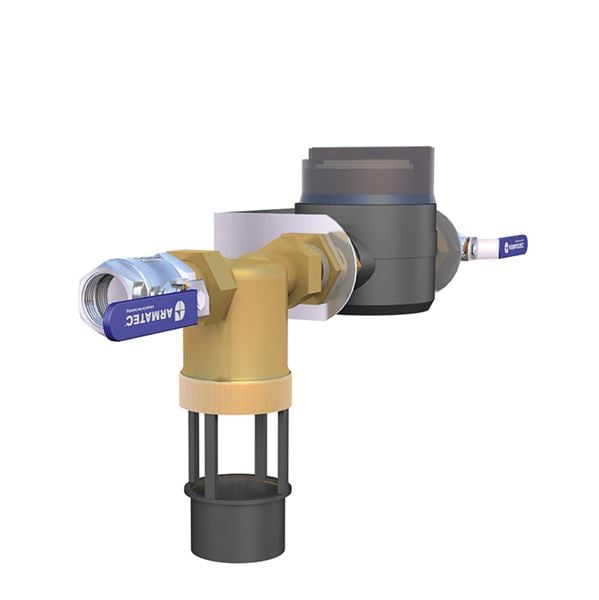

Påfyllningssats AT 8340B

Användningsområde

Sammankopplas med Armatecs tryckhållningsenheter med pump för automatisk påfyllning av tappvatten. Passar AT 8340 samt undertrycksavgasare AT 8080.

Kvalitetssäkring

AFS 2023:5, 8 paragraf, PED 2014/68/EU art 4.3

Mått och vikt

Dimensionsområde (DN): 15

Funktion och konstruktion

En komplett sats, för väggmontage, vattenmätare med pulsutgång, återströmningsskydd samt avstängningsventiler. Efter inkoppling och aktivering i tryckhållningsenhetens styrenhet, sker automatisk påfyllning vid förinställda volymvärden. Vid varierande inkommande flöde/tryck rekommenderar vi även att en reducerventil monteras före påfyllningssatsen.

Tekniska data

Huvudmaterial: Mässing

Ingående material: Mässing, Rostfritt stål, Övrigt

Temperatur (°C): 0 - 65

Tryckklass (PN): 10

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Horisontell

Skall utföras av kvailficerad personal. Påfyllningssatsen monteras mellan tappvattensystemet och värmesystemet alternativt expansionskärlet och sammankopplas med tryckhållningsenhetens styrenhet. Se respektive tryckhållningsenhets bruksanvisning för mer information, alternativt inkopplingsschemat.

Produkten medger ej reparation utöver rengöring. Ingående komponenter kan bytas ut. Se artikelnummer i detaljförteckningen. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
