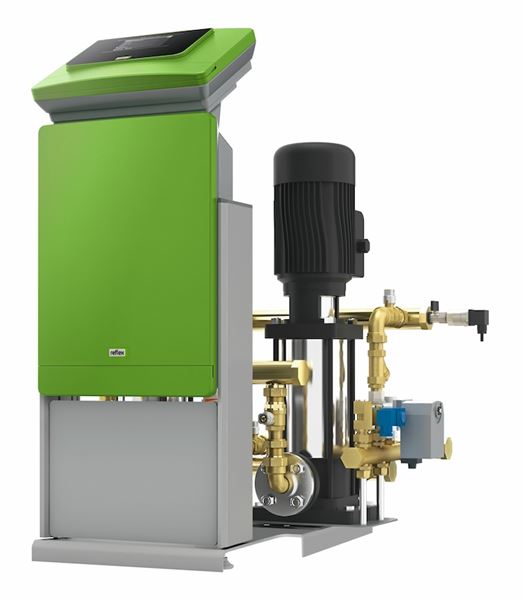

VARIOMAT VIDEO TryckhÄllningsenhet med pump, Reflex Variomat. För hjÀlp med dimensionering anvÀnd gÀrna: VARMBER
| Produktserie | TryckhÄllningsenhet med pump AT 8340-P |
|---|---|
| Temperatur (°C) | -10 - 70 |
| Huvudmaterial | Aluminium |
Driftsättning av tryckhållning/avgasningsenhet Inklusive: Installationskontroll på enheten LäckagekontrollâŠ
Anslutningssats 831mm till dubbelpumpsenheter. Passar kärl 200-5000L.
Anslutningssats 531mm Till dubbelpumpsenheter. Passar kärl 200-1000L.
TryckhÄllningsenhet med dubbelpump
för arbetstryck upp till 8,0 bar.
Control touch styrenhet.
Ănskas automatisk pĂ„fyllning vĂ€lj AT 8340PS15.
InnehÄller elektronisk styrprodukt
Reflex Variomat control unit VS 2-2/95
GTIN/EAN-nummer: 4036705114984
Ursprungsland: PL Polen
Tullstatnr: 84799070
Förpackningsstorlek: 0
Nettovikt (kg): 92
Bruttovikt (kg): 92
MĂ„tt A (mm): 750
MĂ„tt B (mm): 921
MĂ„tt C (mm): 706
Antal anslutningar: 5
Ansl. 1: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 1 1/4
Ansl. 2: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 1 1/4
Ansl. 3: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl 3 - spec.: 1 1/4
Ansl. 4: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 4 - spec.: 1 1/4
Ansl. 5: InvÀndig gÀnga ISO 228-1 (G, BSPP)
Ansl. 5 - spec.: 1/2
Temperatur (°C): -10 - 70
Utförande typ: Expansionssystem
Max designtryck bar(g): 10
MaxinstĂ€llning av lĂ€gsta drifttryck âP0â: 8
BullernivÄ (dB): 55
MatningsspÀnning: 230VAC
Display
Information om display: 4,3" Resistiv touchskÀrm i fÀrg för programmering, driftsdokumentation och övervakning samt med hjÀlptexter för alla funktioner.
Armatecs tolkning av AFS 2017 i förhållande till tryckhållning (PDF-fil, 298 kB)
Modbusprotokoll för Reflex enheter (PDF-fil, 6,4 MB)
8340- Principschema (PDF-fil, 364 kB)
8340- Principschema med avsvalningskärl. (PDF-fil, 76 kB)
8340-200-1000_CE_1_EU-Konformitaetserklaerung_Variomat_VG-VF_200-1000_oe740__6bar.pdf (PDF-fil, 159 kB)
8340-1000-5000_CE_1_EU-Konformitaetserklaerung_Variomat_VG-VF_1000-5000_6bar_06.pdf (PDF-fil, 158 kB)
Tryckhållningsenhet med pump AT 8340-P Produktdatablad (PDF-fil, 367 kB)
Bruksanvisning 8340P, Control touch (PDF-fil, 18,4 MB)
Variomat 140, control touch 8340P1135 & 8340P2135 (PDF-fil, 16,2 MB)
Bruksanvisning 8340P, control basic (PDF-fil, 11,4 MB)
Reservdelskatalog, Reflex 2024 (PDF-fil, 3,5 MB)
| Artikelnummer | Artikel beskrivning | Matningsspänning |
|---|---|---|
| AT 8340P125 | Tryckhållningsenhet med pump för arbetstryck upp till 2,5 bar. Control basic styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 1 | 230VAC |
| AT 8340P148 | Tryckhållningsenhet med pump för arbetstryck upp till 4,8 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-1/60 | 230VAC |
| AT 8340P165 | Tryckhållningsenhet med pump för arbetstryck upp till 6,5 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-1/75 | 230VAC |
| AT 8340P180 | Tryckhållningsenhet med pump för arbetstryck upp till 8,0 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-1/95, | 230VAC |
| AT 8340P1135 | Tryckhållningsenhet med pump för arbetstryck upp till 13bar. Control touch styrenhet. Använd 8340PS15 för automatisk påfyllning. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 1-1/140 | 400VAC |
| AT 8340P248 | Tryckhållningsenhet med dubbelpump för arbetstryck upp till 4,8 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-2/60 | 230VAC |
| AT 8340P265 | Tryckhållningsenhet med dubbelpump för arbetstryck upp till 6,5 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-2/75 | 230VAC |
| AT 8340P280 | Tryckhållningsenhet med dubbelpump för arbetstryck upp till 8,0 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-2/95 | 230VAC |
| AT 8340P2135 | Tryckhållningsenhet med dubbelpump för arbetstryck upp till 13bar. Control touch styrenhet. Använd 8340PS15 för automatisk påfyllning. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 1-2/140 | 400VAC |
