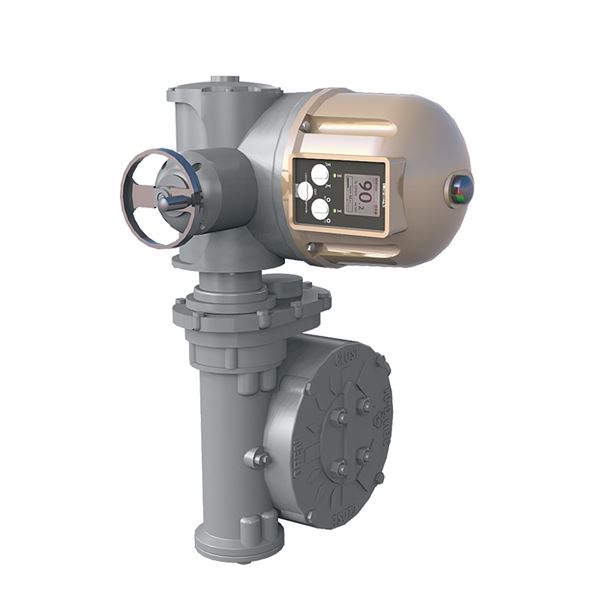

Elektriskt on/off manöverdon AT 3942-

Elektriskt manöverdon för on/off av kulventiler, vridspjÀll eller dÀr 90° vridning krÀvs.

MatningsspÀnning230VAC, 3x400VAC
Maximalt moment (Nm)10000

Varianter

Artikelnummer Maximalt moment MAST (Nm) Matningsspänning Drivbussning Manövertid (s) Avs.datum Bruttopris Antal
AT 3942-150 1500 230VAC 40 2025-09-11 Beställningsvara 54 400 SEK
AT 3942-150-400V 1500 3x400VAC 40 2025-09-04 Beställningsvara 52 000 SEK
AT 3942-280-400V 2800 3x400VAC 71 2025-09-04 Beställningsvara 56 900 SEK
AT 3942-430-400V 4300 3x400VAC 69 2025-09-04 Beställningsvara 69 700 SEK
AT 3942-610-400V 6100 3x400VAC 100 2025-09-04 Beställningsvara 74 800 SEK
AT 3942-830-400V 8300 3x400VAC 116 2025-09-04 Beställningsvara 83 900 SEK

Produktinformation

AnvÀndningsomrÄde

VÀderbestÀndigt manöverdon för reglering av kulventiler, vridspjÀll- eller dÀr en 90° rörelse krÀvs. Vridmoment 1 000-10 000 Nm.

AMA-text

UEC.1 StÀlldon för ventil, elektriska

Manöverdon Bernard Elektriskt AT 3942 för 90°. manövrering av kul-, vridspjÀll- eller dÀr 90° rörelse krÀvs.

KvalitetssÀkring

SS-EN 60034-1, 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN 61000-6-2, SS-EN 60529

Produkten Àr CE-mÀrkt

EC direktiven 2004/108/EC, 2006/95/EC och följer standard EN 61000-6-4, EN 61000-6-2, EN 60034-1 och EN 60529.

MÀrkning pÄ produkt: Artikelnr, fabrikat, typbeteckning, serie nr, spÀnning och strömstyrka.
Kopplingsschema Àr placerat i motorutrymmet.

Energi/miljödeklaration

Reach datum: 2024-11-22

Funktion och konstruktion

Standardutförande
Reversibelt manöverdon AT3942 för vridning 0-90°, justerbart genom en kombination av vÀgberoende grÀnslÀgesbrytare, mekaniska lÀgesstopp. Eldonet Àr en kompakt kombination av elmotor med termiskt överbelastningsskydd och sjÀlvhÀmmande, permanentsmord snÀckvÀxel. Standard med manuell nödmanövrering och lÀgesvisare. Manöverdonets anslutningsmÄtt mot armatur Àr enligt ISO 5211.
Designtid 2 500 cykler (On-Off) Testat enligt EN 15714-2 klass A och B

Tekniska data

Huvudmaterial: Aluminium

IngÄende material: Aluminium, StÄl

Temperatur (°C): -20 - 70

Maximalt moment (Nm): 10000

BK04 kod: 20712 Manöverdon

IP klass: IP68

Produktens fÀrg: RAL 1014 - Elfenbensvit

Installation och underhÄll

Möjlig montageposition: Vertikal, Horisontell

Vid alla arbeten med manöverdonet skall strömmen frÄnkopplas.Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning.Varje don mÄste spÀnningsmatas separat genom individuell omkopplare eller relÀkontakt, minimum 16A, sÄ att korsmatning mellan donen förhindras.Installation med nedÄtriktad motor bör undvikas.Vrid ventilen med manöverdonets handratt till mittlÀget. Se indikering pÄ donets topp.Anslut alltid vÀrmeelementet.Kontrollera att manöverdonet vrider ventilen i önskad riktning.RÀtt ÀndlÀgeskontakt (öppen eller stÀngd) skall dÄ bryta motorströmmen.Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass.Se bruksanvisning för uppstart, förvaring och underhÄll.
Installation
Vid alla arbeten med manöverdonet skall strömmen frÄnkopplas.
Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning.
Varje don mÄste spÀnningsmatas separat genom individuell omkopplare eller relÀkontakt, minimum 16A, sÄ att korsmatning mellan donen förhindras.
Installation med nedÄtriktad motor bör undvikas.
Vrid ventilen med manöverdonets handratt till mittlÀget. Se indikering pÄ donets topp.
Anslut alltid vÀrmeelementet.
Kontrollera att manöverdonet vrider ventilen i önskad riktning.
RÀtt ÀndlÀgeskontakt (öppen eller stÀngd) skall dÄ bryta motorströmmen.
Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass.
Se bruksanvisning för uppstart, förvaring och underhÄll.
