Elektriskt reglerande manöverdon AT 3941-

Användningsområde

Manöverdon för reglerande manövrering av kulventiler, vridspjäll- eller där en 90° rörelse krävs. Vridmoment mellan 50 till 800 Nm.

AMA-text

UEC.1 Ställdon för ventil, elektriska

Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.

Kvalitetssäkring

SS-EN 60034-1, 2006/95 EEC (LVD), 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN 61000-6-2, SS-EN 60529

Produkten är CE-märkt

Märkning på produkt: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.

Energi/miljödeklaration

Reach datum: 2024-11-22

Mått och vikt

Funktion och konstruktion

Standardutförande

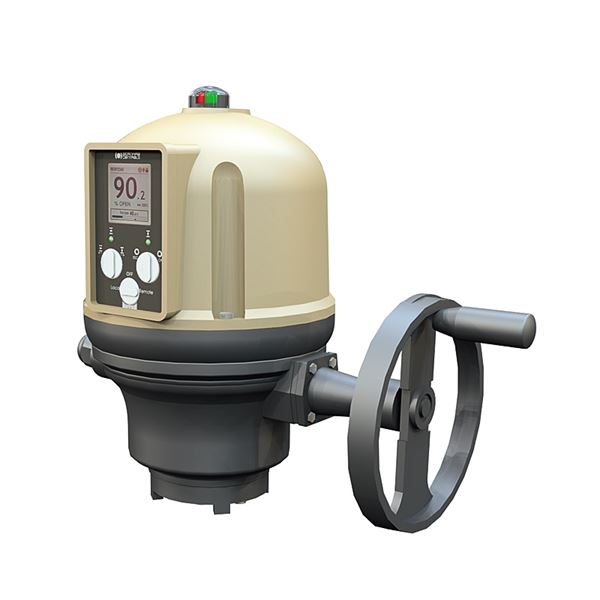

Reversibelt manöverdon AT3941 i sex storlekar, för vridning 0-90°, justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp. Eldonet är en kompakt kombination av elmotor med termiskt överbelastningsskydd och självhämmande, permanentsmord snäckväxel. Standard med manuell nödmanövrering och lägesvisare. Positionerande/reglerande manöverdon (POS) har integrerad styrlåda (LOGIC) med display och fler inkopplingsmöjligheter analogt (4-20mA, 0-10v) och digitalt. Modeller med styrlåda har möjlighet till lokal manövrering via tryckknappar, styrning och konfigurering via smart app. Manöverdonets anslutningsmått mot armatur är enligt ISO 5211. Designtid 1 200 000 cykler. Testat enligt EN 15714-2 Klass C.

Tekniska data

Huvudmaterial: Aluminium

Ingående material: Aluminium, Stål

Temperatur (°C): -20 - 70

Temperatur noteringar: Finns andra temperaturområden på förfrågan.

Maximalt moment (Nm): 50 - 800

ETIM klassning: EC011290 - Ventilmotor/Servomotor

BK04 kod: 20712 Manöverdon

IP klass: IP68

Produktens färg: RAL 1014 - Elfenbensvit

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Vid alla arbeten med manöverdonet skall strömmen frånkopplas. Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning. Varje don måste spänningsmatas separat genom individuell omkopplare eller reläkontakt, minimum 16A, så att korsmatning mellan donen förhindras. Installation med nedåtriktad motor bör undvikas. Vrid ventilen med manöverdonets handratt till mittläget. Se indikering på donets topp. Anslut alltid värmeelementet. Kontrollera att manöverdonet vrider ventilen i önskad riktning. Rätt ändlägeskontakt (öppen eller stängd) skall då bryta motorströmmen. Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass. Se bruksanvisning för uppstart, förvaring och underhåll.
