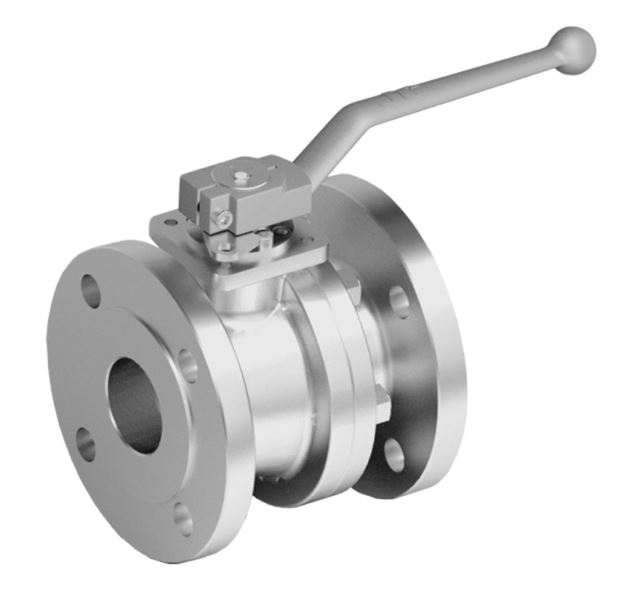

Kuleventil AT 3582Q

Bruksområde

Avstengningsventil for blant annet:
Kjemi
Flytende CO2 (med avgassingshull)
Medier som ellers ikke er kompatibelt mot elastomerer (NBR, EPDM, Viton etc.)

AMA-tekst

PSB.1 Kuleventiler

To-delt flenset kuleventil i syrefast stål med TFM-1600-tetninger AT 3582..Q, med fullt løp, flenset anslutning og spak i syrefast.

Kvalitetssikring

AFS 2023:5, ATEX 2014/34/EU, PED 2014/68/EU, SIL3, TA-luft

Produktet er CE-merket

Produktmerking: Fabrikat, DN, PN og materiale
ATEX II 2 G D

Mål og vekt

Dimensjonsområde (DN): 15 - 200

Funksjon og design

To-delt kuleventil med fullt løp i Kjemi og Fire Safe utførelse.
Flytende kule med avlastning for tett avstengning og lavt trykkfall.
Antistatisk konstruert med utblåsnings-sikker spindel iht. BS 5351
Monteringsflens iht. ISO 5211 for aktuering. Dobbeltlagret f.o.m DN200
Ventilene er laget helt uten bruk av O-ringer som gjør ventilen kompatibel med kaldere medier og tettere pakkboks.
TA-Luft Klasse A.

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M)

Temperatur (°C): -100 - 230

Trykklasse (PN): 10 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

AT 3582 DN 15-100 Flenset iht. PN40
AT 3582 DN 125-300 Flenset iht. PN16
AT 3582-16 DN 65-100 Flenset iht. PN16
