AT2303 Dreiespjeld ventil - drikkevannsgodkjent

Dreiespjeldventil med lug flenser i GGG40 materiale med EPDM pakning. Ventilen har split shaft for redusert trykktap over ventilen og leveres med manuelt håndratt

Dimensjonsområde (DN)50 - 300
Trykklasse (PN)10 - 16
Temperatur (°C)-20 - 120
HovedmaterialeStøpejern

Produktinformasjon

Bruksområde

Benyttes i varme- kjøleanlegg, samt i drikkevannsinstallasjoner.

Energi/miljødeklarasjon

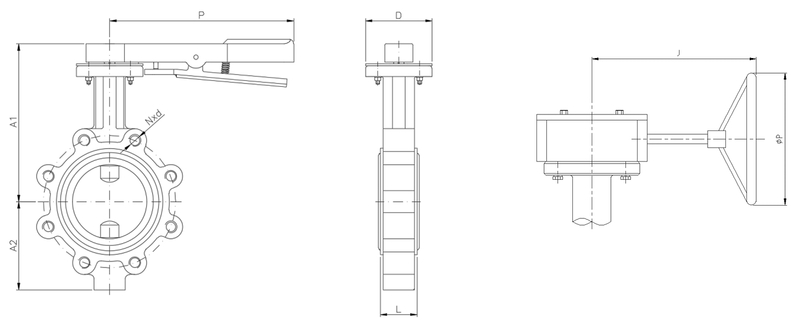

Mål og vekt

Dimensjonsområde (DN): 50 - 300

DN
L
A1
A2
D
P

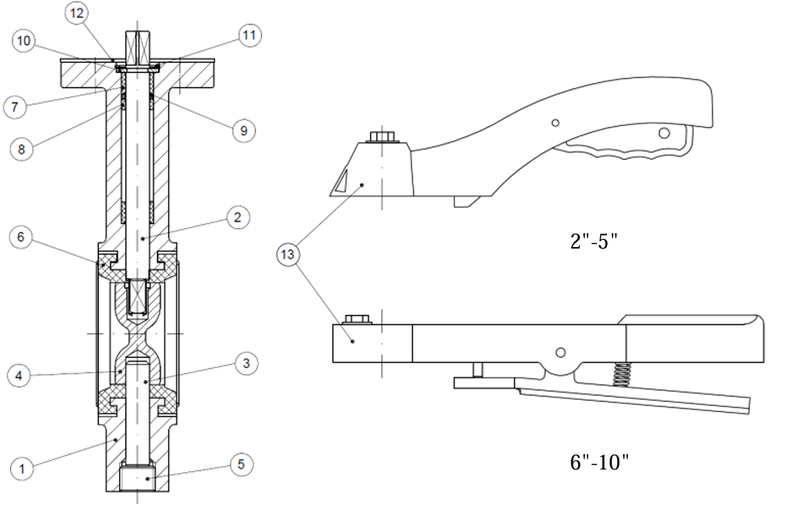

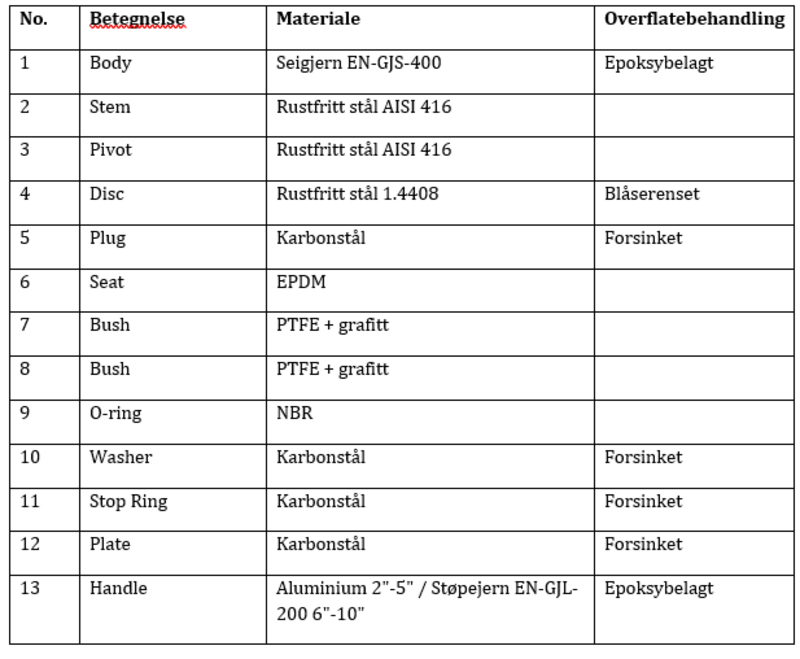

Funksjon og design

Kuleventil med "split-shaft".

1. Spjeldventil, lug-type.
2. Hus i seigjern EN‑GJS‑400 (GGG‑40) som muliggjør installasjon mellom EN 1092 PN 10/16 flenser.
3. EPDM setering i ventilhuset.
4. Skive (disc) i rustfritt stål 1.4408 (CF8M).
5. Monteringsplate for aktuator i henhold til ISO 5211.
6. Byggelengde i henhold til EN 558-1 Serie 20 (DIN 3202 K1).
7. Epoksybelagt.
8. Maksimalt arbeidstrykk:
* 16 bar (størrelser DN50 til DN150)
* 10 bar (størrelser DN200 til DN300)
9. Arbeidstemperatur: –20 ºC til +120 ºC.

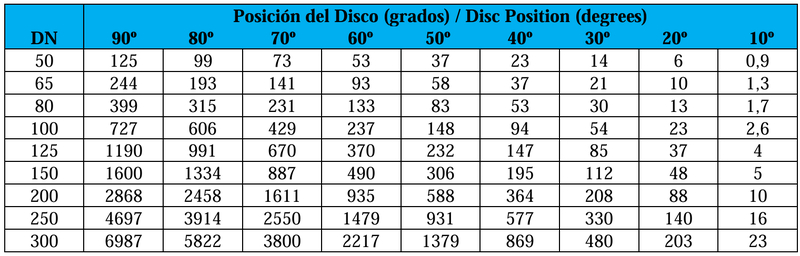

Tekniske data

Hovedmateriale: Støpejern

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)

Material-notater: Aksel 0-ring: NBR

Temperatur (°C): -20 - 120

Trykklasse (PN): 10 - 16

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

1. Ikke monter drejespjeldventilen med spjeldet fullstendig lukket.
2. Sjekk at flensene er i parallell med ventilen.
3. Ikke sett inn andre pakninger mellom flens og ventil.
4. Dersom ventilen settes inn som sluttventil på rørstrekket er maks trykk som følger:
DN50-DN150: 6,4 Bar (16 bar x 0,4)
DN200-DN300: 4,0 Bar (10 bar x 0,4)

Se installasjonsveiledning for mer detaljer
