Fjærbelastet tilbakeslagsventil av messing for ulike bruksområder, for innspenning mellom flenser. Myk tetning eller metallisk tetning.
| Dimensjonsområde (DN) | 15 - 100 |
|---|---|
| Trykklasse (PN) | 6 - 16 |
| Temperatur (°C) | -10 - 450 |
| Hovedmateriale | Messing |
| Artikkelnummer | Utførelse | DN | PN | Temperatur (°C) | Antall | |
|---|---|---|---|---|---|---|
| AT 124713 | Metallisk tetning | 15 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 124716 | Metallisk tetning | 20 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 124717 | Metallisk tetning | 25 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 124719 | Metallisk tetning | 32 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 124720 | Metallisk tetning | 40 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 107137 | Metallisk tetning | 50 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 107139 | Metallisk tetning | 65 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 107140 | Metallisk tetning | 80 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 107136 | Metallisk tetning | 100 | 16 | -10 - 450 | Forespørsel | Tilbud |
| AT 124715 | Metallisk tetning | 150 | 16 | -20 - 250 | Forespørsel | Tilbud |
Tilbakeslagsventiler, type disk, er egnet for ulike bruksområder og væsker. AT 1171 brukes f.eks. til oppvarming av vann og kjølesystemer.
PSE.31 Tilbakeslagsventiler i væskesystemer

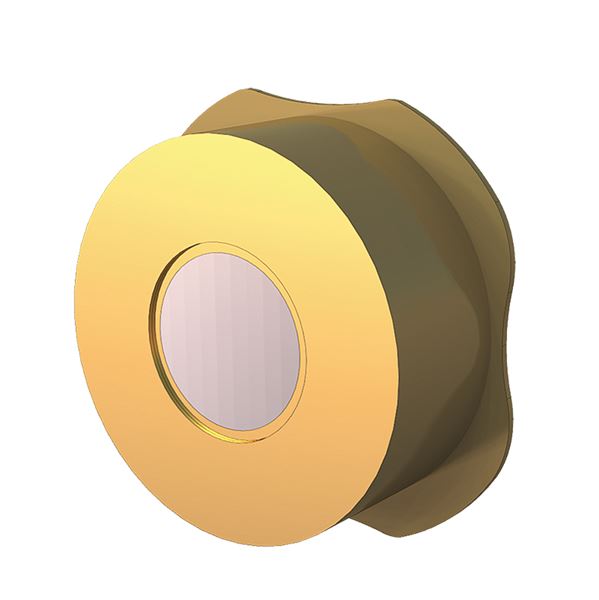

Tilbakeslagsventil type disk AT1171..., DN... med messinghus og skive og fjær i rustfritt stål. For klemming mellom flenser.
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Kun væskegruppe 2.
Produktmerking: Fabrikat, DN, PN, materiale, mulig myk tetning og strømningsgap.
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 50066
Sundahus: C-
Meldepliktig i henhold til REACH: Ja
| Varenummer | SCIP nummer |
|---|---|
| 124713 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 124716 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 124717 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 124719 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 124720 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 107137 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 107139 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 107140 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 107136 | ffff59e3-e6a9-48d3-b5fb-bd754288119f |
| 124715 |
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Messing (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Kegleplate | Rustfritt stål AISI 304 (1.4301) |
| 3 | Fjær | Syrefast stål AISI 316Ti (1.4571) |
Dimensjonsområde (DN): 15 - 100
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 16 | 19 | 22 | 28 | 31.5 | 40 | 46 | 50 | 60 | |
| B | 51 | 61 | 71 | 82 | 92 | 108 | 127 | 142 | 162 | |
| C | 43 | 53 | 64 | 76 | 86 | 96 | 116 | 132 | 152 |
Tilbakeslagsventilen er fjærbelastet, noe som betyr at den stenger før mediestrømmen reverseres. Dette gir raskere lukking og reduserer risikoen for trykkstøt.
Hovedmateriale: Messing
Hovedmaterialets kode: Messing (CuZn40Pb2) (CW617N) (2.0402)
Inngående materialer: Messing
Inkludert materialkode: Messing (CuZn40Pb2) (CW617N) (2.0402)
Temperatur (°C): -10 - 450
Trykklasse (PN): 6 - 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010596 - Tilbakeslagsventil av innklemmingstype
BK04-kode: 20711 Backventiler
MagiCAD Link: https://redir.magicloud.com/product/3fa6a3ee-2f2b-474d-acc1-123ef9dbefde
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Vertikal montering kun mulig ved stigende strømning.
Ventilene er vedlikeholdsfrie.
- Bør ikke plasseres for nærme pumper og rørbøyer. Se anbefalte minsteavstander i manualen.
Trykk og temperaturdiagram (PDF-fil, 455 kB)
