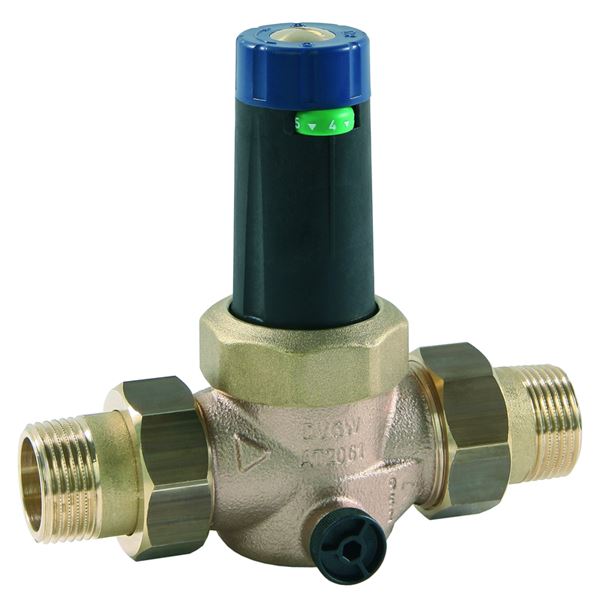

Trykkreduksjonsventil type 315

Bruksområde

Trykkreduksjonsventilen beskytter tilsluttede installasjoner; den kompenserer og optimaliserer trykkvariasjoner og beskytter derfor effektivt mot skader som kan forårsakes av trykkøkning. Ventilen er også økonomisk siden den ved å senke trykket reduserer vannforbruket og den møter de høyeste Europeiske akustiske forskrifter.

Mål og vekt

Dimensjonsområde (DN): 15 - 50

Funksjon og design

Innstillingsområde 1,5-6 bar (fabrikkinnstilt til 4 bar).

Tekniske data

Hovedmateriale: Bronse (CuSn4Zn2PS)

Material-notater: Materiale benyttet i SYR trykkreduksjonsventil type 315 er i henhold til Europeiske forskrifter. Alle syntetiske deler som er i kontakt med vann er i tillegg testet av Tysk helsevesen (KTW). Alle benyttede komponenter er garantert korrosjonsbestandige. Ventilhus og kapselmutter er laget av avsinkingbestandig bronselegering. Alle gummideler er laget av
aldringsbestandig elastomer. Membran er forsterket og skruekappen er laget av høyverdi glassfiberforsterket syntetisk materiale.

Temperatur (°C): 0 - 30

Trykklasse (PN): 25

ETIM klassifisering: EC010122 - Trykkreduksjonsventil

Installasjon og vedlikehold

Installasjon:
Tilkoblingsdimensjon er avhengig av den ønskede strømningskapasitet. I utvelgelsen av reduksjonsventil må en ta hensyn til trykktap på 1,3 bar som finner sted ved maksimal strømningsmengde. Dette er forskjellen mellom statisk og dynamisk trykk på reduksjonsventilens utløpsside. Når en strømningskapasitet er spesifisert ved er spesifikt tappested, må innstilling av reduseringen kalkuleres på forhånd. En trykk reduksjonsventil arbeider uten hjelpeenergi og med små trykkvariasjoner ved utløp. Ventilen vil derfor reagere følsomt ovenfor urenheter. Et filter montert før reduksjonsventilen vil derfor beskytte denne effektivt. Skyll og rengjør røret før montasje. Monter type 315 med riktig strømningsretning (se pil). Etter
montasje, vri reguleringsdelen, uten å løsne festemutteren, slik at trykkindikatoren blir synlig.

Vedlikehold:
Tilgjengelig inngangstrykk bør være minst 1 bar høyere enn valgt utgangstrykk. Før justering må alle tappekraner på trykkregulert side stenges (hvis innstilling gjøres ved hjelp av manometer). For å justere, løsne låseskruen på toppen av justeringsrattet og løsne dette ned et lett slag med hånden. Ved hjelp av trykkindikatoren kan utgangstrykk justeres uten
hjelp av manometer. For å redusere trykk, vri rattet mot minus (÷), for å øke trykk, vri mot pluss (+). Skru til låseskruen etter justering. Det anbefales å utføre regelmessig vedlikehold for å sikre en stabil funksjon. Utførelsen av reguleringsdelen gjør at
denne kan demonteres fra ventilhus uten bruk av spesialverktøy og uten at innstilling endres.
