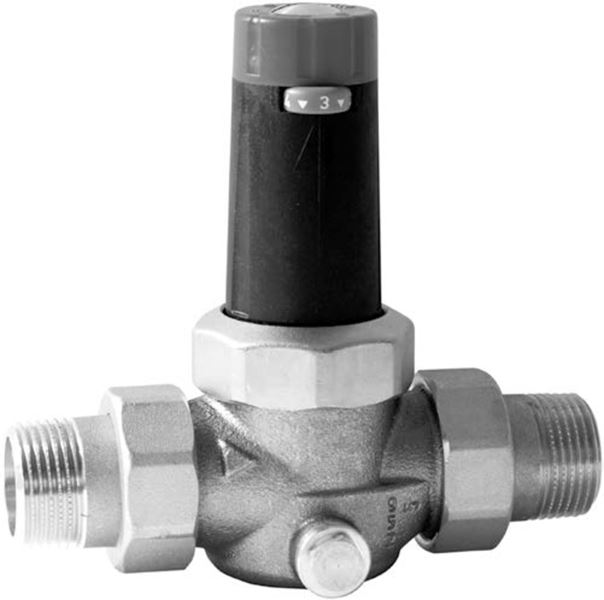

SYR Trykkreduksjonsventil type 6243

Bruksområde

SYR trykkreduksjonsventil type 6243 brukes til å regulere trykket i industrielle systemer og apparater med medier som angitt i spesifikasjonene. Trykkreduksjonsventilen regulerer trykket i den nedstrøms delen av installasjonen ved å stenge ved trykkøkning.

Funksjon og design

Trykkreduksjonsventilen type 6243 er konstruert som en fjæravlastet enkeltseteventil med koaksialt plassert sil (maskevidde: 0,25 mm). Den er utstyrt med en utløpstrykkindikator som
viser det innstilte trykket. Dermed er det ikke nødvendig med en ekstra trykkmåler. Fjærhetten kan roteres 360°, slik at trykkindikatoren alltid er synlig. Systemets driftsdeler er plassert i en kassett; denne komplette enheten kan skiftes ut uten å demontere hele ventilen og uten bruk av spesialverktøy; ved demontering av kassetten forblir utløpstrykkinnstillingen uendret. Den spesielle patronkonstruksjonen gjør det mulig å velge hvilken som helst monteringsposisjon.

Tekniske data

Hovedmateriale: Bronse (CuSn4Zn2PS)

Material-notater: Kroppen og mutteren er laget av en avzinkningsbestandig bronselegering med lavt blyinnhold. Alle gummidelene er laget av aldringsbestandig elastomer. Membranen er forsterket, og skruelokkets høye motstandsevne skyldes et glassfiberforsterket syntetisk materiale. Tetningselementene er laget av varme- og aldringsbestandig elastomer.
Fjæren er laget av korrosjonsbeskyttet fjærståltråd.

Temperatur (°C): 0 - 90

Installasjon og vedlikehold

Tilkoblingsstørrelsen avhenger av den nødvendige gjennomstrømningskapasiteten. En trykkreduksjonsventil fungerer uten ekstra energi og med svært små justeringskrefter, og den reagerer derfor sensitivt på urenheter. Et filter montert oppstrøms beskytter effektivt trykkreduksjonsventilen type 6243. Skyll røret grundig før installasjon. Monter SYR-trykkreduksjonsventilen i røret under hensyntagen til strømningsretningen (se pilen på huset) uten å påføre spenning.
Vri deretter på hodedelen uten å løsne mutteren, slik at den grønne utløpstrykkindikatoren blir synlig.

Det anbefales å utføre vedlikeholdsarbeid regelmessig for å sikre en varig funksjon. Patronsystemets perfeksjonerte design gjør det mulig å demontere den operative delen av trykkreduksjonsventilen
trykkreduksjonsventilen uten å måtte demontere hele ventilen og uten bruk av spesialverktøy.

Det tilgjengelige innløpstrykket må være minst én bar høyere enn det ønskede utløpstrykket. For justering må alle avtrekksventiler på utløpssiden være stengt. For å gjøre dette, løsne sikkerhetsskruen
sikkerhetsskruen i justeringsknappen. Det ønskede trykket stilles inn med et enkelt håndgrep. Med det velkonstruerte kombinerte justerings- og displayhåndtaket sikrer trykkreduksjonsventilen ikke bare et optimalt trykk, men gjør det også mulig å lese av det innstilte trykket uten en ekstra trykkmåler. For å redusere utløpstrykket, vri justeringshåndtaket i retning av minussymbolet (-), for å øke det, vri justeringshåndtaket i retning av plussymbolet (+).
