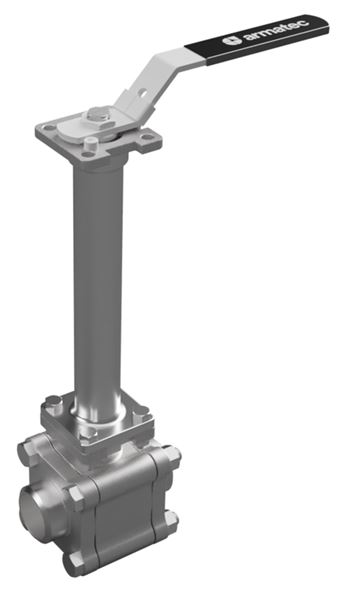

Kuleventil i syrefast stål med forlenget hals for kryogene applikasjoner med temperaturer ned til -196°C. Monteringsflens på toppen for aktuator.
| Produktserie | Kuleventil AT 3506C |
|---|---|
| DN | 40 |
| PN | 100 |
| Temperatur (°C) | -196 - 100 |
| Forbindelse/Tilkobling | EN12627, sveiseende |
Mars Cryo kuleventil, 1 1/2", PN 100, FB, BW, -196°..150°C med spak
3-Delt kuleventil
Standard (Ikke Fire-Safe)
Fullt løp
Hus, endestykker: CF8M
Kule: CF8M
Spindel: 17-4PH
Seter: TFM4215/ TFM1600
Tilkobling: Butt Weld
LÃ¥sbar spak
Temperaturområde: -196°C... 150°C
ISO 15848 (TA-Luft)
Avgassingshull i kule
Pil som markerer flow-retning
ISO5211: F07 - 14mm diagonal
Opprinnelsesland: TW Taiwan
Tolltariff-kode: 84818090
Netto vekt (kg): 0
Brutto vekt (kg): 0
DN: 40
MÃ¥l A (mm): 124
MÃ¥l B (mm): 205
MÃ¥l C (mm): 370
Antall tilkoblinger: 2
Tilkobling 1: EN12627, sveiseende
Tilkobling 1 - Spes.: DN40-Dy 48,6mm
Tilkobling 2: EN12627, sveiseende
Tilkobling 2 - Spes.: DN40-Dy 48,6mm
PN: 100
Temperatur (°C): -196 - 100
Utførelse/Type: Ventiler
Utførelse: Fullt gjennomløp, Lang hals
Arbeidstrykk(g): 0 - 100
Lekkasjerate: Rate A acc. to EN 12266-1:2012
Medie: Naturgass, Nitrogen
Tilkobling i henhold til ISO 5211: F07
Spindeltype: Diagonal firkant
Mål på spindel: 14x14mm
Manøvrering: Spak
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | KVS | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 131588 | 8 | 100 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131589 | 10 | 100 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131590 | 15 | 100 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131591 | 20 | 100 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131592 | 25 | 100 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131594 | 40 | 100 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131595 | 50 | 64 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131596 | 65 | 64 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131597 | 80 | 64 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud | |
| AT 131598 | 100 | 64 | -196 - 100 | EN12627, sveiseende | Spak | Forespørsel | Tilbud |
Kuleventil AT 3506C Produktdatablad (PDF-fil, 170 kB)
