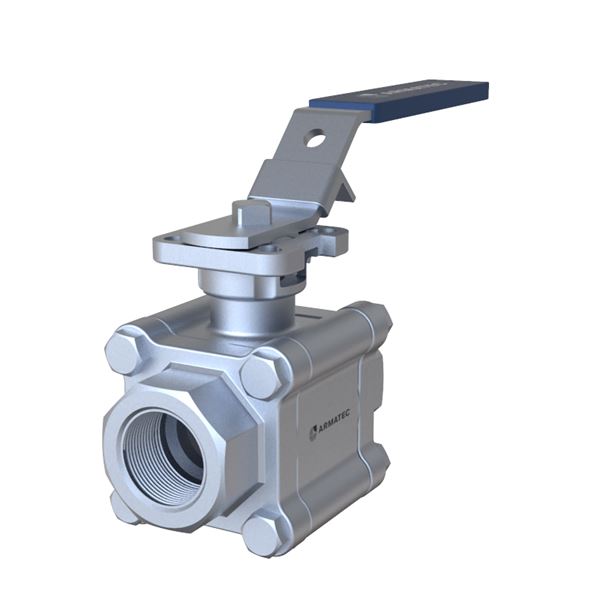

Tre-delt kuleventil med fullt løp i syrefast stål/CPTFE med innvendige gjenger og toppflens for aktuering. Tre-delt for enkel service og vedlikehold. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.
| Produktserie | Kuleventil AT 3525- |
|---|---|
| DN | 25 |
| PN | 125 |
| Temperatur (°C) | -30 - 220 |
| Forbindelse/Tilkobling | Innvendige gjenger ISO 228-1 (G, BSPP) |
Actreg ASR 80 Enk. virk. Pneum. Akt. min. 30Nm F05/07 #17 #14
Zuercher 3-delt G 1" PN125 316/CPTFE Fullt Løp, Gjenget F05 D#11
Opprinnelsesland: CN Kina
Tolltariff-kode: 84818081
Netto vekt (kg): 2.1
Brutto vekt (kg): 2.1
DN: 25
MÃ¥l A (mm): 106
MÃ¥l B (mm): 98.3
MÃ¥l C (mm): 170
MÃ¥l D (mm): 59.3
MÃ¥l F (mm): 25
MÃ¥l G (mm): 41.3
Antall tilkoblinger: 2
Tilkobling 1: Innvendige gjenger ISO 228-1 (G, BSPP)
Tilkobling 1 - Spes.: 1
Tilkobling 2: Innvendige gjenger ISO 228-1 (G, BSPP)
Tilkobling 2 - Spes.: 1
PN: 125
Temperatur (°C): -30 - 220
Utførelse/Type: Ventiler
Utførelse: Fullt gjennomløp
Lekkasjerate: Rate A acc. to EN 12266-1:2012
Medie: Acetylen, Biogass, Brakkvann, Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid, Tappevann
KVS: 48.2
Tilkobling i henhold til ISO 5211: F04/F05
Spindeltype: Diagonal firkant
Mål på spindel: 11x11mm
Manøvrering: Låsbar spak
Nødvendig dreiemoment (Nm): 19
Ytre Ruhet (Ra): 3,2
| Artikkelnummer | Utførelse | DN | PN | Temperatur (°C) | Manøvrering | KVS | Tilkobling 1 | Antall | |
|---|---|---|---|---|---|---|---|---|---|
| AT 106640 | Fullt gjennomløp | 10 | 125 | -30 - 220 | Låsbar spak | 6,9 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud |
| AT 107999 | Fullt gjennomløp | 15 | 125 | -30 - 220 | Låsbar spak | 12,7 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud |
| AT 108001 | Fullt gjennomløp | 20 | 125 | -30 - 220 | Låsbar spak | 29,2 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud |
| AT 106631 | Fullt gjennomløp | 25 | 125 | -30 - 220 | Låsbar spak | 48,2 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud |
| AT 108005 | Fullt gjennomløp | 32 | 100 | -30 - 220 | Låsbar spak | 73,1 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud |
AT35XX-Trykk og temperaturdiagram (PEEK) (PDF-fil, 78 kB)
Sertifikat - CE (PDF-fil, 299 kB)
Kuleventil AT 3525- Produktdatablad (PDF-fil, 454 kB)
