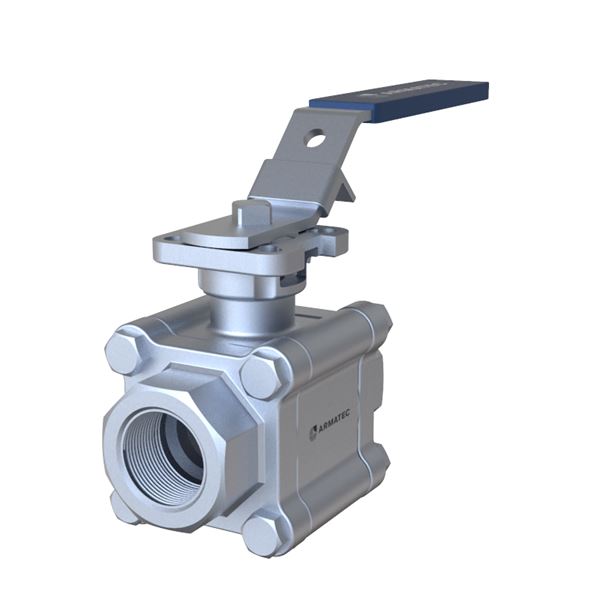

Tre-delt kuleventil med redusert løp i syrefast stål/CPTFE med innvendige gjenger og toppflens for aktuering. Tre-delt for enkel service og vedlikehold. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.
| Produktserie | Kuleventil AT 3520- |
|---|---|
| DN | 50 |
| PN | 64 |
| Temperatur (°C) | -30 - 220 |
| Forbindelse/Tilkobling | Innvendige gjenger ISO 228-1 (G, BSPP) |
Zuercher 3-delt G 2" PN100 316/CPTFE Red. Løp, Gjenget
Opprinnelsesland: CN Kina
Tolltariff-kode: 84818081
Netto vekt (kg): 2.9
Brutto vekt (kg): 2.9
DN: 50
Mål A (mm): 130
Mål B (mm): 128
Mål C (mm): 230
Mål D (mm): 79
Antall tilkoblinger: 2
Tilkobling 1: Innvendige gjenger ISO 228-1 (G, BSPP)
Tilkobling 1 - Spes.: 2
Tilkobling 2: Innvendige gjenger ISO 228-1 (G, BSPP)
Tilkobling 2 - Spes.: 2
PN: 64
Temperatur (°C): -30 - 220
Utførelse/Type: Ventiler
Utførelse: Redusert gjennomløp
Max designtrykk bar(g): 100
Lekkasjerate: Rate A acc. to EN 12266-1:2012
Medie: Acetylen, Biogass, Brakkvann, Kalsiumklorid, Etylenalkohol, Etylenglykol, Naturgass, Petroleumprodukter, Propylenglykol, Sjøvann, Natriumklorid, Tappevann
KVS: 107.5
Tilkobling i henhold til ISO 5211: F05/F07
Spindeltype: Diagonal firkant
Mål på spindel: 14x14mm
Manøvrering: Låsbar spak
Nødvendig dreiemoment (Nm): 37
Ytre Ruhet (Ra): 3,2
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | KVS | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 106634 | 15 | 125 | -30 - 220 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 6,9 | Forespørsel | Tilbud |
| AT 106637 | 20 | 125 | -30 - 220 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 12,7 | Forespørsel | Tilbud |
| AT 127010 | 25 | 125 | -30 - 220 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 29,2 | Forespørsel | Tilbud |
| AT 128023 | 32 | 100 | -30 - 220 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 48,2 | Forespørsel | Tilbud |
| AT 127352 | 40 | 100 | -30 - 220 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 73,1 | Forespørsel | Tilbud |
| AT 127611 | 50 | 64 | -30 - 220 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 107,5 | Forespørsel | Tilbud |
