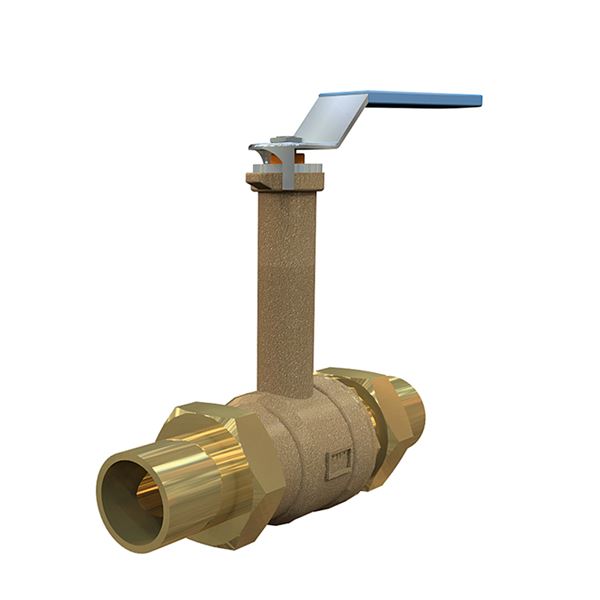

Kuleventil AT3716-

Høyventil, helt innfelt, PN 16, skyvehåndtak for presskobling og stålhåndtak. Kullventiler med avzinkherdet blyfritt nett (mindre enn 0,1 %). Pakkboks i grafitt. For varme og kalde brannslukningsapparater, varme- og kjølesystemer, luft og nøytrale gasser.

Dimensjonsområde (DN)	10 - 50
Trykklasse (PN)	16
Temperatur (°C)	0 - 150
Hovedmateriale	Messing

Artikkelen har en vurdering C- i SundaHus Miljødata.
Hele eller deler av dette sortimentet har en EPD.
Produktet har en vurdering Undviks i Byggvarubedömning.

Varianter
Produktinformasjon
Nedlastbar

Varianter

Artikkelnummer	DN	PN	Temperatur (°C)	Forbindelse/Tilkobling	Manøvrering	Avs.dato	Antall
AT 142023	10	16	0 - 150	Presskupling	Spak	Forespørsel	Tilbud
AT 142024	15	16	0 - 150	Presskupling	Spak	Forespørsel	Tilbud
AT 142025	15	16	0 - 150	Presskupling	Spak	Forespørsel	Tilbud
AT 142026	20	16	0 - 150	Presskupling	Spak	Forespørsel	Tilbud
AT 142027	25	16	0 - 150	Presskupling	Spak	Forespørsel	Tilbud
AT 142028	32	16	0 - 150	Presskupling	Spak	Forespørsel	Tilbud
AT 142029	40	16	0 - 150	Presskupling	Langsomt stengende håndtak	Forespørsel	Tilbud
AT 142030	50	16	0 - 150	Presskupling	Langsomt stengende håndtak	Forespørsel	Tilbud

Produktinformasjon

Bruksområde

Stengeventilen er konstruert for montering i rørsystem av rustfritt stål, kobber eller rustfritt stål der trykkkobling brukes. For varmt og kaldt brannslukningsapparat, varme- og kuldelagersystem, -30 °C til +110 °C, PN 16. For luft, nøytrale gasser og brennbart vannløp, maks. arbeidstrykk PN 16. Silikonfri.

Lett for vann 0 °C tom 150 °C.
Lett for luft -10 °C vakuum 150 °C.
Kan brukes opptil -30 °C i et kjølesystem med glykolblandet medium.

AMA-tekst

PSB.1 Kuleventiler

Kvalitetssikring

AFS 2023:5, 8 paragraf

Energi/miljødeklarasjon

Byggevaredeklarasjon: Unngått

Produkt BVB ID: 116295

Sundahus: C-

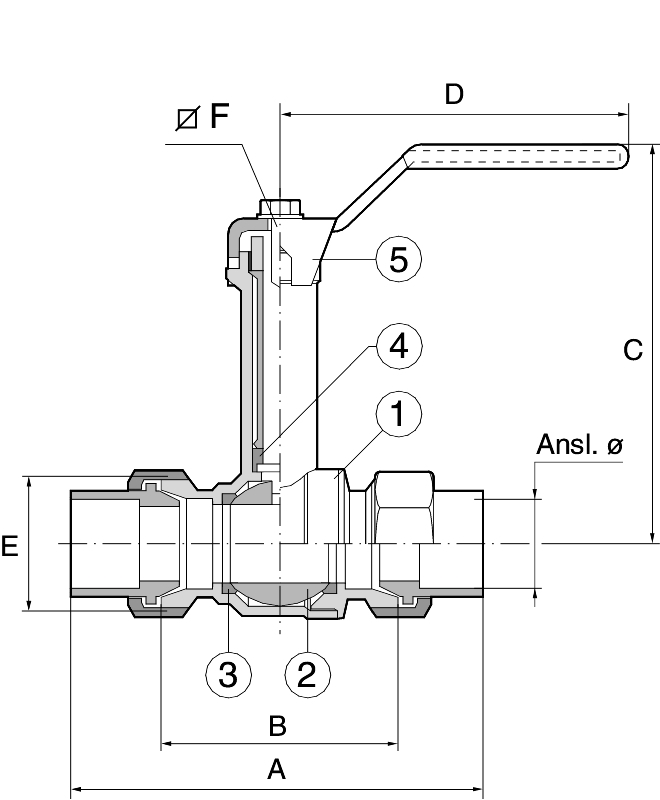

Liste over detaljer

Pos	Komponent	Materiale
1	Ventilhus/Trykkoblinger	Messing (CuZn38As) (CW511L, Pb<0,1%)>
2	Kule	Messing (CuZn38As) (CW511L, Pb<0,1%)>
3	Beleggkule	PTFE (polytetrafluoreten)
4	Seteringer	PTFE (polytetrafluoreten)
5	Pakningsboks	Grafitt
6	Håndtak	Stål

Mål og vekt

Dimensjonsområde (DN): 10 - 50

Mål

DN	10	15	20	25	32	40	50
A	138	140	150	170	186	214	246
B	50	55	60	70	80	90	100
C	96	98	101	110	120	132	140
D	90	90	90	125	125	160	160
Netto vekt (kg)	0.437	0.437	0.67	1.057	1.52	2.35	3.6

Funksjon og design

3716 er bygget i henhold til SS 1129 i dim. 12-5. Tilkoblingsutstyr har kon-/kontaktkobling i henhold til SMS.
AT 3716 har høy spindelhals. Enkel montering når ventilen må overopphetes.
AT 3716 DN 40 og DN 50 leveres med normalt håndtak. Hvis du ønsker et annet håndtak, velg AT 3716V42 eller AT 3716V54 som tilbehør

Tekniske data

Hovedmateriale: Messing

Hovedmaterialets kode: Messing (CuZn38As) (CW511L, Pb<0,1%)>

Inngående materialer: Messing, Stål, Annet

Inkludert materialkode: Messing (CuZn38As) (CW511L, Pb<0,1%), ptfe (polytetrafluoreten)>

Temperatur (°C): 0 - 150

Trykklasse (PN): 16

Forbindelse/Tilkobling: Presskupling

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Smør ventilnøkkelen og stram til med pasta for å sikre monteringen. Sørg for å bruke skiftenøklene som girknapp for å forhindre at koblingsmutterne klemmer seg opp og ned. Klem aldri fast med rør eller skrutrekker over ventilhuset. Vær alltid forsiktig når du fester ventilen. Det kan være egnet å fjerne pakkboksen for luft- og gasssystemer når prøvetrykket overstiger 6 bar. For maksimal drift må ventilen manøvreres med minst 2 ggr/år.
