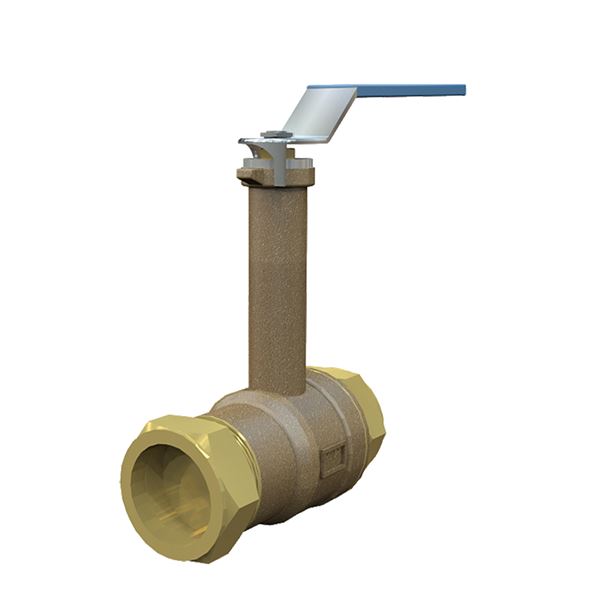

Høy ventil, helt innfelt, PN 16, klemkobling og stålhåndtak. Karbonventiler med avzinkningsherdet blyfritt nett (mindre enn 0,1 %). Pakkboks i grafitt. For varmt og kaldt eksosanlegg og kaldt lagersystem, luft og nøytrale gasser.
| Dimensjonsområde (DN) | 10 - 50 |
|---|---|
| Trykklasse (PN) | 25 |
| Temperatur (°C) | 0 - 150 |
| Hovedmateriale | Messing |
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | KVS | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 142015 | 10 | 25 | 0 - 150 | Klemringskupling | Spak | 5,8 | Forespørsel | Tilbud |
| AT 142016 | 15 | 25 | 0 - 150 | Klemringskupling | Spak | 15,7 | Forespørsel | Tilbud |
| AT 142017 | 15 | 25 | 0 - 150 | Klemringskupling | Spak | 15,7 | Forespørsel | Tilbud |
| AT 142018 | 20 | 25 | 0 - 150 | Klemringskupling | Spak | 30,8 | Forespørsel | Tilbud |
| AT 142019 | 25 | 25 | 0 - 150 | Klemringskupling | Spak | 49,3 | Forespørsel | Tilbud |
| AT 142020 | 32 | 25 | 0 - 150 | Klemringskupling | Spak | 79 | Forespørsel | Tilbud |
| AT 142021 | 40 | 25 | 0 - 150 | Klemringskupling | Spak | 125,3 | Forespørsel | Tilbud |
| AT 142022 | 50 | 25 | 0 - 150 | Klemringskupling | Spak | 224,2 | Forespørsel | Tilbud |
Stengeventil for montering i rørsystem av støpt stål eller kobling der klemkobling brukes. For varmt og kaldt brannslukningsapparat, varme- og kuldelagersystem, -10 °C til +110 °C, PN 16. For luft, nøytrale gasser og brennbart vannløp, maks. arbeidstrykk PN 16. Silikonfri. PN40 for ≤DN50 (maks. 40 bar tom +95 °C, maks. 25 bar ved +150 °C)
PN25 for ≥DN65 (maks. 25 bar tom +95 °C, maks. 16 bar ved +150 °C)
Lett for vann 0 °C tom 150 °C.
Lett for luft -10 °C vakuum 150 °C.
Kan brukes opptil -30 °C i et kjølesystem med glykolblandede medier.
PSB.1 Kuleventiler
AFS 2023:5, 8 paragraf
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 126779
Sundahus: C-
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus/Klemmeringskoblinger | Messing (CuZn38As) (CW511L, Pb<0,1%)> |
| 2 | Kule | Messing (CuZn38As) (CW511L) |
| 3 | Beleggkule | PTFE (polytetrafluoreten) |
| 4 | Seteringer | PTFE (polytetrafluoreten) |
| 5 | Pakningsboks | Grafitt |
| 6 | Håndtak | Stål |

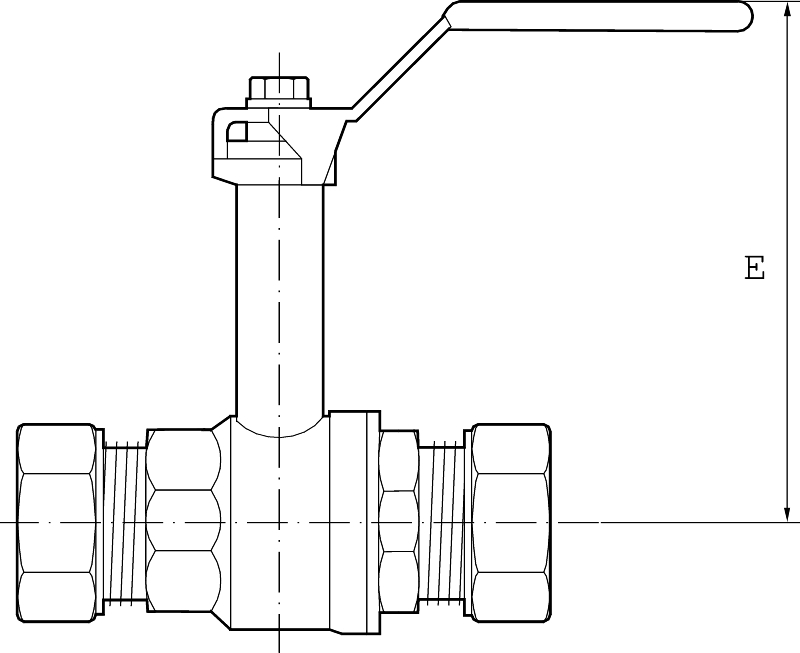

Dimensjonsområde (DN): 10 - 50
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| A | 70 | 76.5 | 88 | 102.5 | 119 | 130 | 160 |
| B | 39 | 54 | 58 | 67 | 72 | 82 | 90 |
| C | 81 | 91.5 | 126.5 | 126.5 | 126.5 | 141.5 | 141.5 |
| D | |||||||
| Netto vekt (kg) | 0.172 | 0.172 | 0.172 | 0.172 | 0.172 | 0.172 | 0.172 |
AT 3714 har s.k. "utblåsingssag"-spindel. 3714 er bygget i henhold til SS 1129 i dim. 12-5. AT 3714 har høy spindelhals. Enkel å montere når ventilen må overopphetes. Ventilene har full gjenåpning og er også utstyrt med uttrekkbar pakkboks.
PN16 gjelder for luft.
Hovedmateriale: Messing
Hovedmaterialets kode: Messing (CuZn38As) (CW511L, Pb<0,1%)>
Inngående materialer: Messing, Stål, Annet
Inkludert materialkode: Messing (CuZn38As) (CW511L, Pb<0,1%), ptfe (polytetrafluoreten)>
Temperatur (°C): 0 - 150
Trykklasse (PN): 25
Forbindelse/Tilkobling: Klemringskupling
ETIM klassifisering: EC011343 - Kuleventil
BK04-kode: 20702 Kuleventiler
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Kobberrør, helst stålrør og PEX-rør. Installasjonen er tidsbesparende og veldig enkel: Stikk inn røret nederst på koblingene.
Trekk mutter for hånd.
Tegn etter med verktøy (ikke rottang) 1-1,5 omdreining.
Ved montering på PEX-rør vil det være 2 omdreininger. Kraften som kreves ved uttrekking, vil være passende for type og dimensjon på røret som skal monteres. Dobbeltklemmene griper tak i rattet og gir en absolutt tett skarphet. Fest varer som klemmene kan koble opp forberedte verk tas is og ytre fester. Husk at stålarmering alltid skal brukes ved sammenføyning av kobber- og stålrør samt PEX-rør. Spenningskorrosjon
Ved bruk av klemmekobling kan det i noen tilfeller oppstå avskallingskorrosjon. Risiko for dette oppstår spesielt i forbindelse med ammoniakk. F.eks. ved bruk av forskjellige rengjøringsmidler, i dyre-staller (urin) osv. For å forhindre splittkorrosjon anbefales det å løsne koblingsmutterne umiddelbart etter uttrekking og deretter la dem settes på igjen. Derfor må ventilen manøvreres minst 2 ggr/år for optimal drift.
Sertifikat - CE (PDF-fil, 715 kB)
