Kuleventil AT 3701-

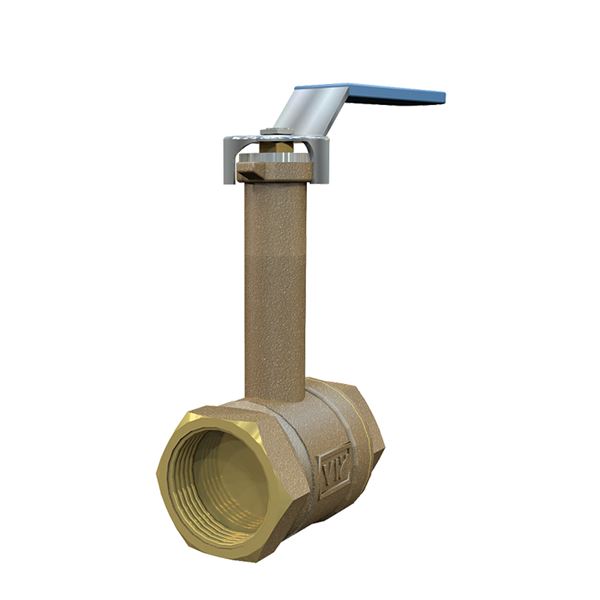

Høy hals, helt åpen, innvendige gjengere og stålhåndtak. Viridi ventiler i avsinkningsherdet blyfritt material (mindre enn 0,1 % bly). For varmt og kaldt tappevann, samt oppvarming, kjøling, luft og gasssystemer. Kan også brukes på vakuum og lette oljer (f.eks. diesel).

Dimensjonsområde (DN)	15 - 50
Trykklasse (PN)	25
Temperatur (°C)	0 - 150
Hovedmateriale	Messing

Artikkelen har en vurdering C- i SundaHus Miljødata.
Hele eller deler av dette sortimentet har en EPD.
Produktet har en vurdering Undviks i Byggvarubedömning.

Varianter
Produktinformasjon
Nedlastbar
Tegninger

Varianter

Artikkelnummer	DN	PN	Temperatur (°C)	Forbindelse/Tilkobling	Manøvrering	KVS	Avs.dato	Antall
AT 121277	15	25	0 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	15,7	Forespørsel	Tilbud
AT 121278	20	25	0 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	30,8	Forespørsel	Tilbud
AT 121279	25	25	0 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	49,3	Forespørsel	Tilbud
AT 121280	32	25	0 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	79	Forespørsel	Tilbud
AT 142007	40	25	0 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	125,3	Forespørsel	Tilbud
AT 121281	50	25	0 - 150	Innvendige gjenger ISO 228-1 (G, BSPP)	Spak	224,2	Forespørsel	Tilbud

Produktinformasjon

Bruksområde

Viridi avstengningsventil for varmt og kaldt tappevann, samt varme-, kjøle-, luft- og gasssystem. Kan også brukes på vakuum og lettere oljer (t ex diesel), se også avsnittet "Installasjon".
For brennbare væsker maks 16 bar.

Egnet for vann 0 °C tom 150 °C. PN25 (Maks 25 bar til +110 °C, maks 16 bar >110 °C).
Egnet for luft -10 °C vakuum 150 °C. PN25 (Maks 20 bar til +110 °C, maks 16 bar >110 °C).
Kan brukes ned til -30 °C i et kjølesystem med glykolblandet medium.

AMA-tekst

PSB.1 Kuleventiler

Kvalitetssikring

Akseptert materiale, 4MSI Common Approach - Part B – 17th Revision, 10th January 2023, AFS 2023:5, 8 paragraf

Energi/miljødeklarasjon

Byggevaredeklarasjon: Unngått

Produkt BVB ID: 115579

Sundahus: C-

REACH dato: 2022-02-23

Liste over detaljer

Pos	Komponent	Materiale
1	Ventilhus	Messing (CuZn38As) (CW511L, Pb<0,1%)>
2	Kule	Messing (CuZn38As) (CW511L)
3	Seteringer	PTFE (polytetrafluoreten)
4	Pakningsboks	PTFE (polytetrafluoreten)
5	spak	Stål

Mål og vekt

Dimensjonsområde (DN): 15 - 50

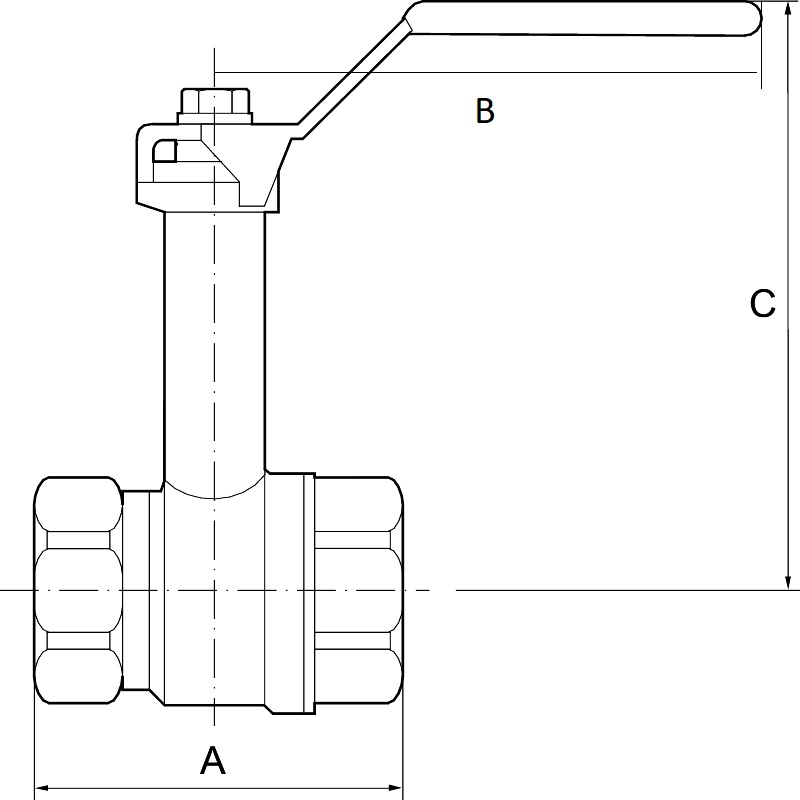

Mål

DN	15	20	25	32	40	50
A	49	58	67	81	94	110
B	91.5	91.5	126.5	126.5	141.5	141.5
C	98	101	110	120	132	140
Netto vekt (kg)	0.3	0.395	0.63	0.9	1.37	1.945

Funksjon og design

AT 3701 har en fullt uttrekkbar grafittboks. AT 3701 har en såkalt «utblåsingssikker»-spindel. AT 3701 har høy spindelhals, fleksibel med montering der ventilen må overisoleres. Dimensjonene DN40 og DN50 kan fås med gir-håndtak, eksempelvis modellene 3700V40 og 3701V50 på forespørsel.

Tekniske data

Hovedmateriale: Messing

Hovedmaterialets kode: Messing (CuZn38As) (CW511L, Pb<0,1%)>

Inngående materialer: Messing, Stål, Rustfritt stål, Plast, Annet

Inkludert materialkode: Messing (CuZn38As) (CW511L, Pb<0,1%), pvc (polyvinylklorid), ptfe (polytetrafluoreten)>

Temperatur (°C): 0 - 150

Trykklasse (PN): 25

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

MagiCAD Link: https://redir.magicad.cloud/product/72e4f0c0-b9a8-4925-97f9-f243368ed81d

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Alle ventiler har innvendige gjenger. Det kan være nødvendig å stramme pakkboksen for luft- og gasssystemer når testtrykket overstiger 6 bar. Ventilen bør mosjoneres regelmessig for å forhindre opphopning av smuss som kan føre til lekkasje.
