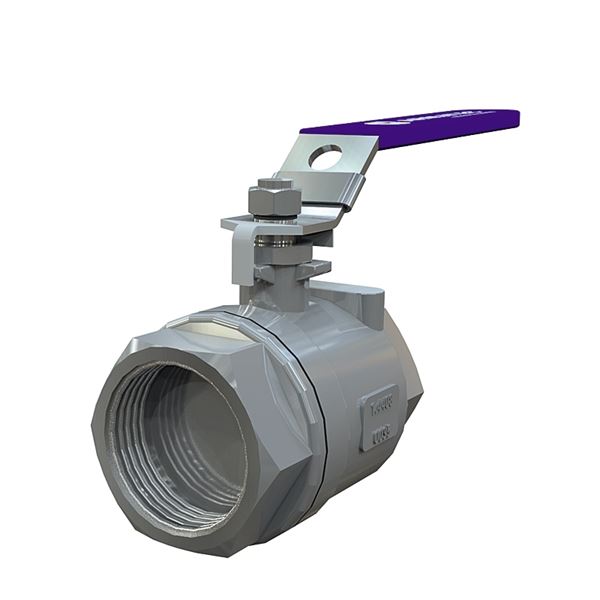

Kuleventil AT 3535A

2-Delt kuleventil i rustfritt stÄl/PTFE, fullt lÞp med innvendige gjenget. Hovedsakelig for syrer og saltlÞsninger, lÞsningsmidler, alkoholer og petroleumsprodukter.

DimensjonsomrÄde (DN)10 - 100
Trykklasse (PN)63
Temperatur (°C)-20 - 200
HovedmaterialeRustfritt stÄl

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering KVS Avs.dato Antall
AT 106219 8 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 10 Forespørsel Tilbud
AT 106236 10 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 12 Forespørsel Tilbud
AT 106211 15 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 38 Forespørsel Tilbud
AT 106230 20 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 66 Forespørsel Tilbud
AT 106205 25 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 105 Forespørsel Tilbud
AT 106200 32 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 190 Forespørsel Tilbud
AT 106223 50 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 480 Forespørsel Tilbud
AT 106221 65 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 797 Forespørsel Tilbud
AT 106596 80 63 -20 - 200 Innvendige gjenger ISO 228-1 (G, BSPP) Låsbar spak 1210 Forespørsel Tilbud

Tilbehør

Kuleventil AT 3582

Kuleventil i syrefast stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger


Velg

Kuleventil AT 3535A

2-Delt kuleventil i rustfritt stål/PTFE, fullt løp med innvendige gjenget. Hovedsakelig for syrer og


Velg

Tilbakeslagsventil, disk AT1176-

Fjærbelastet tilbakeslagsventil av rustfritt syrefast stål, type disk, for ulike bruksområder, for


Velg

Nåleventil SS316

Nåleventil for avstengning og regulering av damp, gasser og væsker. Utstyrt med låsebrakett som hindrer


Velg

Produktinformasjon

BruksomrÄde

Avstengingsventil hovedsakelig for fĂžlgende:
Syrer og saltlĂžsninger
LĂžsningsmidler og alkoholer
Petroleumsprodukter

AMA-tekst

PSB.1 Kuleventiler

Kuleventil AT 3535A, ... Rustfritt syrefast stÄl, fullt lÞp, PN63, lÄsbar hendel

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Testing iht. ISO 5208. Lekkasjeklasse A gjelder for ventiltypen.

Produktmerking: Fabrikat, anslutning/DN, PN og materiale

Energi/miljĂždeklarasjon

Liste over detaljer

PosKomponentMateriale
1VentilhusSyrefast stÄl AISI 316 (1.4408, CF8M)
2TilkoblingSyrefast stÄl AISI 316 (1.4408, CF8M)
3KuleSyrefast stÄl AISI 316 (1.4408, CF8M)
4SpindelSyrefast stÄl AISI 316 (1.4401)
5SeteringPTFE (polytetrafluoreten)
6HÄndtakRustfritt stÄl AISI 304 (1.4301)
7MutterRustfritt stÄl AISI 304 (1.4301)
8InnfÞringshylseRustfritt stÄl AISI 304 (1.4301)
9Pakning for glander/spindel/huspakningPTFE (polytetrafluoreten)
10Skive/lÄsedelRustfritt stÄl AISI 304 (1.4301)

MĂ„l og vekt

DimensjonsomrÄde (DN): 10 - 100

MĂ„l

DN81015202532506580
A505058658092125155.6183
B48485261657997129138
C9191103111126154191244244
Netto vekt (kg)10.1950.2050.290.440.6151.082.5615.0418.15

Funksjon og design

To-delt kuleventil med fullt lĂžp og innvendige gjenger iht. DIN 259/2999, DIN ISO 228 (BSPP).

Tekniske data

Hovedmateriale: Rustfritt stÄl

Hovedmaterialets kode: Syrefast stÄl AISI 316 (1.4408, CF8M)

InngÄende materialer: Rustfritt stÄl, Annet

Inkludert materialkode: Rustfritt stÄl AISI 304 (1.4301), Syrefast stÄl AISI 316 (1.4401), Syrefast stÄl AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)

Temperatur (°C): -20 - 200

Trykklasse (PN): 63

Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Installasjon og vedlikehold

StrĂžmningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Ventilen har innvendige rÞrgjenger. Ved damp gjelder maks 6 bar. Ventilen skal beveges pÄ regelmessig for Ä unngÄ oppsamling av smuss som kan fÞre til lekkasjer.
