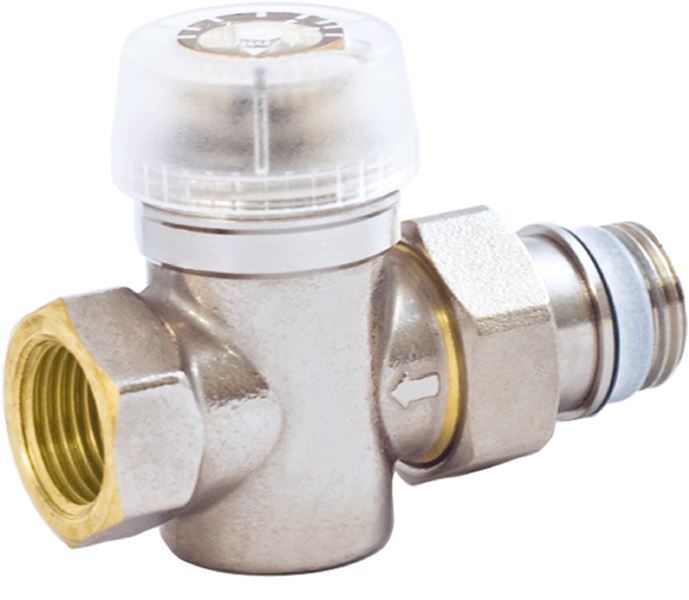

TacoSetter Rondo

Bruksområde

Den er egnet for direkte installasjon i tur- og returledning til radiatorer eller fordelerstokker for gulvvarme. Ventilen er en reguleringsventil med direkte avlesing av flowraten i l/min. Ventilen har blitt designet for systemer med små rørdimensjoner.

Mål og vekt

Dimensjonsområde (DN): 15 - 20

Funksjon og design

Strømningsmålingen er basert på forskyvningsprinsippet til en ledeplate skive, som er satt inn i et målerør.

Bevegelsen til platen overføres til siktglasset ved hjelp av en mekanisk enhet. Skalaen trykt på siktglasset gjør at strømningshastigheten enkelt kan leses.

Ved å dreie på glasset endres ventilens åpningsprofil og gjør det mulig å stille inn ønsket strømningshastighet.

Tekniske data

Hovedmateriale: Messing

Inngående materialer: Plast, Gummi

Temperatur (°C): 10 - 100

Trykklasse (PN): 6

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Mulige monteringsposisjonsnotater: Innreguleringsventilen krever en rett seksjon av rør av samme lengde og diameter som TacoSetter Rondo. Ventilen kan installeres i horisontal, vertikal eller skrå stilling. Det bør utvises forsiktighet for å sørg for at pilen peker i strømningsretningen.

Se installsjonsveiledning
