Loddet varmeveksler CB110

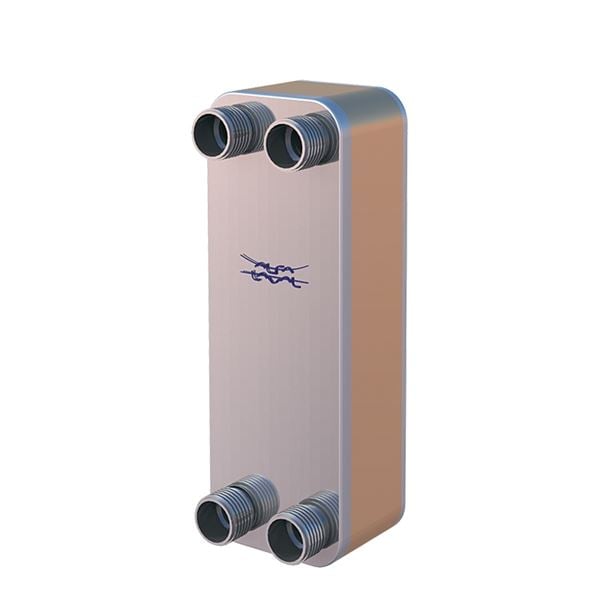

Alfa Laval helloddet varmeveksler CB110 med plater i rustfritt stål. Valg av egnet varmeveksler gjøres etter objekttilpasset dimensjonering.

Temperatur (°C)-196 - 225
HovedmaterialeRustfritt stål
  • Bimobject logo
  • Byggvarubedömning - Accepteras Produktet har en vurdering Accepteras i Byggvarubedömning.

Varianter

Artikkelnummer Navn Utførelse Antall tilkoblinger Antall plater Leverandør referansenummer Sundahus Type Avs.dato Antall
AT 116995 NRF 8412398 CB110-16H (B23, B23) loddet veksler Loddet 4 16 3287101553 Forespørsel Tilbud
AT 117015 NRF 8412418 CB110-20L (B23, B23) loddet veksler Loddet 4 20 3287101599 Forespørsel Tilbud
AT 117004 NRF 8412411 CB110-20M (B23, B23) loddet veksler Loddet 4 20 3287101588 Forespørsel Tilbud
AT 117016 CB110-24L (B23, B23) loddet veksler Loddet 4 24 3287101600 Forespørsel Tilbud
AT 117005 CB110-24M (B23, B23) loddet veksler Loddet 4 24 3287101589 Forespørsel Tilbud
AT 116996 NRF 8412401 CB110-30H (B23, B23) loddet veksler Loddet 4 30 3287101556 Forespørsel Tilbud
AT 117017 NRF 8412419 CB110-30L (B23, B23) loddet veksler Loddet 4 30 3287101601 Forespørsel Tilbud
AT 117006 NRF 8412412 CB110-30M (B23, B23) loddet veksler Loddet 4 30 3287101590 Forespørsel Tilbud
AT 116997 NRF 8412402 CB110-38H (B23, B23) loddet veksler Loddet 4 38 3287101557 Forespørsel Tilbud
AT 117018 NRF 8412421 CB110-38L (B23, B23) loddet veksler Loddet 4 38 3287101602 Forespørsel Tilbud
AT 117007 NRF 8412413 CB110-38M (B23, B23) loddet veksler Loddet 4 38 3287101591 Forespørsel Tilbud
AT 116998 NRF 8412403 CB110-46H (B23, B23) loddet veksler Loddet 4 46 3287101558 Forespørsel Tilbud
AT 117019 NRF 8412422 CB110-46L (B23, B23) loddet veksler Loddet 4 46 3287101603 Forespørsel Tilbud
AT 117008 NRF 8412414 CB110-46M (B23,B23) loddet veksler Loddet 4 46 3287101592 Forespørsel Tilbud
AT 116999 NRF 8412404 CB110-54H (B23, B23) loddet veksler Loddet 4 54 3287101559 Forespørsel Tilbud
AT 117020 CB110-54L (B23, B23) loddet veksler Loddet 4 54 3287101604 Forespørsel Tilbud
AT 117009 NRF 8412415 CB110-54M (B23, B23) loddet veksler Loddet 4 54 3287101593 Forespørsel Tilbud
AT 117000 NRF 8412405 CB110-64H (B23,B23) loddet veksler Loddet 4 64 3287101560 Forespørsel Tilbud
AT 117021 CB110-64L (B23, B23) loddet veksler Loddet 4 64 3287101605 Forespørsel Tilbud
AT 117010 CB110-64M (B23, B23) loddet veksler Loddet 4 64 3287101594 Forespørsel Tilbud
AT 117001 CB110-76H (B23, B23) loddet veksler Loddet 4 76 3287101561 Forespørsel Tilbud
AT 117011 NRF 8412387 CB110-76M (B23, B23) loddet veksler Loddet 4 76 3287101595 Forespørsel Tilbud
AT 117002 NRF 8412407 CB110-90H (B23,B23) loddet veksler Loddet 4 90 3287101562 Forespørsel Tilbud
AT 117012 CB110-90M (B23, B23) loddet veksler Loddet 4 90 3287101596 Forespørsel Tilbud
AT 117003 NRF 8412408 CB110-120H (B23, B23) loddet veksler Loddet 4 120 3287101563 Forespørsel Tilbud
AT 117014 NRF 8412417 CB110-16L (B23, B23) loddet veksler Loddet 4 16 3287101598 Forespørsel Tilbud
AT 117107 CB110-100H (B23, B23) loddet veksler Loddet 3287122971 Forespørsel Tilbud
AT 117013 CB110-120M (B23, B23) loddet veksler Loddet 3287101597 Forespørsel Tilbud
AT 117022 CB110-76L (B23, B23) loddet veksler Loddet 3287101606 Forespørsel Tilbud

Tilbehør

Alfa Laval

Isolering til loddet varmevekser type A

Alfa Lavals varmeisolasjon for loddete og smelteforbundne platevarmevekslere er enkel å installere…

Velg
Alfa Laval

Sveisekoblinger AT 8468S

Sveisekobling i karbonstål ISO G2/D50, pakninger inkludert. Pakke med 2 stk.

Velg
Alfa Laval

Rustfrie sveisekoblinger AT 8468S-SS

Sveisekobling i rustfritt stål ISO G2/D50, pakninger inkludert. Pakke med 2 stk.

Velg
Alfa Laval

Loddetilkobling AT 8468L

lukkede celler og med 0,5 mm ytre PVC-beskyttende lag."

Velg

Kuplingssett til varmevekslere

Messing kuplingssett for tilkobling av varmevekslere

Velg

Produktinformasjon

Bruksområde

Loddet platevarmeveksler designet for oppvarming og kjøling av ulike væsker som vann, glykol, etanol osv.

AMA-tekst

PJB *Varmevekslere

Loddet platevarmeveksler med syrefast stål EN 1.4401 i overføringsflaten i henhold til SS-EN 10088-2.
Varmeveksler av merket Alfa Laval typeCB110-XX, i standardutførelse.
Valgfritt:
Isolasjon bestående av uttrekkbart 30 mm freonfritt polyuretanskum med overflatebelegg av blå ABS-plast. Varmeledningsevne 0,031 w/mK.
Maksimal temperatur 130 °C. Brannklasse: Klasse F, DIN 4102 B3.
Koblinger for sveising
Koblinger for lodding
Gulvstativ

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Varmevekslere produseres under egenkontroll i henhold til direktivet om trykkpåkjent utstyr (PED) 2014/68/EU, AFS 2017:3, EN 13445:2009.

Produktmerking: Detaljer om typegodkjenningsnummer, produksjonsnummer, betegnelse, driftstrykk, driftstemperatur, effekt, trykkfall og volum er angitt på varmevekslerens typeskilt.

Energi/miljødeklarasjon

Byggevaredeklarasjon: Godkjent

Produkt BVB ID: 83320

Mål og vekt

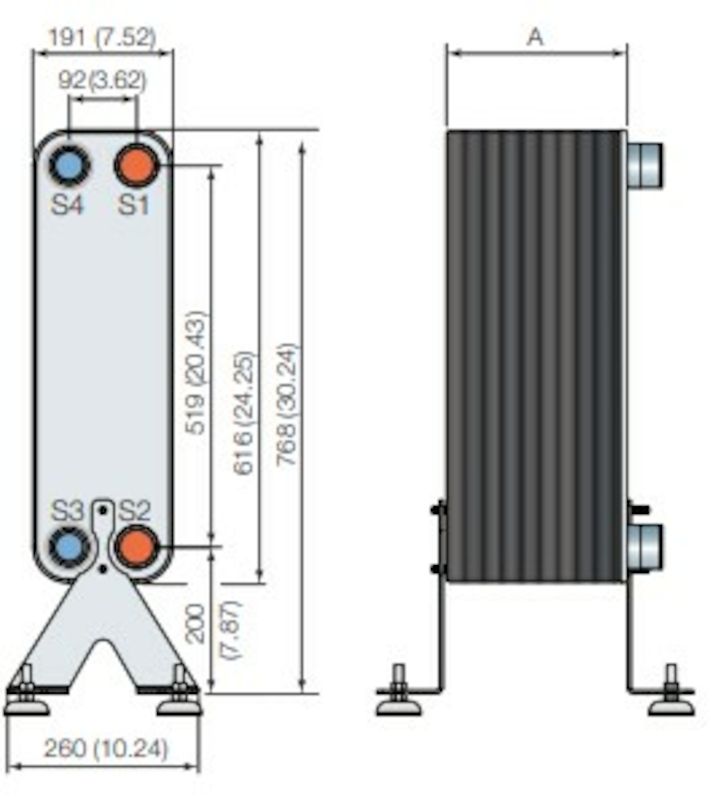

Måltabell

Antall plater16202430384654647690120
A5666.276.491.8112.3132.8153.2178.8209.6245.4322.2
B616616616616616616616616616616616
C191191191191191191191191191191191
Netto vekt (kg)1415.316.618.521.42426.629.833.738.247.90

Funksjon og design

Loddetinnet forsegler og holder platene sammen i kontaktpunktene, noe som sikrer best mulig varmeoverføring og styrke. Avanserte designteknikker og omfattende testing sikrer best mulig ytelse og lengst mulig levetid.
Ulike trykkklasser er tilgjengelige for ulike behov.
Hver enhet er basert på standardkomponenter og et modulbasert konsept, og er skreddersydd for å oppfylle de spesifikke kravene til hvert enkelt anlegg.

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316 (1.4401)

Inngående materialer: Kobber, Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316 (1.4401)

Temperatur (°C): -196 - 225

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)

BIM Link: https://www.bimobject.com/sv/alfa-laval/product/cb110

Installasjon og vedlikehold

Strømningsretning: Motstrøms

Mulig monteringsposisjon: Vertikal, Horisontal

Installasjonen må være utstyrt for å beskytte varmeveksleren mot trykk og temperaturer som ligger utenfor de tillatte minimums- og maksimumsverdiene på typeskiltet.
For å maksimere varmeoverføringskapasiteten bør varmeveksleren kobles slik at mediene strømmer gjennom varmeveksleren i motsatte retninger (motstrøm).
I et stivt rørsystem kan små varmevekslere (som veier 1-6 kg) henges direkte i rørene.

Nedlastbar

Tegninger
