Skystar SK-ECM

Bruksområde

Skystar SK-ECM er utviklet for innfelling i systemhimling og passer spesielt godt i bygg hvor man ønsker høy komfort kombinert med et diskret uttrykk og lavt lydnivå.
Typiske bruksområder er:
Kontorbygg, Hoteller, Butikker og kjøpesentre, Restauranter, Skoler, Helsebygg, Møterom, andre næringsbygg med behov for komfortkjøling og oppvarming.

Aggregatet kan styres direkte med 0–10 V signal, eller leveres med:
133789 – Eveco Temperaturregulator WMSECM for EC-vifter

Vi anbefaler Oventrop Cocon QTZ-ventiler med termomotor:

Størrelse 12:
109565 – Oventrop Cocon QTZ MF 1/2", 150–700 l/t
109200 – Oventrop Termomotor T2P H NC, 230 V

Størrelse 22 og 32:
109569 – Oventrop Cocon QTZ HF 1/2", 200–1300 l/t
109200 – Oventrop Termomotor T2P H NC, 230 V

Størrelse 42:
109569 – Oventrop Cocon QTZ HF 1/2", 200–1300 l/t
109200 – Oventrop Termomotor T2P H NC, 230 V

Størrelse 52:
109567 – Oventrop Cocon QTZ 1", 400–2500 l/t
109200 – Oventrop Termomotor T2P H NC, 230 V

Frontpanel (obligatorisk tilbehør):
Skystar leveres uten frontpanel. Frontpanel må bestilles separat.

Størrelse 12–32:
133094 – Frontpanel HTA600 i hvit ABS-plast
Størrelse 42–52:
133096 – Frontpanel HTA800 i hvit ABS-plast

Tilbehør for frihengende montasje:
Ved montering i rom uten systemhimling anbefales platehus (KIC), som gir en pen og komplett installasjon.

Størrelse 12–32:
133118 – KIC60 platehus for frihengende takkassett 600 × 600 mm

Størrelse 42–52:
133120 – KIC80 platehus for frihengende takkassett 800 × 800 mm

Lakkerte utførelser:
Ønskes frontpanel eller platehus i annen RAL-/NCS-farge kan følgende bestilles:

600 × 600 mm:
133119 – KIC60 platehus lakkert i valgfri RAL-/NCS-farge
133095 – HTA600 frontpanel lakkert i valgfri RAL-/NCS-farge

800 × 800 mm:
133121 – KIC80 platehus lakkert i valgfri RAL-/NCS-farge
133097 – HTA800 frontpanel lakkert i valgfri RAL-/NCS-farge

Kvalitetssikring

Produktet er CE-merket

Funksjon og design

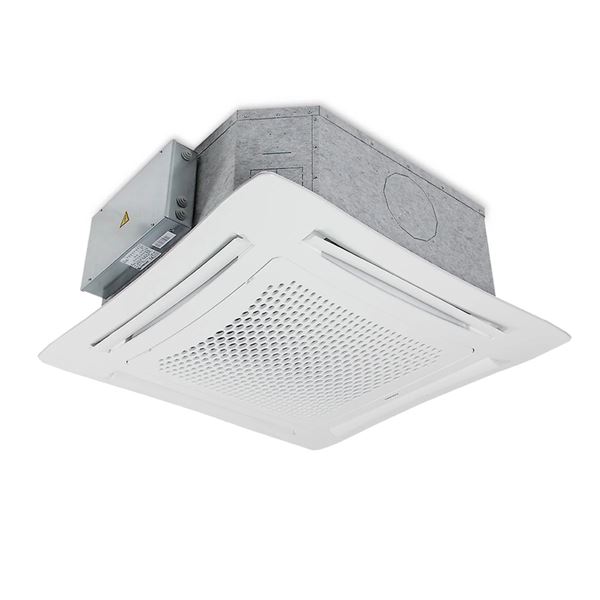

Skystar SK-ECM er en takkassett utviklet for diskret innbygging i systemhimling.

Den energieffektive EC-viftemotoren gir trinnløs regulering fra 0–100 % via 0–10 V signal, noe som sikrer lavt energiforbruk, høy komfort og svært stillegående drift. Aggregatet leveres med vaskbart filter integrert i frontpanelet, innebygd kondenspumpe og utvendig kondensbrett som standard.

Skystar kan leveres med både 2- og 4-rørssystem og finnes i flere effektstørrelser. I tillegg kan aggregatet tilkobles tilluft, eller benyttes til å føre behandlet luft videre til tilstøtende rom via kanal, noe som gir stor fleksibilitet ved prosjektering.

Tekniske data

Hovedmateriale: Stål

Temperatur (°C): 20 - 90

Installasjon og vedlikehold

Skystar SK-ECM monteres innfelt i systemhimling ved hjelp av gjengestenger. Etter oppheng kobles varme- eller kjølevann, kondensavløp og strømtilførsel til aggregatet før frontpanelet monteres.

Den innebygde kondenspumpen har en løftehøyde på opptil 650 mm, noe som gir stor fleksibilitet ved installasjon. Ved kjøledrift skal reguleringsventil benyttes, og kondensavløpet kobles til byggets avløpssystem.

Dersom systemhimling ikke finnes, kan aggregatet monteres synlig ved hjelp av KIC platehus. Dette gir en pen og profesjonell installasjon samtidig som service og vedlikehold forenkles.

Det vaskbare filteret er lett tilgjengelig gjennom frontpanelet og kan rengjøres uten demontering av aggregatet. Se monteringsanvisning og FDV-dokumentasjon for fullstendige installasjons-, drifts- og vedlikeholdsinstruksjoner.
