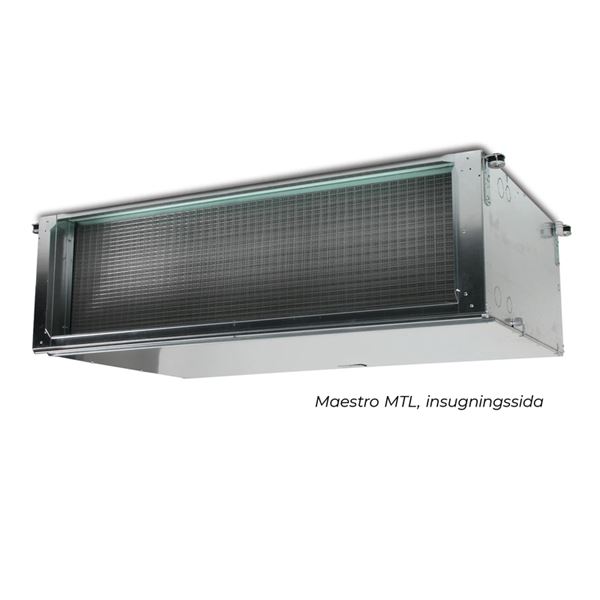

Maestro MTL-ECM

Bruksområde

Maestro MTL-ECM er en fleksibel viftekonvektor for både oppvarming og kjøling. Den kan monteres skjult over himling med kanaltilkobling eller installeres uten kanalnett som en frittblåsende enhet, avhengig av ønsket løsning.

Den høye kapasiteten og det tilgjengelige eksterne trykket på opptil 240 Pa gjør aggregatet godt egnet både i ventilasjonsanlegg med kanalnett og i rom hvor det er behov for store luftmengder og høy kjøleeffekt.

Typiske bruksområder er:
Kontorbygg, Hoteller, Skoler og undervisningsbygg, Butikker og kjøpesentre, Sykehus og helseinstitusjoner, Serverrom og datarom, Teknisk rom, Industrilokaler, og andre næringsbygg med behov for effektiv oppvarming og kjøling.

Merk: Maestro MTL-ECM er kun beregnet for takmontering og leveres uten kapsling.
Aggregatet kan styres direkte med 0–10 V signal eller leveres med:
133789 – Eveco Temperaturregulator WMSECM for EC-vifter.

Det finnes et bredt utvalg av tilbehør, blant annet filter, kondens-/dryppanne, innsugs- og utblåsningsstusser for kanaltilkobling. Ta gjerne kontakt for veiledning og tilbud på riktig tilbehør.

Kvalitetssikring

Produktet er CE-merket

Funksjon og design

Maestro MTL-ECM er en viftekonvektor uten kapsling, utviklet for innbygging over himling.

Aggregatet er bygget rundt et robust chassis i elgalvanisert stål med isolasjon i klasse M1. Vannbatteriet består av kobberrør og aluminiumslameller, mens kondensbrettet er utført i elgalvanisert stål med kondensisolering.

Den energieffektive EC-motoren drives av 230 V enfase og har permanent smurte lagre for lang levetid og minimalt vedlikehold. Dobbeltsugende sentrifugalvifter er montert i vibrasjonsdempende oppheng som sikrer lavt lydnivå.

Maestro MTL-ECM leveres i seks størrelser. Modellene 1–5 kan leveres med 3- eller 4-radige vannbatterier, mens størrelse 6 leveres med 4- eller 6-radige batterier. Aggregatet kan også leveres med doble vannbatterier for 4-rørssystemer.

Standard leveres aggregatet med G2 grovfilter på sugesiden som er enkelt tilgjengelig for rengjøring og vedlikehold.

Tekniske data

Hovedmateriale: Stål

Temperatur (°C): 20 - 90

Installasjon og vedlikehold

Maestro MTL-ECM er kun beregnet for horisontal takmontering.

Aggregatet kan monteres både med og uten kanaltilkobling. Ved kanaltilkobling finnes et bredt utvalg av innsugs- og utblåsningsstusser som tilbehør. Ved installasjoner med behov for høy kjøleeffekt, som for eksempel serverrom og tekniske rom, kan enheten også monteres frittblåsende uten kanalnett.

Sett i luftstrømmens retning leveres aggregatet som standard med vanntilkobling på venstre side. Kondensavløpet er plassert på samme side. Ved behov kan aggregatet leveres med vanntilkobling på høyre side.

Eltilkoblingen utføres på motsatt side av vanntilkoblingen. Leveres aggregatet med vanntilkobling på høyre side, flyttes eltilkoblingen tilsvarende til venstre side.

Opphengsmateriell som gjengestag, skinner og øvrige festemidler medfølger ikke og må anskaffes av installatør.

Vannbatteriet er utstyrt med lufteskruer, og G2-filteret er lett tilgjengelig for inspeksjon og rengjøring, noe som gjør service og vedlikehold enkelt.

Se monteringsanvisning og FDV-dokumentasjon for fullstendige installasjons-, drifts- og vedlikeholdsinstruksjoner.
