Carisma Hotell Kit m/ lyddempende kanaler

Bruksområde

Carisma Hotell er utviklet for hotellrom, men egner seg også godt i andre bygg hvor det stilles høye krav til lavt lydnivå, individuell temperaturregulering og en diskret installasjon. Aggregatet monteres normalt skjult over himling, eksempelvis i entréen til hotellrommet, mens den behandlede luften blåses inn i oppholdssonen gjennom utblåsningsgitteret.

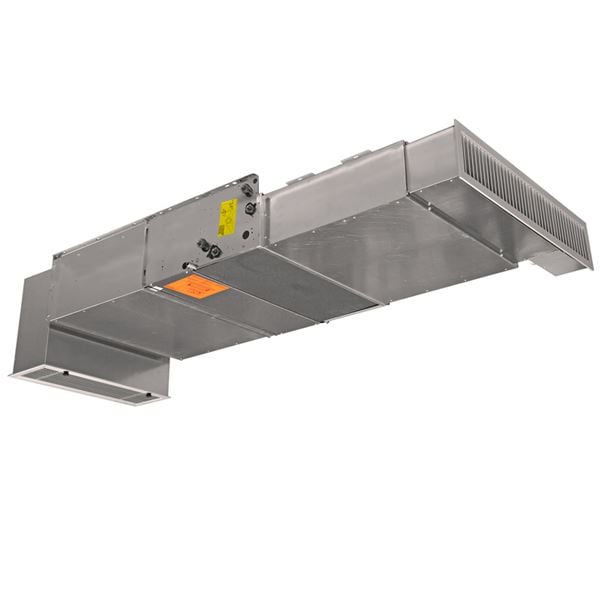

Carisma Hotell leveres som en komplett løsning som inneholder:
Viftekonvektor med 4-rørssystem for separat varme og kjøling
90° innsug med filter
Lyddemper på innsugssiden
Lyddemper på utblåsningssiden
Utblåsningsgitter med justerbare lameller
Separat Ø80 mm tilluftstilkobling for ventilasjonsluft

Aggregatet kan styres direkte med 0–10 V-signal, men for hotellrom anbefales normalt en egen romkontroller slik at gjesten enkelt kan stille ønsket romtemperatur:
133787 ∙ Styrenhet for EC-motorer

Anbefalte ventiler.
For komplett regulering av både varme- og kjølekretsen anbefales Carisma Hotell komplettert med separate dynamiske innreguleringsventiler:
Varme:
109565 ∙ Oventrop Cocon QTZ MF, 1/2", 150–700 l/t, PN25, UG x IG gjenger
Kjøling:
109569 ∙ Oventrop Cocon QTZ HF, 1/2", 200–1300 l/t, PN25, UG x IG gjenger

Ventilene kompletteres med:
109200 ∙ Oventrop Termomotor T2P H NC, 230 V
Det benyttes dermed én ventil med aktuator for varme og én ventil med aktuator for kjøling.

Funksjon og design

Carisma Hotell er bygget rundt en kanaltilkoblet viftekonvektor med energieffektiv EC-motor, konstruert for kontinuerlig og støysvak drift. Luftmengden reguleres trinnløst, slik at kapasiteten kan tilpasses det faktiske varme- eller kjølebehovet i rommet.

Lavt lydnivå er et av produktets viktigste kjennetegn. Selve viftekonvektoren er støysvak, og løsningen har i tillegg separate lyddempere på både innsugs- og utblåsningssiden. Avhengig av luftmengde og styresignal oppgis lydtrykk fra 23,6 dB(A). Dette gjør løsningen spesielt godt egnet til hotellrom og andre miljøer hvor støy fra tekniske installasjoner skal holdes på et minimum.

Luften trekkes inn gjennom et innsugsgitter med filter og føres via et 90° innsug og lyddemper til viftekonvektoren. Etter oppvarming eller kjøling passerer luften en ny lyddemper før den blåses inn i rommet gjennom utblåsningsgitteret. Gitteret har justerbare lameller slik at luftretningen kan tilpasses installasjonen.

Utblåsningsdelen har i tillegg en separat Ø80 mm tilkobling for ventilasjonsluft. Friskluft fra ventilasjonsanlegget kan dermed tilføres direkte i samme løsning og blandes med den behandlede luften før den blåses inn i rommet. Dette reduserer behovet for et separat tilluftsdon.

Tekniske data

Hovedmateriale: Stål

Temperatur (°C): 5 - 80

Installasjon og vedlikehold

Mulig monteringsposisjon: Horisontal

Carisma Hotell er beregnet for skjult montering over himling. I hotellrom plasseres aggregatet normalt over himlingen i entré-/gangsonen, slik at kun innsugs- og utblåsningsgitteret er synlig. Denne plasseringen bidrar også til å redusere lydpåvirkningen i selve oppholdssonen.

Aggregatet tilkobles 230 V / 1-fase. Vannanslutningene er 1/2" innvendige gjenger. Som standard er vannanslutningene plassert på venstre side og elektrisk tilkobling på høyre side. Aggregatet kan også leveres med motsatt plassering.

Carisma Hotell har integrert, kondensisolert kondensbrett og Ø15 mm kondensavløp. Kondensavløpet kan flyttes til motsatt side ved behov. Ved kjøledrift bør det også tas hensyn til eventuell kondens fra ventiler og rørtilkoblinger.

Filteret sitter ved innsugsgitteret og er enkelt tilgjengelig fra undersiden av himlingen. Dette gir enkel tilgang for regelmessig rengjøring og vedlikehold uten at selve aggregatet må demonteres.
