Carisma CRSL ECM, Innbyging og Kanaltilkobling

Bruksområde

Carisma CRSL-ECM er utviklet for skjult innbygging i vegg eller tak med kanaltilkobling. Den passer spesielt godt i bygg hvor man ønsker et diskret klimaanlegg med lavt lydnivå og høy komfort.

Typiske bruksområder er:
Kontorbygg, Butikker, Hoteller, Skoler, Møterom, Boliger, Helsebygg, andre næringsbygg med behov for oppvarming og kjøling.

Aggregatet kan benyttes både som tradisjonell innbyggingsenhet med 90° inn- og utløpsstusser bak vegg eller himling, eller monteres i tekniske rom med luftinntak og luftutløp via spirorør.

Aggregatet kan styres direkte med 0–10 V signal, eller leveres med:
133789 – Eveco Temperaturregulator WMSECM for EC-vifter.

Tilbehør for innbygging i vegg eller tak.
For skjult innbygging finnes 90° inn- og utløpsstusser med tilhørende inn- og utblåsningsgitter.

90° inntaksstusser:
133033 – 90° inntaksstuss, Carisma CRSL str. 1
133034 – 90° inntaksstuss, Carisma CRSL str. 2
133031 – 90° inntaksstuss, Carisma CRC 8–9 / CRSL 3–4
133036 – 90° inntaksstuss, Carisma CRSL 6–7

90° utløpsstusser:
133010 – 90° utløpsstuss, Carisma CRSL str. 1
133011 – 90° utløpsstuss, Carisma CRSL str. 2
133009 – 90° utløpsstuss, Carisma CRC 8–9 / CRSL 3–4
133013 – 90° utløpsstuss, Carisma CRSL 6–7

Inntaksgitter:
133088 – Inntaksgitter for 90° innløp, CRC 3–4 / CRSL 1
133089 – Inntaksgitter for 90° innløp, CRC 5–6 / CRSL 2
133090 – Inntaksgitter for 90° innløp, CRC 7–9 / CRSL 3–4
133092 – Inntaksgitter for 90° innløp, CRSL 6–7

Utløpsgitter:
132548 – Utløpsgitter, Carisma str. 3–4 / CRSL 1
132549 – Utløpsgitter, Carisma str. 5–6 / CRSL 2
132550 – Utløpsgitter, Carisma str. 7–9 / CRSL 3–4
132552 – Utløpsgitter, CRSL 6–7

Tilbehør for tilkobling mot spirorør.
Ved plassering av aggregatet i tekniske rom eller lignende kan følgende luftinntak og luftutløp benyttes for tilkobling mot spirorør.

PRC – Luftinntak for spirorør:
133309 – PRC luftinntak for 2 × Ø200 mm spirorør, CRSL str. 1
133310 – PRC luftinntak for 3 × Ø200 mm spirorør, CRSL str. 2
133307 – PRC luftinntak for 3 × Ø200 mm spirorør, CRSL str. 3–4
133312 – PRC luftinntak for 4 × Ø200 mm spirorør, CRSL str. 6–7

PMC – Luftutløp for spirorør:
133289 – PMC luftutløp for 2 × Ø200 mm spirorør, CRSL str. 1
133290 – PMC luftutløp for 3 × Ø200 mm spirorør, CRSL str. 2
133287 – PMC luftutløp for 3 × Ø200 mm spirorør, CRSL str. 3–4
133292 – PMC luftutløp for 4 × Ø200 mm spirorør, CRSL str. 6–7

Kvalitetssikring

Produktet er CE-merket

Funksjon og design

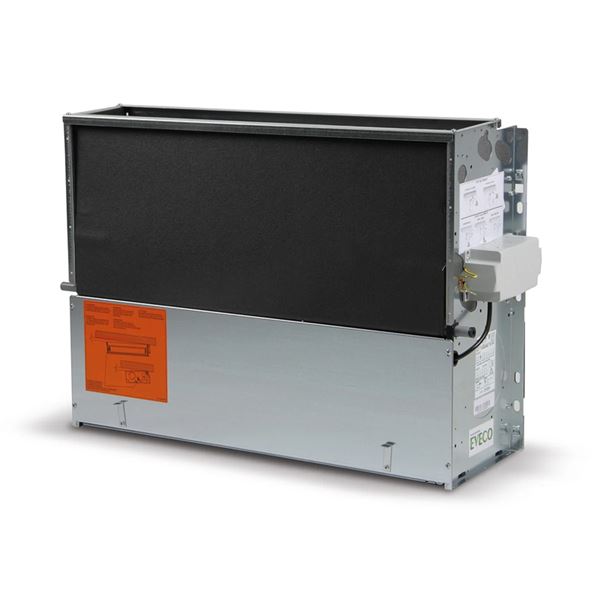

Carisma CRSL-ECM er en viftekonvektor uten deksel, utviklet for skjult innbygging i vegg eller tak.

Aggregatet er bygget rundt et robust chassis i elektrogalvanisert stål med M1-klassifisert polyolefinisolasjon. Vannbatteriet består av kobberrør og aluminiumslameller og kan leveres med enten 3- eller 4-raders utførelse. For 4-rørssystemer kan et ekstra vannbatteri leveres som tilbehør, enten ferdig montert fra fabrikk eller for ettermontering.

Den energieffektive EC-viftemotoren for 230 V enfase gir trinnløs regulering via 0–10 V (1–10 V) signal. Motoren har permanent smurte lagre og er montert i vibrasjonsdempende oppheng. En eller flere dobbeltsugende sentrifugalvifter sørger for høy luftytelse kombinert med svært lavt lydnivå.

Alle modeller leveres med G2 grovfilter på sugesiden som standard. Det store utvalget av kanaltilbehør gjør aggregatet enkelt å tilpasse både tradisjonelle innbyggingsløsninger og installasjoner med kanaltilkobling mot ventilasjonskanaler eller spirorør.

Tekniske data

Hovedmateriale: Stål

Temperatur (°C): 20 - 90

Installasjon og vedlikehold

Carisma CRSL-ECM er beregnet for innbygging i vegg eller tak.

Aggregatet leveres som standard med vanntilkobling på venstre side med ½" innvendig gjenge. Vannbatteriet kan enkelt vendes dersom tilkobling på høyre side ønskes. Eltilkoblingen leveres som standard på høyre side og flyttes tilsvarende dersom vanntilkoblingen endres.

Kondensavløpet (15 mm) er plassert på venstre side, men kan også flyttes ved behov. Ved 4-rørssystemer kan ekstra vannbatteri leveres både for ettermontering eller ferdig montert fra fabrikk.

For innbygging i vegg eller tak benyttes 90° inn- og utløpsstusser med tilhørende inn- og utblåsningsgitter. Ved installasjoner hvor aggregatet plasseres i tekniske rom eller lignende, kan PRC luftinntak og PMC luftutløp benyttes for tilkobling mot spirorør.

Det lett tilgjengelige G2-filteret gjør rengjøring og vedlikehold enkelt, mens den robuste konstruksjonen og de permanent smurte motorlagrene bidrar til lang levetid og minimalt vedlikeholdsbehov.

Se monteringsanvisning og FDV-dokumentasjon for fullstendige installasjons-, drifts- og vedlikeholdsinstruksjoner.
