Savana 3 EC

Bruksområde

Savana 3 er utviklet for effektiv oppvarming av større lokaler og egner seg blant annet til industri- og produksjonslokaler, lager- og logistikkbygg, varehus, verksteder og idrettshaller. Varmluftsviften kan monteres på vegg eller pendles fra tak og leveres i fire størrelser med 2- eller 3-raders vannbatteri. Anbefalt monteringshøyde er minimum 2,5 meter.

Styring, ventil og montasjetilbehør bestilles separat og må velges ut fra den aktuelle installasjonen.

Styring
Savana 3 har EC-viftemotor og kan styres direkte med 0–10 V-signal, eller kompletteres med:
133153 ∙ Romkontroller LVR3, for maks. 5 EC-varmluftsvifter, Modbus, 230 V, On/Off
LVR3 regulerer både vifte og ventil og kan styre opptil 5 Savana 3 parallelt. Viftehastigheten kan reguleres automatisk eller manuelt i tre trinn.




Dynamiske innreguleringsventiler
For optimal vannregulering anbefales Oventrop Cocon QTZ dynamisk innreguleringsventil. Riktig ventilstørrelse avhenger av Savana 3-modell, valgt 2- eller 3-raders varmebatteri og anleggets tur-/returtemperaturer. Ventilen må derfor dimensjoneres etter beregnet vannmengde for det aktuelle prosjektet.

Tilgjengelige ventiler:
109563 ∙ Oventrop Cocon QTZ LF, 1/2", 30–210 l/t., PN25 UG x IG gjenger
109565 ∙ Oventrop Cocon QTZ MF, 1/2", 150–700 l/t., PN25 UG x IG gjenger
109569 ∙ Oventrop Cocon QTZ HF, 1/2", 200–1300 l/t., PN25 UG x IG gjenger
109566 ∙ Oventrop Cocon QTZ 3/4", 250–1800 l/t., PN25 UG x IG gjenger
109567 ∙ Oventrop Cocon QTZ 1", 400–2500 l/t., PN25 UG x IG gjenger
109568 ∙ Oventrop Cocon QTZ 1 1/4", 600–4800 l/t., PN25 UG x IG gjenger

Ventilen kompletteres med:
109200 ∙ Oventrop Termomotor T2P H NC, 230 V

Montasjebrakett
For vegg- eller takmontering kan Savana 3 kompletteres med:
142643 ∙ Tak-/veggbrakett for Savana, alle størrelser
Samme brakett kan benyttes til alle fire størrelser av Savana 3.
Ved veggmontering kan aggregatet monteres rett eller vinkles 15° eller 30° i forhold til veggen, slik at luftstrømmen kan rettes mot ønsket område.

Funksjon og design

Savana 3 er en videreutvikling av Savana EC og representerer tredje generasjon av serien. Den interne konstruksjonen, viftebladene og geometrien på vannbatteriet er optimalisert for å redusere lydnivået. Resultatet er en kraftig varmluftsvifte med svært lavt lydnivå, også ved betydelige luftmengder.

Den energieffektive EC-viftemotoren gir trinnløs regulering via 0–10 V og gjør det mulig å tilpasse luftmengden etter varmebehovet. Serien leveres i fire størrelser med luftmengder opptil 7000 m³/h, og hver størrelse kan leveres med enten 2- eller 3-raders vannbatteri.

Vannbatteriet er produsert av kobberrør med aluminiumslameller. Kabinettet er kompakt og produsert i galvanisert stålplate, epoksylakkert i RAL9016. Kapslingsgraden er IP54. Maksimal vanntemperatur er 110 °C og maksimalt driftstrykk er 1,6 MPa / 16 bar.

Fronter og luftrettere

Savana 3 kan leveres ferdig med standard G-front eller uten front. I tillegg finnes flere alternative luftrettere som gjør det mulig å tilpasse luftspredningen etter montasje og bruksområde:

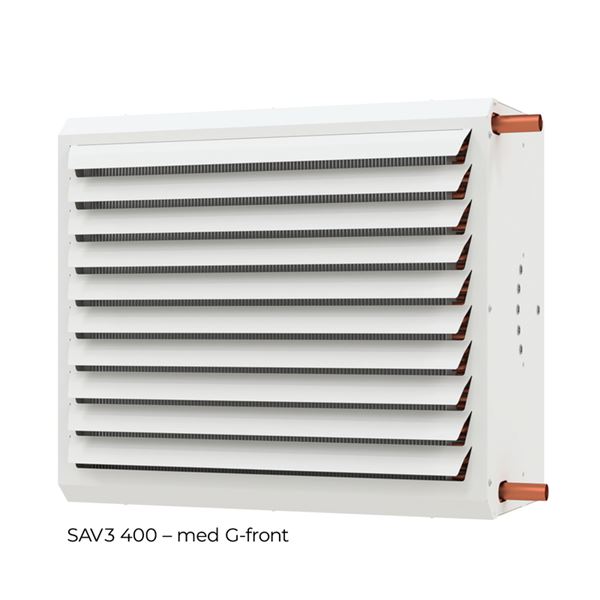

G-front: Justerbare lameller som retter luften i høyderetningen.
Aluminiumsfront: Justerbare horisontale aluminiumslameller.
Ekstra luftretter: Vertikale lameller for spredning av luften sideveis. Kombineres med aluminiumsfront.
Jetdyser: Gir ekstra lang kastelengde.
4-veis utblåsning: Fordeler luften i fire retninger og er spesielt godt egnet ved takmontering.

Jeg synes dette er verdt å ha med på produktsiden. Det gjør Savana 3 vesentlig mer fleksibel enn det man får inntrykk av dersom man bare omtaler den som en vanlig varmluftsvifte.

Tekniske data

Hovedmateriale: Stål

Inngående materialer: Aluminium, Kobber

Temperatur (°C): 20 - 110

Produktfarge: RAL 9016 - Traffic white

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Savana 3 kan monteres på vegg eller pendles fra tak, med anbefalt monteringshøyde på minimum 2,5 meter. Ved veggmontering kan SAV3H-konsollen benyttes for montering rett eller med 15° eller 30° vinkel. Ved takmontering benyttes M8-gjengestag, eksempelvis TPF8 takpendelsett.

Aggregatet kan monteres i valgfri retning, slik at vannanslutningene kan plasseres på enten høyre eller venstre side. De to minste størrelsene har tilkobling mot 22 mm glatt rørende, mens de to største har 28 mm glatt rørende.

EC-viftemotoren tilkobles 230 V / 50–60 Hz og styres med 0–10 V-signal. Styring og ventilregulering tilpasses den aktuelle installasjonen.

For å opprettholde optimal luftmengde og varmeeffekt bør vifte, luftinntak, luftrettere og varmebatteri kontrolleres og rengjøres regelmessig. Savana 3 kan også kompletteres med G2-filter som monteres på viftekurven, med egen filterstørrelse til hver av de fire aggregatstørrelsene.
