LVEV

Bruksområde

LVEV er utviklet for oppvarming av nærings- og industribygg hvor det er behov for en kompakt takmontert varmluftsvifte. Den passer blant annet til: Butikker, Lager- og industrilokaler, Verksteder, Inngangspartier, Staller og andre lokaler med vannbåren oppvarming.
Anbefalt monteringshøyde er fra 3 meter. Aggregatet har korrosivitetsklasse C2 og innebygd overopphetingsvern.

Styring (bestilles separat)
LVEV kan styres direkte med 0–10 V-signal, eller kompletteres med:
133153 ∙ LVR3 romkontroller
For opptil 5 EC-varmluftsvifter, Modbus, 230 V, On/Off.

Takmontering
LVEV kan monteres direkte med gjengestag eller kompletteres med:
133579 ∙ Takpendelfeste TPF8
4 stk. M8 × 1000 mm.
Takpendelfestet gir en enkel og stabil montering med opptil 1 meter nedpendling fra tak.

Dynamiske innreguleringsventiler
For optimal vannregulering anbefales Oventrop Cocon QTZ dynamiske innreguleringsventiler. Riktig ventilstørrelse avhenger av vannmengde og må beregnes for hvert prosjekt.
Ventilene kombineres med:
109200 ∙ Oventrop Termomotor T2P H NC, 230 V

Tilgjengelige ventiler:
109563 ∙ Oventrop Cocon QTZ LF 1/2", 30–210 l/h
109565 ∙ Oventrop Cocon QTZ MF 1/2", 150–700 l/h
109569 ∙ Oventrop Cocon QTZ HF 1/2", 200–1300 l/h
109566 ∙ Oventrop Cocon QTZ 3/4", 250–1800 l/h
109567 ∙ Oventrop Cocon QTZ 1", 400–2500 l/h

Fleksible slanger.
For enklere installasjon og redusert overføring av vibrasjoner anbefales fleksible tilkoblingsslanger.

Tilgjengelige modeller:
133248 ∙ Fleksibel slange, 500 mm, G3/4"
133247 ∙ Fleksibel slange, 500 mm, G1"

Kvalitetssikring

Produktet er CE-merket

Funksjon og design

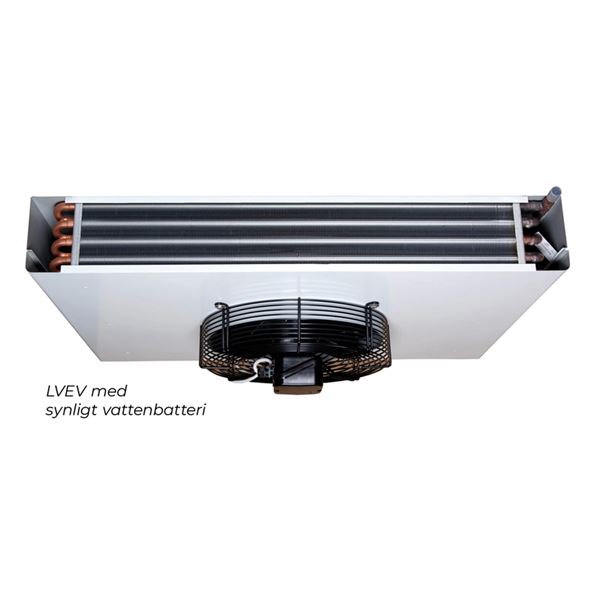

LVEV er en kompakt takmontert varmluftsvifte med energieffektiv EC-vifte som kan reguleres trinnløst via 0–10 V-signal eller LVR3 romkontroller. Den lave byggehøyden gjør aggregatet godt egnet i lokaler hvor det er begrenset plass under taket.

Aggregatet trekker inn romluft fra sidene og blåser den oppvarmede luften vertikalt ned, noe som gir effektiv varmefordeling og god komfort i oppholds- og arbeidsområder.

Kabinettet er utviklet for krevende innemiljøer og har korrosivitetsklasse C2. Den innebygde overopphetingsbeskyttelsen bidrar til sikker og driftssikker oppvarming.

Tekniske data

Hovedmateriale: Stål

Temperatur (°C): 20 - 90

ETIM klassifisering: EC011030 - Luftvarmer, indirekte fyrt

Installasjon og vedlikehold

LVEV monteres i tak ved hjelp av fire festepunkter for M8-gjengestag. For en enklere og mer fleksibel installasjon kan aggregatet monteres med TPF8 takpendelfeste.

Viftemotoren tilkobles 230 V, 1-fase, med maksimal sikring 10 A, og har kapslingsgrad IP44.

For å sikre høy virkningsgrad og lang levetid bør varmebatteri og vifte rengjøres ved behov. Vannanslutninger, ventiler og eventuelle fleksible slanger bør kontrolleres regelmessig for å sikre stabil drift og optimal varmeeffekt.
