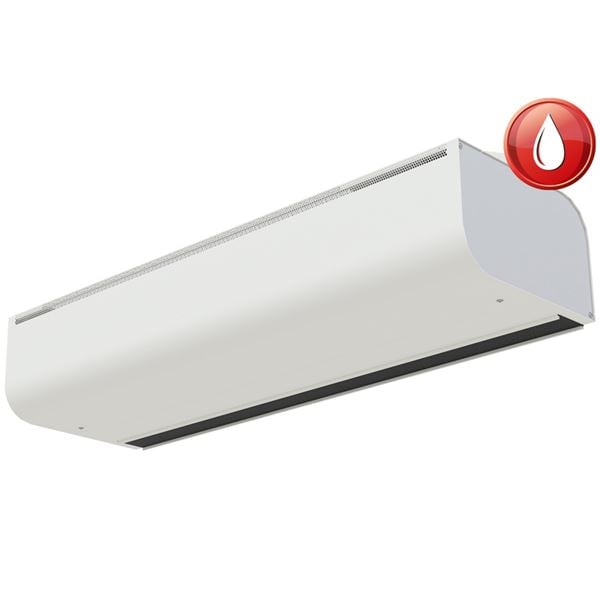

Essensse Neo 4 EC er beregnet for butikker, kjøpesentre, kontorer, banker og offentlige bygg der det er behov for å redusere trekk og varmetap gjennom døråpninger. Luftgardinen anbefales for installasjonshøyder opptil 3 meter. Merk: Luftgardinen må bestilles sammen med 132356 – AirGENIO PRIME for EC, vannvarme – WiFi – ModBus RTU og 132975 – Dørkontakt, plast, magnetisk. For optimal vannregulering anbefales Oventrop Cocon QTZ dynamiske innreguleringsventiler, dimensjonert etter luftgardinens vannmengde. Riktig ventilstørrelse avhenger av luftgardinmodell samt anleggets tur-/returtemperaturer og må beregnes for hvert prosjekt. Ventilen kombineres med: 109207 – Oventrop Aktuator M ST L, 2-/3-punkt, 0–10 V, 24 V, M30-gjenger, som har en åpningstid på ca. 3 sekunder. Tilgjengelige ventiler: 109565 – Oventrop Cocon QTZ MF, 1/2", 150–700 l/t, PN25, UG × IG 109569 – Oventrop Cocon QTZ HF, 1/2", 200–1300 l/t, PN25, UG × IG 109566 – Oventrop Cocon QTZ, 3/4", 250–1800 l/t, PN25, UG × IG 109567 – Oventrop Cocon QTZ, 1", 400–2500 l/t, PN25, UG × IG 109568 – Oventrop Cocon QTZ, 1 1/4", 600–4800 l/t, PN25, UG × IG
| Temperatur (°C) | 20 - 90 |
|---|---|
| Hovedmateriale | StĂĄl |
Du behøver å logge inn for å se priser og legg til varer i handlekurven.
| Artikkelnummer | Navn | Mål A (mm) | Mål B (mm) | Mål C (mm) | |
|---|---|---|---|---|---|
| AT 132406 | Essensse NEO 4 B100V EC luftport, vannvarme | 1252 | 916 | 1202 | 20-07-2026 |
| AT 132407 | Essensse NEO 4 B150V EC luftport, vannvarme | 1660 | 1325 | 1610 | 20-07-2026 |
| AT 132408 | Essensse NEO 4 B200V EC luftport, vannvarme | 2160 | 1825 | 2110 | 20-07-2026 |
| AT 132409 | Essensse NEO 4 B250V EC luftport, vannvarme | 2570 | 2235 | 2519 | 20-07-2026 |
Essensse Neo 4 EC er beregnet for butikker, kjøpesentre, kontorer, banker og offentlige bygg der det er behov for å redusere trekk og varmetap gjennom døråpninger. Luftgardinen anbefales for installasjonshøyder opptil 3 meter.
Merk: Luftgardinen mĂĄ bestilles sammen med:
132356 – AirGENIO PRIME for EC, vannvarme – WiFi – ModBus RTU
132975 – Dørkontakt, plast, magnetisk.
For optimal vannregulering anbefales Oventrop Cocon QTZ dynamiske innreguleringsventiler, dimensjonert etter luftgardinens vannmengde. Riktig ventilstørrelse avhenger av luftgardinmodell samt anleggets tur-/returtemperaturer og må beregnes for hvert prosjekt. Ventilen kombineres med 109207 – Oventrop Aktuator M ST L, 2-/3-punkt, 0–10 V, 24 V, M30-gjenger, som har en åpningstid på ca. 3 sekunder.
Tilgjengelige ventiler:
109565 – Oventrop Cocon QTZ MF, 1/2", 150–700 l/t, PN25, UG × IG
109569 – Oventrop Cocon QTZ HF, 1/2", 200–1300 l/t, PN25, UG × IG
109566 – Oventrop Cocon QTZ, 3/4", 250–1800 l/t, PN25, UG × IG
109567 – Oventrop Cocon QTZ, 1", 400–2500 l/t, PN25, UG × IG
109568 – Oventrop Cocon QTZ, 1 1/4", 600–4800 l/t, PN25, UG × IG
Produktet er CE-merket

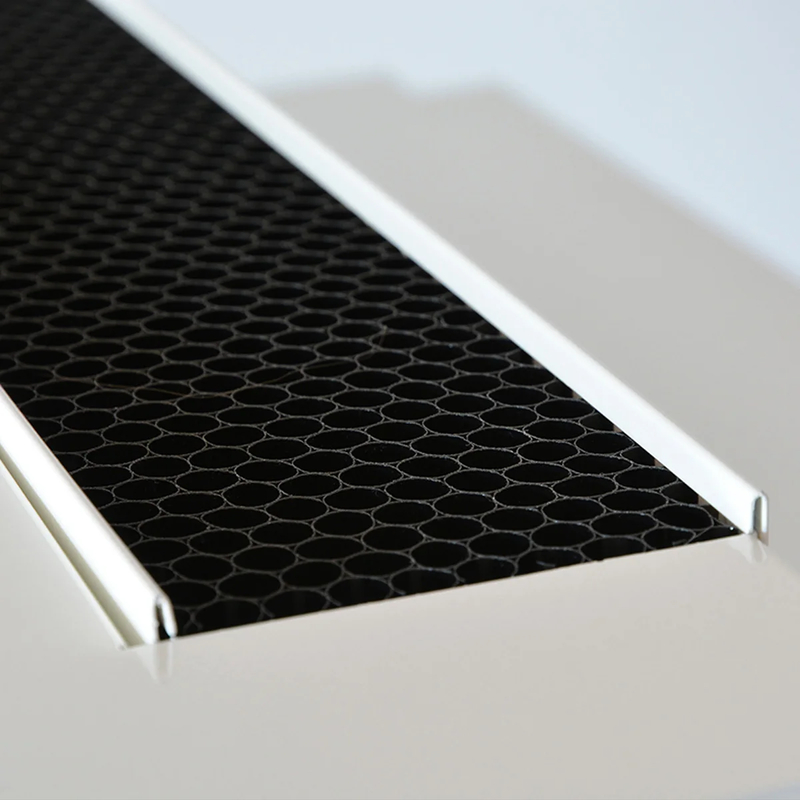

Straw System-utblåsningen skaper en stabil og konsentrert luftstrøm som gir effektiv avskjerming mot kald luft, trekk og energitap.

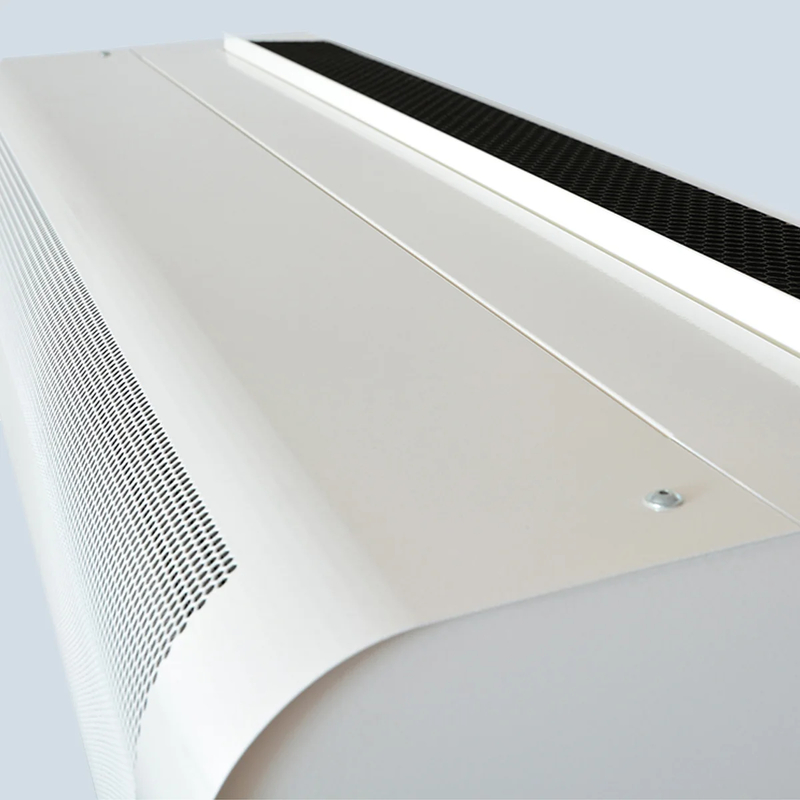

Essensse Neo 4 EC er utstyrt med energieffektive EC-vifter som bidrar til lavt energiforbruk og redusert lydnivå. Huset er produsert i epoksylakkert stål og leveres som standard i hvit utførelse (RAL 9016).
Den integrerte styringen gir mulighet for regulering av viftehastighet, temperaturstyring, appstyring via WiFi samt kommunikasjon via ModBus RTU. For integrasjon mot SD-anlegg via Ethernet er ModBus TCP/IP tilgjengelig som tilvalg.
Hovedmateriale: StĂĄl
Temperatur (°C): 20 - 90
ETIM klassifisering: EC011301 - Varmtvann luftgardin
| Varenummer | 132406 | 132407 | 132408 | 132409 |
|---|---|---|---|---|

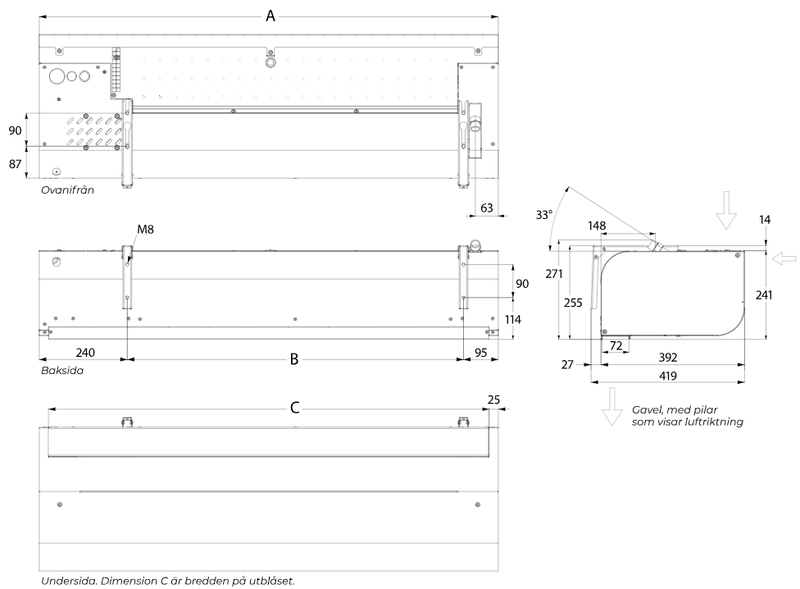

| MĂĄl A (mm) | 1252 | 1660 | 2160 | 2570 |
| MĂĄl B (mm) | 916 | 1325 | 1825 | 2235 |
| MĂĄl C (mm) | 1202 | 1610 | 2110 | 2519 |
| Netto vekt (kg) | 24.4 | 31.3 | 37.7 | 44.7 |
| Tilkobling 1 | Utvendige gjenger ISO 228-1 (G, BSPP) | Utvendige gjenger ISO 228-1 (G, BSPP) | Utvendige gjenger ISO 228-1 (G, BSPP) | Utvendige gjenger ISO 228-1 (G, BSPP) |
Essensse Neo 4 EC monteres horisontalt over døråpningen og er beregnet for installasjonshøyder opptil 3 meter.
For ĂĄ sikre tilstrekkelig luftinntak og god tilgang ved service anbefales minimum 100 mm fri avstand over luftgardinen og minimum 200 mm fri plass pĂĄ siden.
Luftgardinen tilkobles vannbåret varmeanlegg og 230 V strømforsyning. Vannanslutning utføres på venstre side sett forfra. Produktet leveres med integrert styring og AirGENIO Prime romtermostat.
Se monteringsanvisning og FDV-dokumentasjon for fullstendige installasjons-, drifts- og vedlikeholdsinstruksjoner.
Elschema_Eveco_Essence_VCES4-Prime.pdf (PDF-fil, 4,4 MB)
Broschyr_Eveco_Essensse_Neo_vattenvarmd_minskad.pdf (PDF-fil, 6 MB)
FDV_Eveco-AirGenio-EssensseNeo.pdf (PDF-fil, 8,6 MB)
FDV_Eveco_Essence-VCES4-Prime.pdf (PDF-fil, 7,1 MB)
FDV_Eveco_VCES2_Essensse_NEO_air_curtain_manual_SV.pdf (PDF-fil, 3,5 MB)
FDV_Eveco_AirGenio_Superior_Essensse_Neo_2022.pdf (PDF-fil, 5,6 MB)
EPD Essensse Neo4 luftgardin (PDF-fil, 1,3 MB)
Essensse Neo 4 EC Produktdatablad (PDF-fil, 556 kB)
