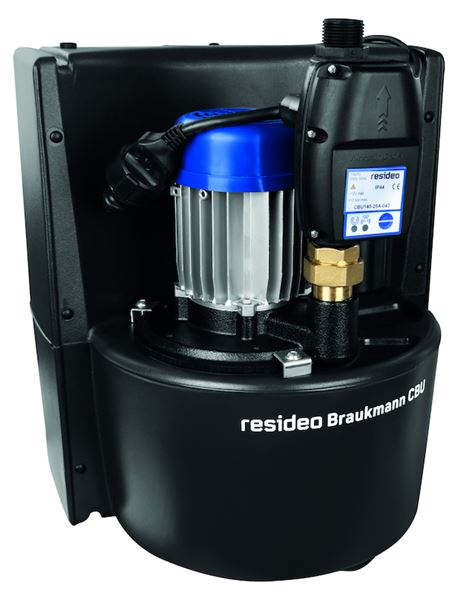

Tilbakeslagssikring type AB med luftgap for væskekategori 5 i henhold til NS-EN 1717. Versjon med integrert tank og pumpe. CBU140 fra Resideo Braukmann (tidligere Honeywell).
| Dimensjonsområde (liter) | 13 |
|---|---|
| Trykklasse (PN) | 6 |
| Temperatur (°C) | 5 - 35 |
| Hovedmateriale | Plast |
| Artikkelnummer | Utførelse | DN | Kvalitetssikring | Antall | |
|---|---|---|---|---|---|
| AT 121088 | Beskyttelsesmodul | 25 | 2006/42/EC (MD), 2011/65/EU (RoHS), Væskekategori 5, NS-EN 1717 | 2026-04-08 |
For å beskytte tappevannssystemer internt og eksternt mot tilbakestrømning fra hevert og overtrykk. Beskytter mot væske opp til kategori 5. Tilbakeslagssikringen er av type AB i henhold til NS-EN 1717.
Oppfyller kravene ved tilkobling av tappevann til:
Spyling ved renseanlegg, landbruk, spyling og rengjøring av sanitærutstyr på sykehus eller andre bruksområder der det kreves luftspalter.
PSG.261 Tilbakestrømningssikringer med luftespalte

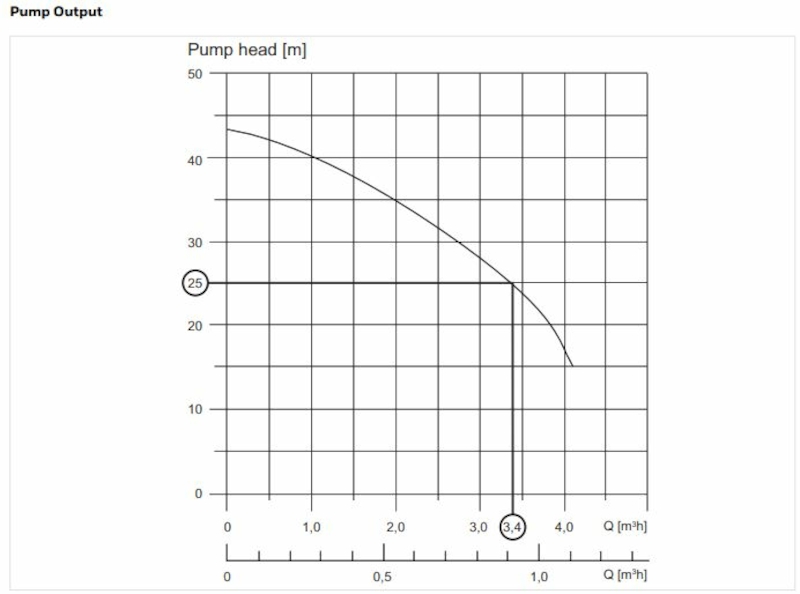

Tilbakeslagsventil AT 1162C, tilbakeslagssikring type AB med luftspalte for dekning av væskekategori 5 i henhold til NS-EN 1717. Utførelse med tank i polyetylen, volum 100 liter. Sentrifugalpumpe med gjennomstrømning opp til maks. 4,0 m3/t og maks. pumpehøyde 43 meter, se pumpekurve.
2006/42/EC (MD), 2011/65/EU (RoHS), Væskekategori 5, NS-EN 1717
Produktet er CE-merket
Produktmerking: Detaljer om produksjonsår, serienummer, modell, elektriske data, IP-klasse og trykk/flow er angitt på enhetens typeskilt. CE-merket.
REACH dato: 2023-06-14

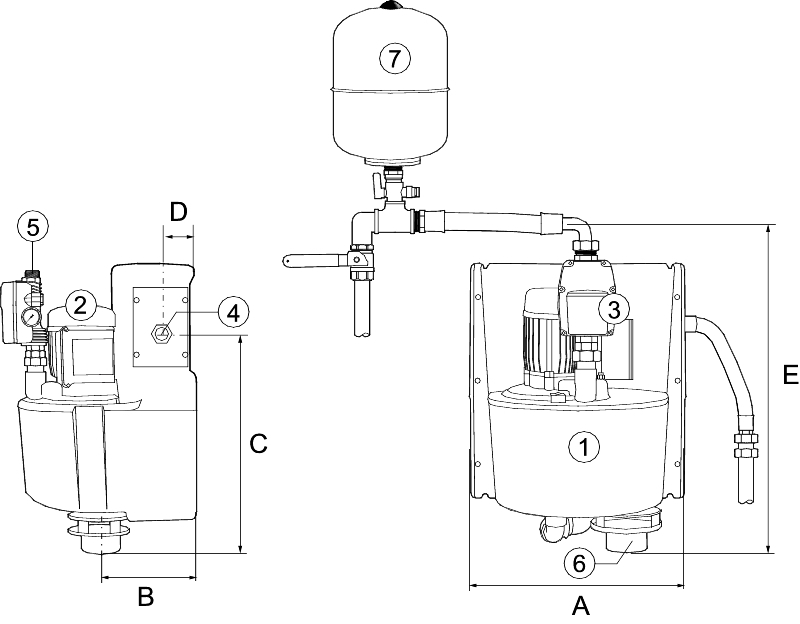

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Buffertank | |
| 2 | Sentrifugalpumpe | |
| 3 | Regulator | |
| 4 | Innløp | |
| 5 | Utløp | |
| 6 | Drenering av tavle | |
| 7 | Trykkutjevningstank 8 liter |
Dimensjonsområde (liter): 13

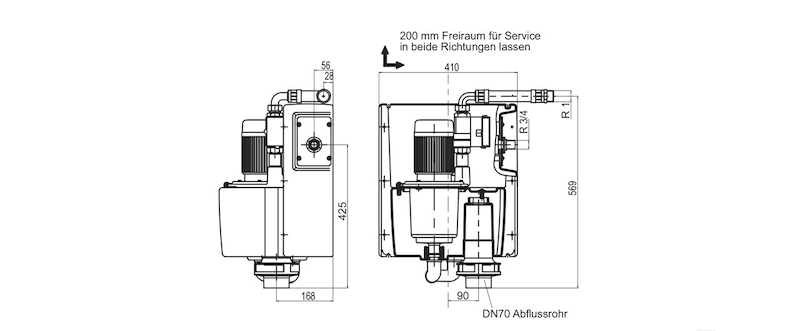

| DN | A | B | C | D | E | Netto vekt (kg) |
|---|---|---|---|---|---|---|
| 25 | 410 | 168 | 425 | 56 | 569 | 25 |
Tilbakeslagssikringer av type AB dekker risikoer opp til væskekategori 5 ved tilkobling av tappevann. Dvs. "Væsker som utgjør en helserisiko på grunn av tilstedeværelse av mikroorganismer eller virus". Luftspalten i modulen oppfyller kravene i standarden.
Tilbakeslagssikringen består av en pumpe med regulator og integrert buffertank. Enheten er utstyrt med et brettavløp som er koblet til et dreneringsrør og ført til et gulvavløp. Den medfølgende trykkutjevningsbeholderen gir jevn drift og reduserer antall pumpestarter.
Modulens utforming gjør den enkel å installere, og den praktiske størrelsen gjør at den kan installeres på trange steder. Enheten er beregnet for fast veggmontering med de medfølgende veggbrakettene.
En trykksensor registrerer kontinuerlig endringer i systemet, for eksempel drenering, og starter pumpen når trykket faller under 2,5 bar. Når dreneringen stopper, stopper pumpen automatisk etter 10 sekunder. Regulatoren fyller automatisk opp buffertanken ved hjelp av en integrert nivåbryter.
Hovedmateriale: Plast
Inngående materialer: Messing, Stål, Plast
Temperatur (°C): 5 - 35
Trykklasse (PN): 6
ETIM klassifisering: EC004501 - Tilbakestrømningsbeskyttelse
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Under installasjonen må det innkommende vanntrykket ikke overstige 4,0 bar, installer om nødvendig en reduksjonsventil AT 4169-XX.
Enheten skal vedlikeholdes i henhold til produsentens anvisninger. For mer informasjon, se bruksanvisningen.
