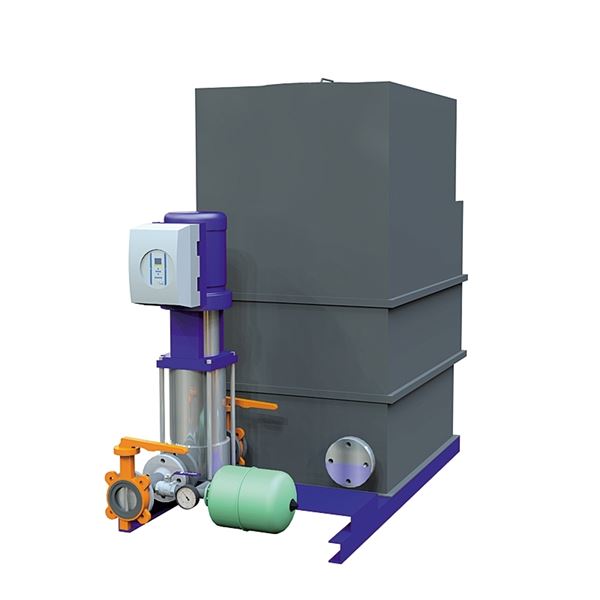

Tilbakeslagssikring type AB for væskekategori 5 i henhold til NS-EN 1717. Komplett enhet med modulær konstruksjon, pumpe og buffertank. CBU146 fra Resideo Braukmann (tidligere Honeywell).
| Dimensjonsområde (liter) | 350 - 540 |
|---|---|
| Trykklasse (PN) | 16 |
| Temperatur (°C) | 5 - 30 |
| Hovedmateriale | Plast |
| Artikkelnummer | Utførelse | DN | Kvalitetssikring | Antall | |
|---|---|---|---|---|---|
| AT 121091 | Beskyttelsesmodul | 32 | Væskekategori 5, NS-EN 1717 | 2026-04-08 | |
| AT 121092 | Beskyttelsesmodul | 40 | Væskekategori 5, NS-EN 1717 | 2026-04-08 | |
| AT 121093 | Beskyttelsesmodul | 50 | Væskekategori 5, NS-EN 1717 | Forespørsel | Tilbud |
| AT 121303 | Beskyttelsesmodul | 65 | Væskekategori 5, NS-EN 1717 | 2026-04-08 | |
| AT 128292 | Beskyttelsesmodul | 65 | Væskekategori 5, NS-EN 1717 | 2026-04-08 | |
| AT 121094 | Beskyttelsesmodul | 80 | Væskekategori 5, NS-EN 1717 | 2026-04-08 |
For å beskytte tappevannssystemer internt og eksternt mot tilbakestrømning ved hevert og overtrykk. Beskytter mot væsker opp til kategori 5. Tilbakeslagssikringen er av type AB i henhold til NS-EN 1717. Oppfyller kravene for tilkobling av tappevann til: spyling i avløpsanlegg, landbruk, spyling og rengjøring av sanitærutstyr på sykehus eller andre bruksområder der det kreves luftspalter.
PSG.261 Tilbakestrømningssikringer med luftespalte
Tilbakeslagsventil AT 1162-1..., tilbakeslagssikring type AB med buffertank for dekning av væskekategori 5 i henhold til NS-EN 1717. Utførelse med tank i polyetylen, volum 350 - 540 liter. Høytrykkspumpe med gjennomstrømning 7,0 - 43,0 m3/t og trykk 1,5 - 8,0 bar.
Væskekategori 5, NS-EN 1717
Tilbakeslagssikringen er konstruert i henhold til DIN 1988-500. Oppfyller kravene til Boverkets byggtekniske forskrift (BBR), tappevannsinstallasjoner. Oppfyller SS-EN 1717 som tilbakeslagssikring type AB for væskekategori 5. Enheten er CE-merket.
Produktmerking: Detaljer om produksjonsår, serienummer, modell, elektriske data, IP-klasse og trykk/flow er angitt på enhetens typeskilt. CE-merket.
REACH dato: 2023-06-14

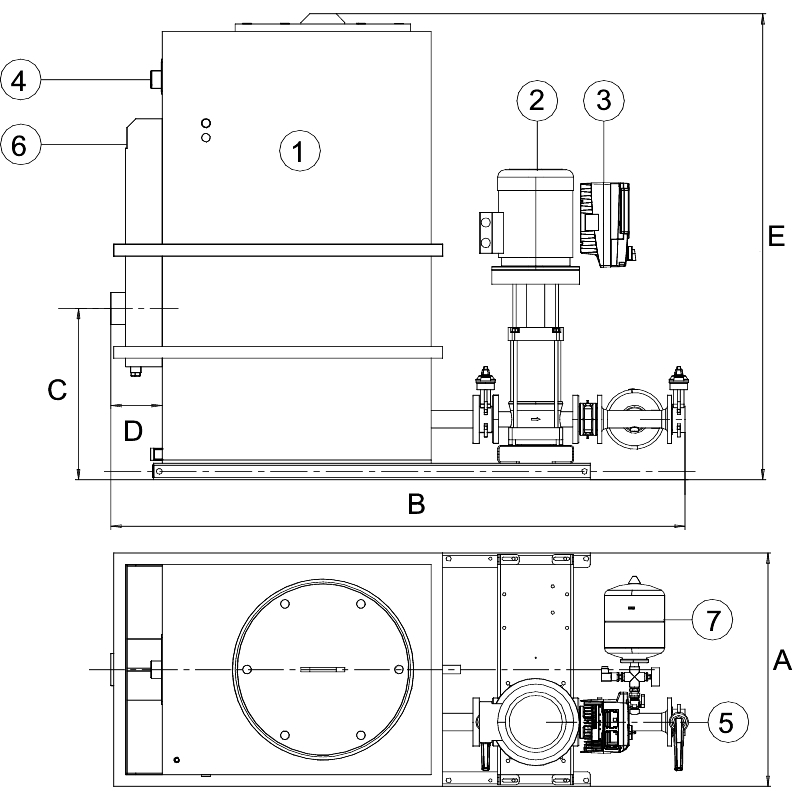

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Buffertank | |
| 2 | Sentrifugalpumpe | |
| 3 | Frekvensomformer | |
| 4 | Innløp | |
| 5 | Utløp | |
| 6 | Drenering av tavle | |
| 7 | Trykkutjevningsbeholder |

Dimensjonsområde (liter): 350 - 540
| DN | A | B | C | D | E | Netto vekt (kg) |
|---|---|---|---|---|---|---|
| 32 | 800 | 1543 | 587 | 175 | 1185 | 195 |
| 40 | 800 | 1600 | 587 | 175 | 1185 | 218 |
| 50 | 800 | 1965 | 587 | 175 | 1600 | 324 |
| 65 | 800 | 1990 | 587 | 175 | 1600 | 346 |
| 80 | 800 | 2000 | 587 | 175 | 1600 | 411 |
Tilbakeslagssikringer av type AB dekker risikoer opp til væskekategori 5 ved tilkobling av tappevann. Dvs. "Væsker som utgjør en helserisiko på grunn av tilstedeværelse av mikroorganismer eller virus". Luftspalten i modulen oppfyller standardkravene.
Helautomatisk enhet med modulær design som inkluderer høytrykkspumpe, frekvensomformer, trykkutjevningsbeholder og buffertank. Systemet startes og reguleres av trykket. Strømningen styres via frekvensomformeren. Hvis det forhåndsinnstilte trykket underskrides, starter pumpen, og frekvensomformeren regulerer enheten til den innstilte verdien slik at det alltid er et konstant trykk tilgjengelig. Strømningshastigheten reduseres når forbruket synker, og enheten slås av etter en definert minimum driftstid (0 til 600 sekunder, standardinnstillingen er 60 sekunder).
Vannnivået i buffertanken måles med to nivåbrytere. På utløpssiden er det en trykkutjevningsbeholder samt en trykksensor og en trykkmåler. Overløpet har en integrert hevertsikring og kan kobles direkte til avløpet.
Head (m): 81 - 100
Hovedmateriale: Plast
Inngående materialer: Støpejern, Rustfritt stål, Stål, Plast, Gummi
Material-notater: Se bruksanvisningen.
Temperatur (°C): 5 - 30
Trykklasse (PN): 16
ETIM klassifisering: EC004501 - Tilbakestrømningsbeskyttelse
Enheten skal vedlikeholdes i henhold til produsentens anvisninger. For mer informasjon, se bruksanvisningen.
