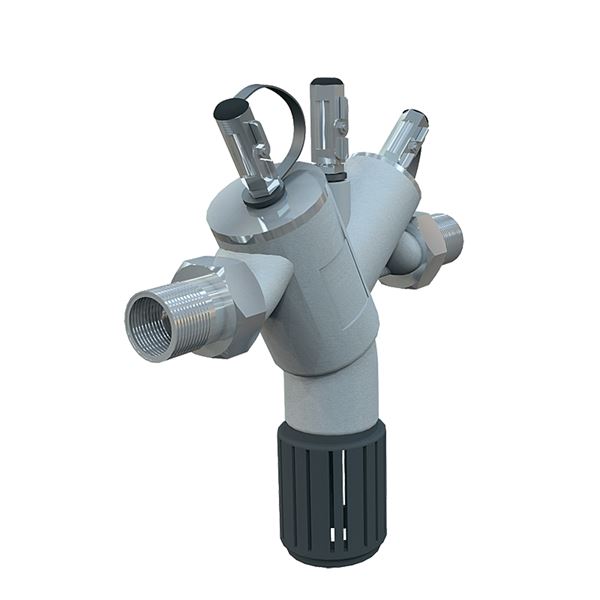

Tilbakeslagssikring AT 1168-SS

Bruksområde

Tilbakeslagssikringer brukes til å beskytte tappevannssystemer internt og eksternt mot hevert-tilbakestrømning og overtrykkstilbakestrømning. Beskyttelsesdekning for væske opp til kategori 4. Tilbakeslagssikringen er av type BA i henhold til SS-EN 1717. AT 1168B og 1168R har et integrert filter og er derfor svært godt egnet for kompakte installasjoner.

AMA-tekst

PSG.260 Sammensatte tilbakestrømningssikringer

Tilbakeslagsventil AT 1168-...SS DN..., beskyttelsesmodul komplett med tilbakeslagssikring type BA med doble tilbakeslagsventiler og mellomliggende trykkontrollert kammer med drenering, integrert filter, innløps- og utløpsventiler. PN10 i gjenget versjon. For maksimal beskyttelsesdekning av væskekategori 4 i henhold til NS-EN 1717.

Kvalitetssikring

Væskekategori 4, NS-EN 1717

Produktmerking: Merke, DN, PN, strømningshastighet, produsent og produksjonsnummer.
Separat inspeksjonsetikett.

Energi/miljødeklarasjon

Byggevaredeklarasjon: Godkjent

Produkt BVB ID: 124905

Meldepliktig i henhold til REACH: Nei

REACH dato: 2026-03-03

Mål og vekt

Dimensjonsområde (DN): 15 - 50

Funksjon og design

Tilbakeslagssikringer av type BA dekker risikoer opp til og med væskekategori 4 for tappevannstilkoblinger, dvs. "Væske som utgjør en helserisiko på grunn av tilstedeværelsen av ett eller flere giftige eller svært giftige stoffer eller ett eller flere radioaktive, mutagene eller kreftfremkallende stoffer".

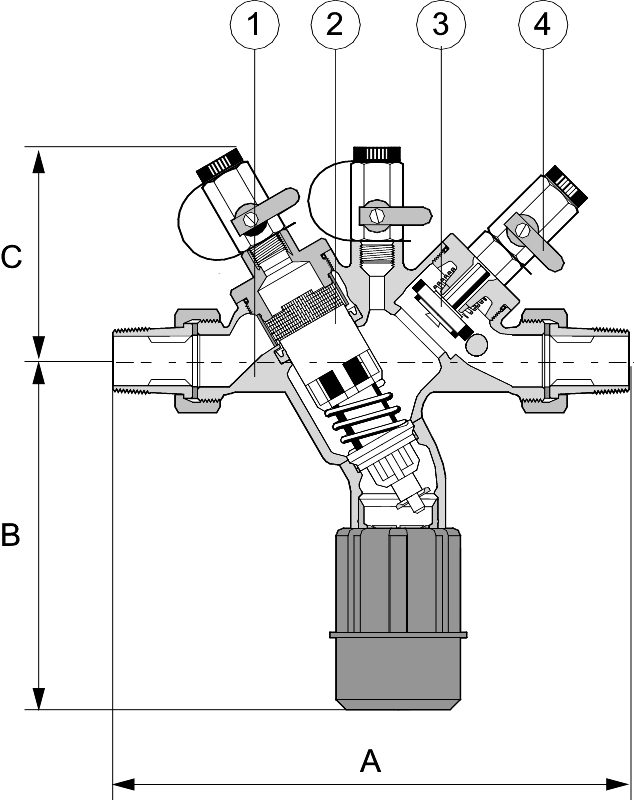

Tilbakeslagssikringen har doble tilbakeslagsventiler og mellomliggende kamre med drenering (dreneringsventilen er kombinert i en innsats med innløpets tilbakeslagsventil). Verneinnretningene arbeider med tre forskjellige trykksoner. Trykket i sone 1 er høyere enn i sone 2, som igjen er høyere enn i sone 3. En tømmeventil er koblet til sone 2 og åpnes når trykkforskjellen mellom sone 1 og sone 2 synker til 0,14 bar. Vannet i sone 2 tappes ut i atmosfæren. Dette forhindrer hevert- eller overtrykkstilbakestrømning i systemet.

Tilbakeslagssikringen skal installeres som en komplett beskyttelsesmodul. Beskyttelsesmodulen består av en tilbakeslagssikring av typen BA sammen med et integrert smussfilter. Avstengningsventiler er inkludert for innløp og utløp. Det er et absolutt krav at tilbakeslagssikringen installeres som en beskyttelsesmodul.

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): 0 - 65

Trykklasse (PN): 10

ETIM klassifisering: EC004501 - Tilbakestrømningsbeskyttelse

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Horisontal

Se bruksanvisning.
