Tilbakeslagssikring 1167-M

Bruksområde

Tilbakeslagssikringer brukes til å beskytte tappevannssystemer internt og eksternt mot hevert-tilbakestrømning og overtrykkstilbakestrømning. Beskyttelsesdekning for væske opp til kategori 4. Tilbakeslagssikringen er av type BA i henhold til SS-EN 1717.

AMA-tekst

PSG.260 Sammensatte tilbakestrømningssikringer

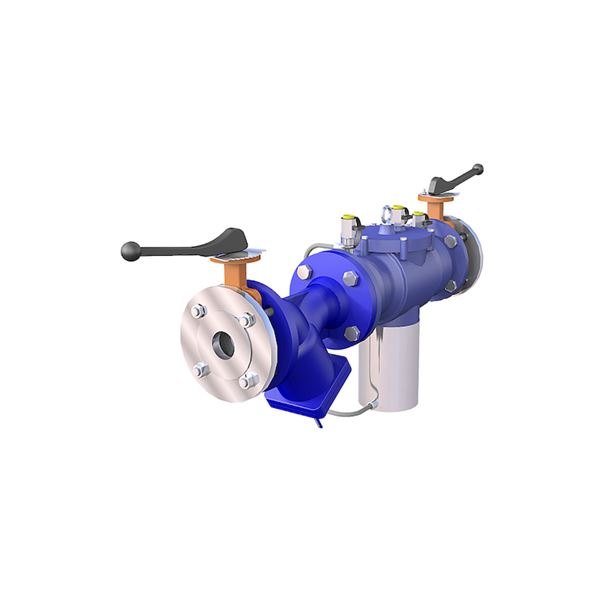

Tilbakeslagssikring AT 1167-...M (eller 1167R...M for utførelse i rustfritt stål) DN .... Komplett tilbakeslagssikring bestående av beskyttelsesenhet type BA med doble tilbakeslagsventiler og mellomliggende trykkregulert kammer med drenering, innløps- og utløpsventiler og smussfilter med ventil for drenering. PN 10 i flenset utførelse. For maksimal beskyttelsesdekning i væskekategori 4 i henhold til SS-EN 1717. AT 1167B er pulverlakkert innvendig og utvendig.

Kvalitetssikring

Væskekategori 4, NS-EN 1717

Beskyttelsesdekning for væsker t o m kategori 4. Tilbakeslagssikringen er av type BA i henhold til SS-EN 1717.

Produktmerking: Merke, DN, PN, strømningshastighet, produsent og produksjonsnummer.
Separat inspeksjonsetikett.

Energi/miljødeklarasjon

Mål og vekt

Dimensjonsområde (DN): 65 - 200

Funksjon og design

Tilbakeslagssikringer av type BA dekker risikoer opp til og med væskekategori 4 for tappevannstilkoblinger, dvs. "Væske som utgjør en helserisiko på grunn av tilstedeværelsen av ett eller flere giftige eller svært giftige stoffer eller ett eller flere radioaktive, mutagene eller kreftfremkallende stoffer".

Tilbakeslagssikringen har doble tilbakeslagsventiler og mellomliggende kamre med drenering. Verneinnretningene fungerer i tre forskjellige trykksoner. Trykket i sone 1 er høyere enn i sone 2, som igjen er høyere enn i sone 3. En dreneringsventil er koblet til sone 2 og åpner når trykkforskjellen mellom sone 1 og sone 2 faller til 0,14 bar. Vannet i sone 2 tappes ut i atmosfæren. Dette forhindrer hevert- eller overtrykkstilbakestrømning i systemet.

Tilbakeslagssikringen skal installeres som en komplett beskyttelsesmodul. Beskyttelsesmodulen består av en tilbakeslagssikring av typen BA sammen med et separat smussfilter. Avstengningsventiler er inkludert for innløp og utløp. Det er et absolutt krav at tilbakeslagssikringen installeres som en beskyttelsesmodul.

Tekniske data

Hovedmateriale: Sammensatt enhet

Inngående materialer: Støpejern, Rustfritt stål, Gummi, Annet

Temperatur (°C): 0 - 65

Trykklasse (PN): 10

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC004501 - Tilbakestrømningsbeskyttelse

MagiCAD Link: https://redir.magicloud.com/product/c1312ada-03f3-4d84-b798-564521be3a6f

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Horisontal

En tilbakeslagssikring må aldri installeres alene (beskyttelsesenhet), men må alltid installeres som en beskyttelsesmodul for å kunne kontrolleres i henhold til standarden SS-EN 1717. Installasjonstegningen viser en beskyttelsesmodul med to avstengningsventiler på hver side av tilbakeslagssikringen. Disse er nødvendige for vedlikehold av enheten. Et smussfilter må installeres mellom avstengningsventilen på oppstrøms side (innløpssiden) og tilbakeslagssikringen (for 1168C er smussfilteret integrert). Filterets renseplugg skal erstattes av en ventil for drenering.

- Tilbakeslagssikringen skal installeres på et egnet sted i drikkevannsinstallasjonen, så nær den potensielle risikokilden som mulig.

- Tilbakeslagssikringen skal monteres horisontalt med dreneringsåpningen vendt nedover.

- Sørg for at strømningspilen samsvarer med strømningsretningen.

- Tilbakeslagssikringen må ikke installeres der det er fare for oversvømmelse.

- Tilbakeslagssikringen skal installeres i et ventilert miljø (uforurenset luft).

- Tilbakeslagssikringen skal beskyttes mot frost og høye temperaturer.

- Alle tilbakeslagssikringer skal på et eller annet tidspunkt tømmes. Tømmeventilens utløp er forbundet med en luftspalte til et avløp med samme dimensjon som tilbakeslagssikringens rørstøtte. Under dimensjoner og vekt er tilkoblingsdimensjonen for tilbakeslagssikringens avløp angitt.

- Avløpet må ha kapasitet til å ta imot dreneringsstrømmen.

- Tilbakeslagssikringen kan bare installeres for forventede returstrømmer som ikke overstiger enhetens dreneringskapasitet.

- Tilbakeslagssikringen skal monteres slik at den ikke utsettes for ytre strekk- eller trykkrefter.

- Tilbakeslagssikringen skal være lett tilgjengelig og bør monteres mellom 0,5 og 1,5 meter over gulvet for å lette inspeksjon og service.

- H-målet i installasjonsdiagrammet angir minimumsavstanden over vernet som kreves for at det skal være tilgjengelig for service og enkel tilgang til trykkmåleruttakene på toppen av vernet. H-målet er den totale høyden på tilbakeslagssikringen.

- Tappestedene etter tilbakeslagssikringen skal merkes med "IKKE DRIKKEVANN" for å hindre at drikkevann i den forurensede sonen konsumeres. Merknad En magnetventil eller en hurtiglukkende ventil før eller etter tilbakeslagssikringen, eller et lite rørstrekk i forbindelse med et langt rørstrekk, kan skape ubalanse i systemet og føre til trykkstøt. En ekstra tilbakeslagsventil installert før eller etter tilbakeslagssikringen kan eliminere problemet. Etter installasjon utføres en funksjonskontroll. Eiendomsforvalteren har plikt til å varsle vannleverandøren ved tilkobling av tilbakeslagssikring type BA.
