VelgTilbakeslagssikringer brukes i tilbakestrømningsvern for å beskytte drikkevannssystemer internt og eksternt mot hevert-tilbakestrømning og overtrykkstilbakestrømning. Beskyttelsesdekning for væske opp til kategori 3. Tilbakeslagssikringen er av type CA i henhold til NS-EN 1717. Brukes for eksempel ved påfylling av varme- og kjølesystemer.
PSG.26 Tilbakestrømningssikringer

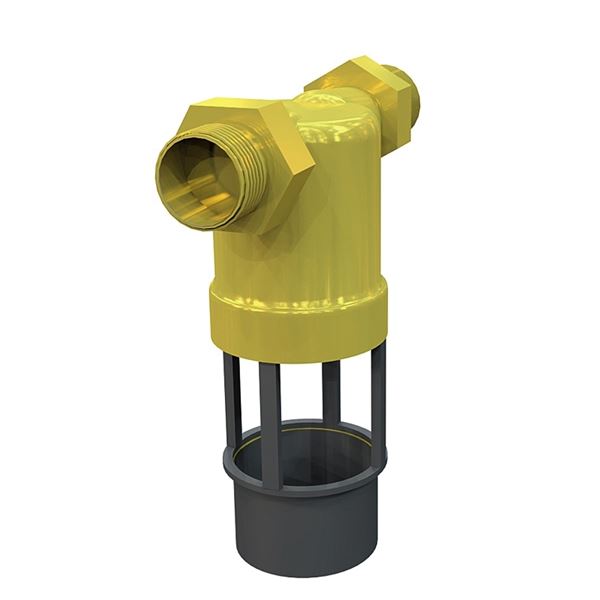

Tilbakeslagsventil AT 1169-X... med trykkstyrt mellomkammer. Tilbakeslagssikring type CA for maksimal beskyttelsesdekning i væskekategori 3 i henhold til NS-EN 1717.
AFS 2023:5, 8 paragraf, Væskekategori 3, NS-EN 1717
Testet i henhold til EN 14367.
Produktmerking: Merke, DN, PN, strømningshastighet, produsent og produksjonsnummer.
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 21104
Sundahus: C-
Meldepliktig i henhold til REACH
REACH dato: 2024-09-23

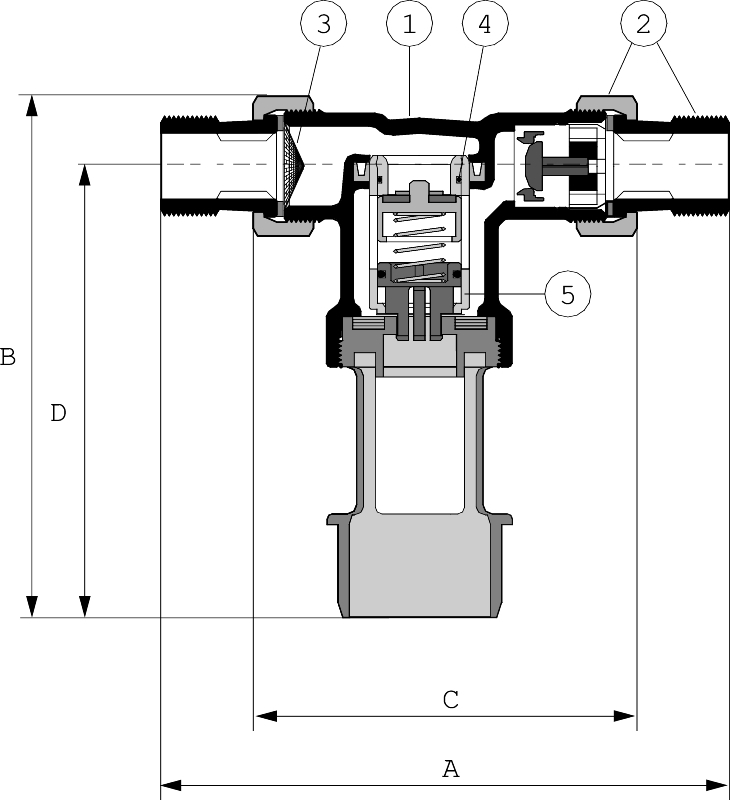

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Hus | Messing avzinkningshärdig (DZR) |
| 2 | Koblingsmutter/hylse | Messing avzinkningshärdig (DZR) |
| 3 | Sil | Rustfritt stål |
| 4 | Tetningsring | NBR (nitrilgummi) |
| 5 | Tetningsring | EPDM (etenpropengummi) |
Dimensjonsområde (DN): 15 - 20
| DN | A | B | C | D | Netto vekt (kg) |
|---|---|---|---|---|---|
| 15 | 142 | 114 | 82 | 97 | 0.51 |
| 20 | 150 | 114 | 82 | 93 | 0.7 |
Tilbakeslagssikring type CA dekker risikoer opp til væskekategori 3 ved tilkobling av drikkevann. Dvs. "Væske som utgjør en viss helserisiko på grunn av tilstedeværelsen av ett eller flere skadelige stoffer".
Tilbakeslagssikringen er delt inn i tre trykksoner med doble tilbakeslagsventiler og mellomliggende kamre med drenering. Mellomkammeret utgjør en sikkerhetssone mellom innkommende drikkevann og forurenset vann nedstrøms. Når differansetrykket mellom innløpssonen og mellomsonen synker til under 10 % av innløpstrykket, dreneres mellomkammeret til atmosfæren. Vakten beskytter mot både hevert-tilbakestrømning og overtrykkstilbakestrømning.
Tilbakeslagssikringen er utstyrt med en integrert sil i innløpet til sikringen.
Hovedmateriale: Messing
Hovedmaterialets kode: Messing avzinkningshärdig (DZR)
Inngående materialer: Messing, Rustfritt stål, Gummi
Inkludert materialkode: Messing avzinkningshärdig (DZR), EPDM (etenpropengummi)
Temperatur (°C): 0 - 65
Trykklasse (PN): 10
Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)
ETIM klassifisering: EC004501 - Tilbakestrømningsbeskyttelse
Strømningsretning: En-veis
Mulig monteringsposisjon: Horisontal
Mulige monteringsposisjonsnotater: Monteres horisontalt med drenering nedover.
Produktet kan ikke repareres utover rengjøring. Det kan være nødvendig å rengjøre innløpssilen for smuss og metallspon. Konusinnsatsen med tilbakeslagsventil kan fjernes ved å skru av avløpsrøret i bunnen. Monteres horisontalt med avløpet nedover.
