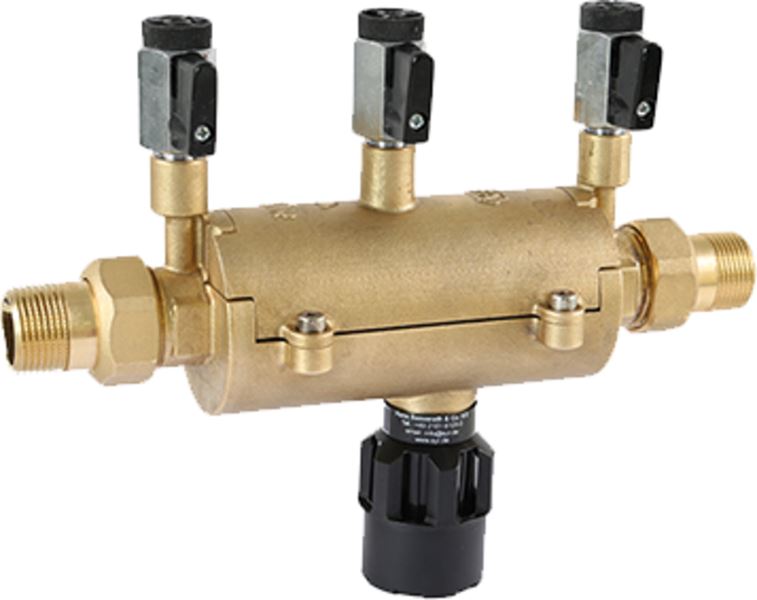

In line BA 6610 for væskekategori 4-DN-15-50.jpg

Patron til BA 6610 tilbakeslagssikring

Patron for utskifting av innmat i BA6610 tilbakeslagssikring

Dimensjonsområde (DN)15 - 50
Trykklasse (PN)10
Temperatur (°C)0 - 65
HovedmaterialePlast

Varianter

Artikkelnummer Artikelbeskrivelse Utførelse DN Avs.dato Antall
AT 112390 Patron til tilbakeslagssikring BA 6610 DN15 2025-11-03 På lager
AT 112391 Patron til tilbakeslagssikring BA 6610 DN20/25 2025-11-03 På lager
AT 112392 Patron til tilbakeslagssikring BA 6610 DN32/40/50 2025-11-03 Mindre enn 10 på lager

Produktinformasjon

Bruksområde

Benyttes ifm service på BA6610 tilbakeslagssikring.

Energi/miljødeklarasjon

BA6610 exploded view

Mål og vekt

Dimensjonsområde (DN): 15 - 50

Funksjon og design

Enheten inneholder hele innmaten til en BA6610 tilbakeslagssikring. Patronen byttes dersom BA6610 tilbakeslagssikring feiler den årlige testen.

Tekniske data

Hovedmateriale: Plast

Temperatur (°C): 0 - 65

Trykklasse (PN): 10

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Horisontal

Steng av BA6610 for vann både inn og ut.
Skru opp de 4 skruene som holder BA6610 sammen.
Løft ut den defekte patronen og erstatt med en ny.

Patronen kan kun monteres en vei i BA6610 (den riktige veien), da formgivningen ikke gjør det mulig å installere denne i feil retning.
