8535-_IMG_1.jpg Reflex

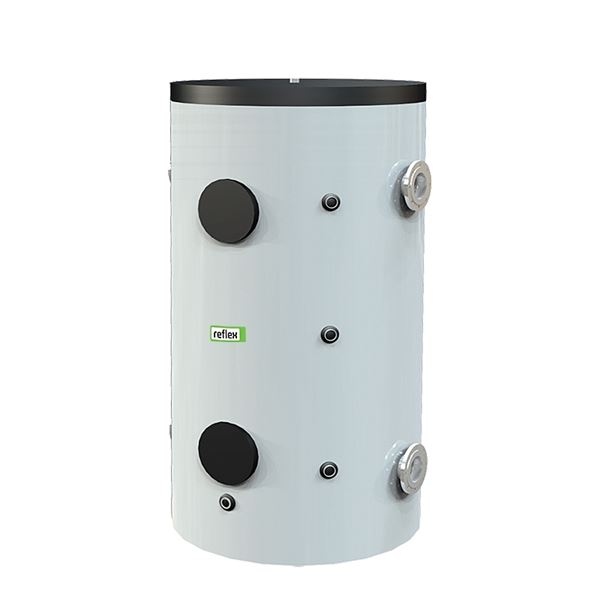

AT8535 Reflex Stora HF_S Akkumulatortank

Akkumulatortank for akkumulering av oppvarmingsvann eller blanding med opptil 50% glykol.

Dimensjonsområde (liter)300 - 1500
Trykklasse (PN)6 - 10
Temperatur (°C)20 - 95
HovedmaterialeStål

Varianter

Artikkelnummer Navn PN Volum (L) Avs.dato Antall
AT 110280 NRF 8400967 Stora HF_S 500 Reflex tank 4 x DN80/PN16 - 10 bar m/varmeiso 10 473 2024-10-14 Mindre enn 10 på lager
AT 110281 NRF 8400968 Stora HF_S 800 Reflex tank 4 x DN80/PN16 - 10 bar m/varmeiso 10 779 Forespørsel Tilbud
AT 110282 NRF 8400969 Stora HF_S 1000 Reflex tank 4 x DN125/PN16 -10 bar m/varmeisolering 10 919 2024-10-14 Mindre enn 10 på lager
AT 110283 NRF 8400971 Stora HF_S 1500 Reflex tank 4 x DN125/PN16 - 6 bar m/varmeis 6 1413 2024-10-14 Mindre enn 10 på lager

Produktinformasjon

Bruksområde

Akkumulatortank for akkumulering av varmtvann eller glykolblanding med opptil 50 % glykol. Maks arbeidstrykk / temperatur for lagring av varmtvann 500-1000 liter 10 bar / 95 °C, 1500 liter 6 bar / 95 °C.

AMA-tekst

PLD.21 Trykkbeholdere for oppvarmings- eller kjølemedier

Akkumulatortank AT 8535... med volum... liter ståltank for akkumulering av varmt vann eller blandinger med opptil 50 % glykol. Med 4 DN... tilkoblinger. To kummer i DN 180. Tre G 1/2" tilkoblinger for termometer/sensor. Utlufting G1 1/2". Avløp G1".

Kvalitetssikring

AFS 2016:1, 8 paragraf

Samsvarer med AFS 2016:1 § 8 og skal derfor ikke CE-merkes.

Mål og vekt

Dimensjonsområde (liter): 300 - 1500

Funksjon og design

Tanken består av en varmtvannsbeholder laget av stål, S235JRG2 (RSt 37-2), fleksibel PU-isolasjon som er en avtakbar kappe med laminert folieoverflate og glidelåser. Beholdere med volum opp til 1000 liter er isolert med 100 mm fleksibelt PU-skum (1500
liter, 120 mm) og leveres i pappesker på trepaller.

Dimensjonering
Kontakt Armatec.

Tekniske data

Hovedmateriale: Stål

Hovedmaterialets kode: Stål (Rst 37.2) (1.0038)

Temperatur (°C): 20 - 95

Trykklasse (PN): 6 - 10

BK04-kode: 20213 Tankar och avskiljare

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

Tanken er installert stående på en flat gulvflate.
Tankens tilkoblingsform er PN 16-flenser DIN EN 1092-1. Produktet er vedlikeholdsfritt.

Nedlastbar
