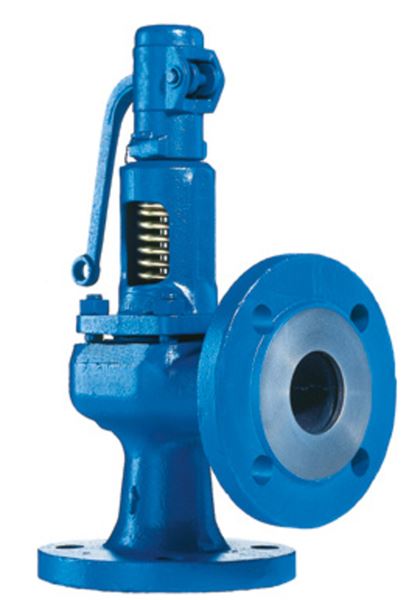

Sikkerhetsventil AT4312A

Flenset tilkobling. Åpent ventilhus. Metalltettende eller myktettende disk.

Dimensjonsområde (DN)	15 - 150
Trykklasse (PN)	16 - 40
Hovedmateriale	Stål

Varianter
Produktinformasjon

Varianter

Artikkelnummer	Utførelse	DN	PN	Åpningstrykk bar(g)	Temperatur (°C)	Setediameter (mm)	Avs.dato	Antall
AT 103171	Åpent løftehåndtak	25			-85 - 450		Forespørsel	Tilbud
AT 103174	Åpent løftehåndtak, Metallisk tetning	40	40	0,2 - 40	-85 - 450		Forespørsel	Tilbud

Produktinformasjon

Bruksområde

Brukes hovedsakelig i væskesystemer med varierende prosessforhold, som ved termisk ekspansjon og følsomme industrielle prosesser.

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-merket

Produktmerking: Fabrikat, AT-nummer, produsentens typenummer (4331), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.

Mål og vekt

Dimensjonsområde (DN): 15 - 150

Funksjon og design

Direktevirkende fjærbelastet sikkerhetsventil med normal karakteristikk. Med eller uten spak for manuell testing, gasstett topp.

Tekniske data

Hovedmateriale: Stål

Hovedmaterialets kode: Stål GP240GH N (1.0619)

Temperatur (°C): -270 - 450

Trykklasse (PN): 16 - 40

Forbindelse/Tilkobling: Flenset ANSI B16.5, Flenset DIN-EN1092

Produktfarge: RAL 5005 - Signal blått

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Mulige monteringsposisjonsnotater: Kan potensielt monteres i horisontal retning, rådfør med oss for å sikre korrekt utførelse.

Se vedlikeholdsmanual.
