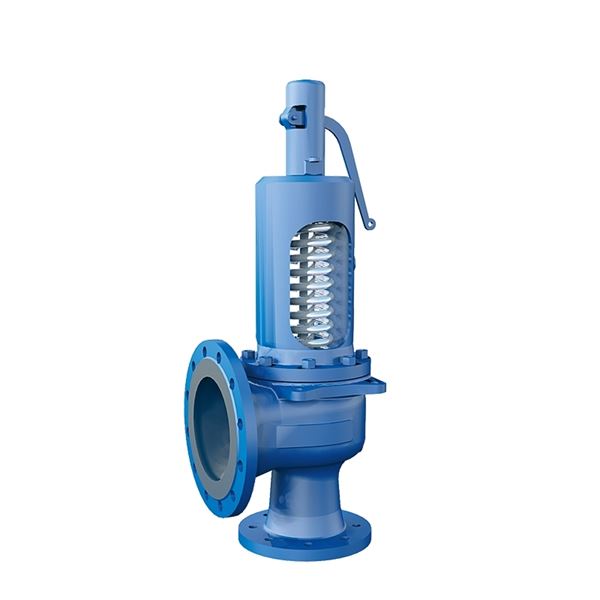

Sikkerhetsventil AT4422A

Høytløftende karakteristikk.
Flenset tilkobling.
Karbonstål.
Metalltettende eller myktettende disk. Åpent hus

Dimensjonsområde (DN)20 - 200
Trykklasse (PN)25 - 40
HovedmaterialeStål

Varianter

Artikkelnummer Utførelse DN PN Åpningstrykk bar(g) Temperatur (°C) Setediameter (mm) Avs.dato Antall
AT 106980 Åpent løftehåndtak, Metallisk tetning 25 40 0,1 - 40 -85 - 450 23 Forespørsel Tilbud
AT 106984 Åpent løftehåndtak, Metallisk tetning 32 40 0,1 - 40 -85 - 450 29 Forespørsel Tilbud
AT 106987 Åpent løftehåndtak, Metallisk tetning 40 40 0,1 - 40 -85 - 450 37 Forespørsel Tilbud
AT 106920 Åpent løftehåndtak, Metallisk tetning 100 40 0,1 - 40 -85 - 450 92 Forespørsel Tilbud
AT 107019 Åpent løftehåndtak, Metallisk tetning 40 40 0,1 - 40 -85 - 450 37 Forespørsel Tilbud
AT 127395 Åpent løftehåndtak, Metallisk tetning -85 - 450 Forespørsel Tilbud
AT 107024 Åpent løftehåndtak, Metallisk tetning 65 40 0,1 - 40 -85 - 450 60 Forespørsel Tilbud

Produktinformasjon

Bruksområde

Sikkerhetsventil for damp.

AMA-tekst

PSG.1 Sikkerhetsventiler

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktet er CE-merket

Energi/miljødeklarasjon

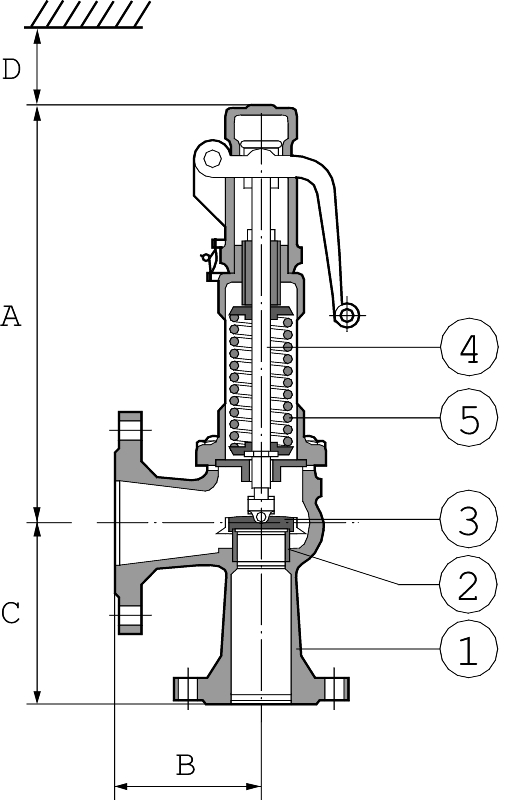

Liste over detaljer

PosKomponentMateriale
1VentilhusStål GP240GH N (1.0619)
2SeteSyrefast stål AISI 316L (1.4404, CF3M)
3KegleRustfritt stål (1.4122)
4SpindelSyrefast stål AISI 316L (1.4404, CF3M)
5Fjær (standard)Stål
6Fjær (ved temperatur >200 °C)Rustfritt stål AISI 302 (1.4310)
7StyreskiveRustfritt stål (1.4104)
8FjærdekselStøpejern GJS-400-15 (GGG40)
9Fjærplate 2 stkStål 11SMnPb30 (1.0718)

Mål og vekt

Dimensjonsområde (DN): 20 - 200

Funksjon og design

Høytløftende, fjærbelastet sikkerhetsventil for damp. Ikke egnet for væsker og gasser på grunn av den åpne fjærhetten, som er designet for å lufte og avkjøle fjæren fra den varme dampen. Stor avblåsningskapasitet da kjeglen er utstyrt med løftekrage. Med åpent håndhjul for manuell testing og betjening. Metallisk tetningskjegle.

Tekniske data

Hovedmateriale: Stål

Hovedmaterialets kode: Stål GP240GH N (1.0619)

Inngående materialer: Seigjern, Stål, Rustfritt stål, Annet

Inkludert materialkode: Rustfritt stål (1.4104), Rustfritt stål (1.4122), Rustfritt stål AISI 302 (1.4310), Syrefast stål AISI 316L (1.4404, CF3M), Stål GP240GH N (1.0619), Stål 11SMnPb30 (1.0718), Støpejern GJS-400-15 (GGG40), Støpejern GJS-400-18 (GGG40.3), PTFE (polytetrafluoreten), Rustfritt stål 431 (1.3541)

Temperatur (°C): -85 - 450

Trykklasse (PN): 25 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC011311 - Sikkerhetsventil

BK04-kode: 21001 Ventiler

Produktfarge: RAL 5005 - Signal blått

Åpningskarakteristikk: Høytløftende

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal

Se egen bruksanvisning.
