Høytløftende karakteristikk.
Flenset tilkobling.
Seigjern,
Metalltettende eller myktettende disk.
| Dimensjonsområde (DN) | 20 - 200 |
|---|---|
| Trykklasse (PN) | 16 - 40 |
| Hovedmateriale | Seigjern |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 106891 | Åpent løftehåndtak, Metallisk tetning | 25 | 40 | 0,1 - 40 | -60 - 350 | 23 | Forespørsel | Tilbud |
| AT 106916 | Åpent løftehåndtak, Metallisk tetning | 32 | 40 | 0,1 - 40 | -60 - 350 | 29 | Forespørsel | Tilbud |
| AT 106919 | Gasstett løfteanordning, Metallisk tetning | 32 | 40 | 0,1 - 40 | -60 - 350 | 29 | Forespørsel | Tilbud |
| AT 106924 | Åpent løftehåndtak, Metallisk tetning | 40 | 40 | 0,1 - 40 | -60 - 350 | 37 | Forespørsel | Tilbud |
| AT 106927 | Gasstett løfteanordning, Metallisk tetning | 40 | 40 | 0,1 - 40 | -60 - 350 | 37 | Forespørsel | Tilbud |
| AT 106940 | Åpent løftehåndtak, Metallisk tetning | 50 | 40 | 0,1 - 40 | -60 - 350 | 46 | Forespørsel | Tilbud |
| AT 106941 | Gasstett løfteanordning, Metallisk tetning | 50 | 40 | 0,1 - 40 | -60 - 350 | 46 | Forespørsel | Tilbud |
| AT 106945 | Gasstett løfteanordning, Metallisk tetning | 65 | 40 | 0,1 - 40 | -60 - 350 | 60 | Forespørsel | Tilbud |
| AT 126901 | Åpent løftehåndtak, Metallisk tetning | 100 | 40 | 0,1 - 40 | -60 - 350 | 92 | Forespørsel | Tilbud |
| AT 106913 | Gasstett løfteanordning, Metallisk tetning | 100 | 40 | 0,1 - 40 | -60 - 350 | 92 | Forespørsel | Tilbud |

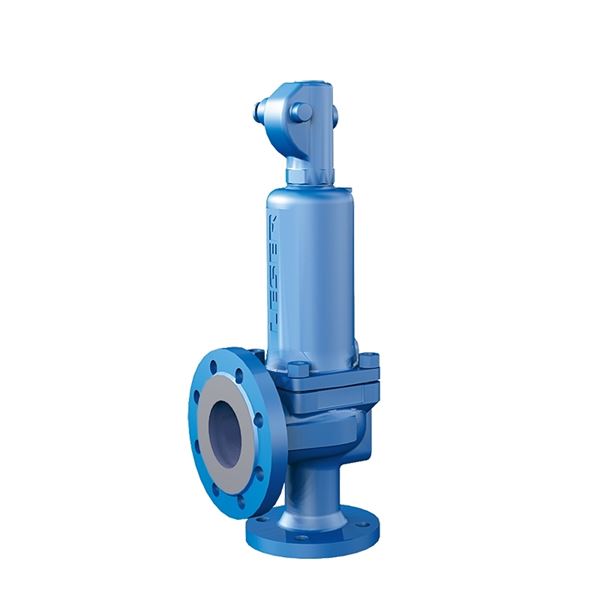

Sikkerhetsventil for trykkutstyr og rørsystemer for væsker og gasser.
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer 441, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Støpejern GJS-400-18 (GGG40.3) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404, CF3M) |
| 3 | Kegle | Rustfritt stål (1.4122) |
| 4 | Spindel | Martensitisk Rustfritt stål (1.4021) |
| 5 | Fjær (standard) | Stål |
| 6 | Fjær (ved temperatur >200 °C) | Rustfritt stål AISI 302 (1.4310) |
| 7 | Styreskive | Rustfritt stål (1.4104) |
| 8 | Fjærdeksel | Støpejern GJS-400-15 (GGG40) |
| 9 | Fjærplate 2 stk | Stål 11SMnPb30 (1.0718) |
| 10 | Justeringsskrue | Rustfritt stål (1.4104) |
| 11 | Bøssing justeringsskrue | PTFE (polytetrafluoreten) |
| 12 | Kule | Rustfritt stål 431 (1.3541) |
| 13 | Lettverk | Støpejern GJS-400-18 (GGG40.3) |
Dimensjonsområde (DN): 20 - 200
Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Stor avblåsningskapasitet fordi disken er utstyrt med løftekrage. Med eller uten løfte-mekanisme for manuell testing, gasstett fjærdeksel. Om mulig bør myktettende disk brukes da den har høyere tetthet og enklere å overhale.
Hovedmateriale: Seigjern
Hovedmaterialets kode: Støpejern GJS-400-15 (GGG40)
Inngående materialer: Seigjern
Inkludert materialkode: Støpejern GJS-400-15 (GGG40)
Temperatur (°C): -60 - 350
Trykklasse (PN): 16 - 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Produktfarge: RAL 5005 - Signal blått
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.
Se separat bruksanvisning.
Sertifikat - CE (PDF-fil, 695 kB)
Sertifikat - Øvrige (PDF-fil, 960 kB)
Sikkerhetsventil 4415 Produktdatablad (PDF-fil, 281 kB)
