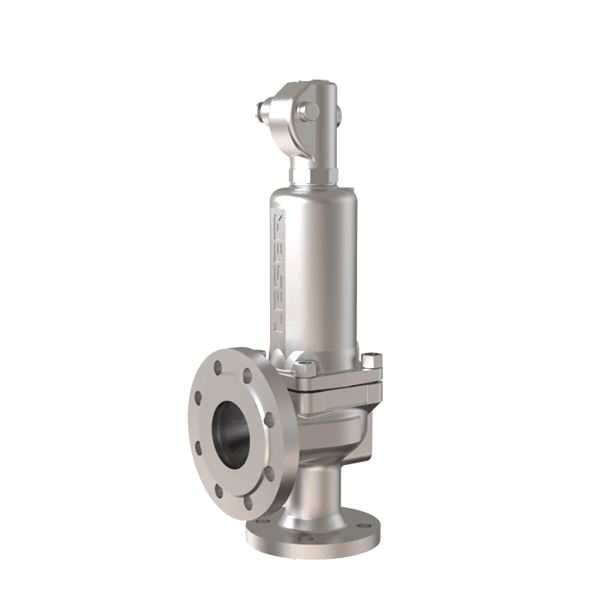

Sikkerhetsventil AT4414

Høytløftende karakteristikk.
Flenset tilkobling.
Rustfritt syrefast stål.
Metalltettende eller myktettende disk.

Dimensjonsområde (DN)25 - 200
Trykklasse (PN)25 - 40
HovedmaterialeRustfritt stål

Varianter

Artikkelnummer Utførelse DN PN Åpningstrykk bar(g) Temperatur (°C) Setediameter (mm) Avs.dato Antall
AT 106793 Uten løfteanordning, Metallisk tetning 25 40 0,1 - 40 -270 - 400 23 Forespørsel Tilbud
AT 106802 Gasstett løfteanordning, Metallisk tetning 25 40 0,1 - 40 -270 - 400 23 Forespørsel Tilbud
AT 106807 Uten løfteanordning, Metallisk tetning 32 40 0,1 - 40 -270 - 400 29 Forespørsel Tilbud
AT 106820 Uten løfteanordning, Metallisk tetning 50 40 0,1 - 33 -270 - 400 46 Forespørsel Tilbud
AT 106830 Uten løfteanordning, Metallisk tetning 65 40 0,1 - 28 -270 - 400 60 Forespørsel Tilbud
AT 106835 Uten løfteanordning, Metallisk tetning 80 40 0,1 - 13,6 -270 - 400 74 Forespørsel Tilbud

Produktinformasjon

Bruksområde

Sikkerhetsventil for trykkutstyr og rørsystemer for væsker og gasser.

AMA-tekst

PSG.1 Sikkerhetsventiler

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktet er CE-merket

Produktmerking: Merke, produsentens typenummer 441, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.

Energi/miljødeklarasjon

PosKomponentMateriale
1VentilhusSyrefast stål AISI 316 (1.4408, CF8M)
2SeteSyrefast stål AISI 316L (1.4404, CF3M)
3KegleSyrefast stål AISI 316L (1.4404, CF3M)
4SpindelSyrefast stål AISI 316L (1.4404, CF3M)
5Fjær (standard)Rustfritt stål AISI 302 (1.4310)
6StyreskiveSyrefast stål AISI 316L (1.4404, CF3M)
7FjærdekselSyrefast stål AISI 316L (1.4404, CF3M)
8Fjærplate 2 stkSyrefast stål AISI 316L (1.4404, CF3M)
9JusteringsskrueSyrefast stål AISI 316L (1.4404, CF3M)
10Bøssing justeringsskruePTFE (polytetrafluoreten)
11KuleSyrefast stål AISI 316 (1.4401)
12LettverkSyrefast stål AISI 316L (1.4404, CF3M)

Mål og vekt

Dimensjonsområde (DN): 25 - 200

Funksjon og design

Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Stor avblåsningskapasitet fordi disken er utstyrt med løftekrage. Med eller uten lettverk for manuell testing, gasstett fjærdeksel. Om mulig bør myktettende disk brukes da den har høyere tetthet og er lettere å overhale.

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): -270 - 400

Trykklasse (PN): 25 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC011311 - Sikkerhetsventil

BK04-kode: 21001 Ventiler

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal

Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.

Se separat bruksanvisning.
