Høytløftende karakteristikk.
Flenset tilkobling.
Karbonstål
Metalltettende disk.
Baktrykkskompenserende belg i rustfritt syrefast stål.
| Dimensjonsområde (DN) | 20 - 200 |
|---|---|
| Trykklasse (PN) | 25 - 40 |
| Hovedmateriale | Stål |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 106616 | Rustfri belg, Gasstett løfteanordning, Metallisk tetning | 40 | 40 | 3 - 40 | -85 - 450 | 37 | Forespørsel | Tilbud |
| AT 106674 | Rustfri belg, Gasstett løfteanordning, Metallisk tetning | 80 | 40 | 3 - 32 | -85 - 450 | 74 | Forespørsel | Tilbud |
| AT 106719 | Rustfri belg, Gasstett løfteanordning, Metallisk tetning | 200 | 25 | 0,2 - 20 | -85 - 450 | 165 | Forespørsel | Tilbud |

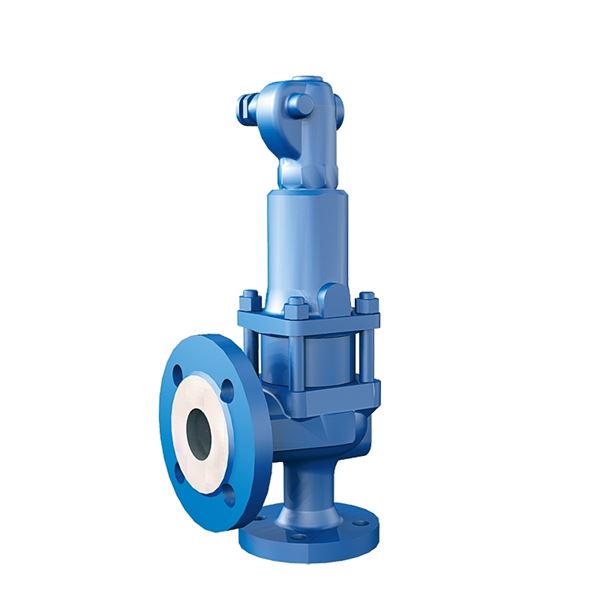

Sikkerhetsventil for trykkutstyr og rørsystemer for væsker og gasser. Utstyrt med rustfri baktrykkompenserende belg, som dels beskytter den øvre delen av ventilen mot væske og mulig forurensing, dels gjør at maksimalt tillatt baktrykk kan heves fra 15% til maks 30-35% av åpningtrykket. Det må imidlertid tas hensyn til konstruksjonstrykket på belgen. Med belg kan dimensjonen på utløpsrøret holdes nede. Belg er også anbefalt ved bruk av lyddemper.
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer 441, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404, CF3M) |
| 3 | Kegle | Rustfritt stål (1.4122) |
| 4 | Spindel | Martensitisk Rustfritt stål (1.4021) |
| 5 | Fjær (standard) | Stål |
Dimensjonsområde (DN): 20 - 200
Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Stor avblåsningskapasitet fordi disken er utstyrt med løftekrage. Med eller uten lettverk for manuell testing, gasstett fjærdeksel. EPDM-gummibelgen beskytter de bevegelige delene og fjæren mot smuss og korrosjon. Myktettende disk med EPDM O-ring..
Hovedmateriale: Stål
Hovedmaterialets kode: Stål GP240GH N (1.0619)
Inngående materialer: Stål
Inkludert materialkode: Stål GP240GH N (1.0619)
Temperatur (°C): -45 - 450
Trykklasse (PN): 25 - 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Produktfarge: RAL 5005 - Signal blått
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.
Se separat bruksanvisning.
