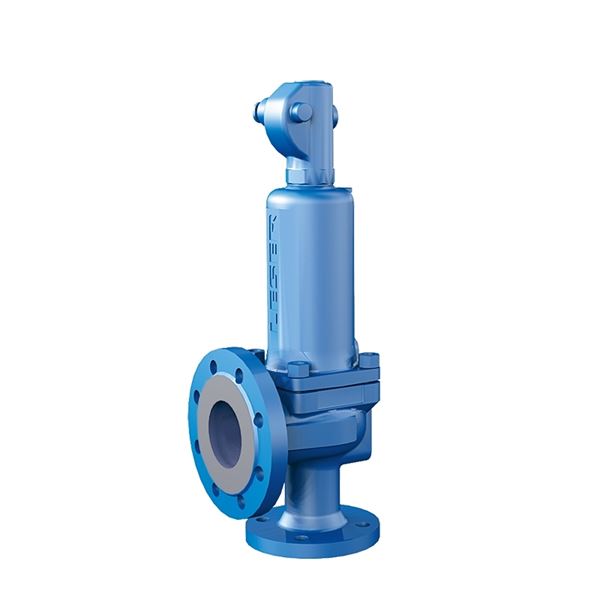

Sikkerhetsventil AT4412

Høytløftende karakteristikk.
Flenset tilkobling.
Karbonstål.
Metalltettende disk.

Dimensjonsområde (DN)	20 - 200
Trykklasse (PN)	25 - 40
Hovedmateriale	Stål

Varianter
Produktinformasjon
Nedlastbar

Varianter

Artikkelnummer	Utførelse	DN	PN	Åpningstrykk bar(g)	Temperatur (°C)	Setediameter (mm)	Avs.dato	Antall
AT 106540	Uten løfteanordning, Metallisk tetning	25	40	0,1 - 40	-85 - 450	23	Forespørsel	Tilbud
AT 106554	Gasstett løfteanordning, Metallisk tetning	25	40	0,1 - 40	-85 - 450	23	Forespørsel	Tilbud
AT 106590	Gasstett løfteanordning, Metallisk tetning	40	40	0,1 - 40	-85 - 450	37	Forespørsel	Tilbud
AT 106620	Uten løfteanordning, Metallisk tetning	50	40	0,1 - 40	-85 - 450	46	Forespørsel	Tilbud
AT 106629	Gasstett løfteanordning, Metallisk tetning	50	40	0,1 - 40	-85 - 450	46	Forespørsel	Tilbud
AT 106653	Gasstett løfteanordning, Metallisk tetning	65	40	0,1 - 40	-85 - 450	60	Forespørsel	Tilbud
AT 106659	Uten løfteanordning, Metallisk tetning	80	40	0,1 - 40	-85 - 450	74	Forespørsel	Tilbud
AT 106683	Gasstett løfteanordning, Metallisk tetning	100	40	0,1 - 40	-85 - 450	92	Forespørsel	Tilbud
AT 106678	Uten løfteanordning, Metallisk tetning	100	40	0,1 - 40	-85 - 450	92	Forespørsel	Tilbud

Produktinformasjon

Bruksområde

Sikkerhetsventil for trykkutstyr og rørsystemer for væsker og gasser.

AMA-tekst

PSG.1 Sikkerhetsventiler

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktet er CE-merket

Produktmerking: Merke, produsentens typenummer 441, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.

Energi/miljødeklarasjon

Pos	Komponent	Materiale
1	Ventilhus	Stål GP240GH N (1.0619)
2	Sete	Syrefast stål AISI 316L (1.4404, CF3M)
3	Kegle	Rustfritt stål (1.4122)
4	Spindel	Martensitisk Rustfritt stål (1.4021)
5	Fjær (standard)	Stål
6	Fjær (ved temperatur >200 °C)	Rustfritt stål AISI 302 (1.4310)
7	Styreskive	Rustfritt stål (1.4104)
8	Fjærdeksel	Støpejern GJS-400-15 (GGG40)
9	Fjærplate 2 stk	Stål 11SMnPb30 (1.0718)
10	Justeringsskrue	Rustfritt stål (1.4104)
11	Bøssing justeringsskrue	PTFE (polytetrafluoreten)
12	Kule	Rustfritt stål 431 (1.3541)
13	Lettverk	Støpejern GJS-400-18 (GGG40.3)

Mål og vekt

Dimensjonsområde (DN): 20 - 200

Funksjon og design

Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Stor avblåsningskapasitet fordi disken er utstyrt med løftekrage. Med eller uten løfte-mekanisme for manuell testing, gasstett fjærdeksel. Om mulig bør myktettende disk brukes da den har høyere tetthet og enklere å overhale.

Tekniske data

Hovedmateriale: Stål

Hovedmaterialets kode: Stål GP240GH N (1.0619)

Inngående materialer: Stål

Inkludert materialkode: Stål GP240GH N (1.0619)

Temperatur (°C): -85 - 450

Trykklasse (PN): 25 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC011311 - Sikkerhetsventil

BK04-kode: 21001 Ventiler

Produktfarge: RAL 5005 - Signal blått

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.

Se separat bruksanvisning.
