Høytløftende
Flenset
Støpejern
Myktettende eller metalltettende disk
| Dimensjonsområde (DN) | 20 - 150 |
|---|---|
| Trykklasse (PN) | 16 |
| Hovedmateriale | Støpejern |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 106397 | Uten løfteanordning, Metallisk tetning | 20 | 16 | 0,1 - 16 | -10 - 300 | 18 | Forespørsel | Tilbud |
| AT 106410 | Åpent løftehåndtak, Metallisk tetning | 25 | 16 | 0,1 - 16 | -10 - 300 | 23 | Forespørsel | Tilbud |
| AT 126436 | Gasstett løfteanordning, Metallisk tetning | 20 | 16 | 0,1 - 16 | -10 - 300 | 18 | Forespørsel | Tilbud |
| AT 106432 | Uten løfteanordning, Metallisk tetning | 40 | 16 | 0,1 - 16 | -10 - 300 | 37 | Forespørsel | Tilbud |
| AT 106488 | Åpent løftehåndtak, Metallisk tetning | 65 | 16 | 0,1 - 16 | -10 - 300 | 60 | Forespørsel | Tilbud |
| AT 127060 | Gasstett løfteanordning, Metallisk tetning | 32 | 16 | 0,1 - 16 | -10 - 300 | 29 | Forespørsel | Tilbud |
| AT 106449 | Gasstett løfteanordning, Metallisk tetning | 40 | 16 | 0,1 - 16 | -10 - 300 | 37 | Forespørsel | Tilbud |
| AT 106507 | Gasstett løfteanordning, Metallisk tetning | 80 | 16 | 0,1 - 16 | -10 - 300 | 74 | Forespørsel | Tilbud |
| AT 106453 | Gasstett løfteanordning, Myktetning Viton | 40 | 16 | 0,1 - 16 | -10 - 180 | 37 | Forespørsel | Tilbud |
| AT 106419 | Gasstett løfteanordning, Metallisk tetning | 25 | 16 | 0,1 - 16 | -10 - 300 | 23 | Forespørsel | Tilbud |
Sikkerhetsventil for trykkutstyr og rørsystemer for væsker og gasser.
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer 441, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Støpejern GJL-250 (GG25) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404, CF3M) |
| 3 | Kegle | Rustfritt stål (1.4122) |
| 4 | Spindel | Martensitisk Rustfritt stål (1.4021) |
| 5 | Fjær (standard) | Stål |
| 6 | Fjær (ved temperatur >200 °C) | Rustfritt stål AISI 302 (1.4310) |
| 7 | Styreskive | Rustfritt stål (1.4104) |
| 8 | Fjærdeksel | Støpejern GJS-400-15 (GGG40) |
| 9 | Fjærplate 2 stk | Stål 11SMnPb30 (1.0718) |
| 10 | Justeringsskrue | Rustfritt stål (1.4104) |
| 11 | Bøssing justeringsskrue | PTFE (polytetrafluoreten) |
| 12 | Kule | Rustfritt stål 431 (1.3541) |
| 13 | Lettverk | Støpejern GJS-400-18 (GGG40.3) |
Dimensjonsområde (DN): 20 - 150

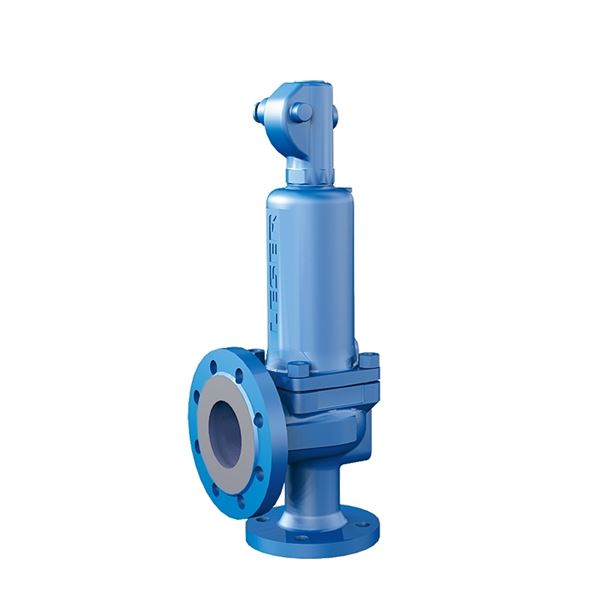

Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Stor avblåsningskapasitet fordi disken er utstyrt med løftekrage. Med eller uten løfte-mekanisme for manuell testing, gasstett fjærdeksel.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Støpejern
Inkludert materialkode: Støpejern GJL-250 (GG25)
Temperatur (°C): -10 - 300
Trykklasse (PN): 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp. Det er mulig å montere horisontalt, men i slike tilfeller er det viktig å ta kontakt med oss for en teknisk evaluering, da det er begrensinger på trykk og utløpsmontasje.
Se separat bruksanvisning
