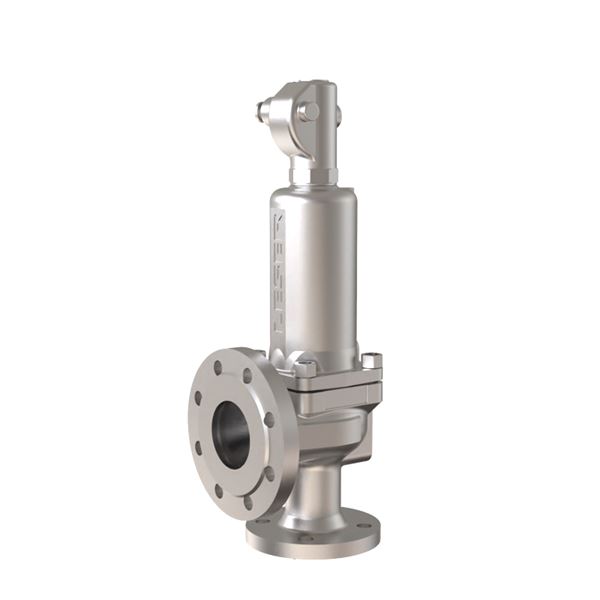

Sikkerhetsventil med høytløftende karakteristikk. Flenset tilkobling. Av rustfritt syrefast stål. Myktettende disk.
| Dimensjonsområde (DN) | 25 - 200 |
|---|---|
| Trykklasse (PN) | 25 - 40 |
| Hovedmateriale | Rustfritt stål |
Sikkerhetsventil for trykkutstyr og rørsystemer for væsker og gasser.
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer 441, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Syrefast stål AISI 316 (1.4408, CF8M) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404, CF3M) |
| 3 | Kegle | Syrefast stål AISI 316L (1.4404, CF3M) |
| 4 | Spindel | Syrefast stål AISI 316L (1.4404, CF3M) |
| 5 | Fjær (standard) | Rustfritt stål AISI 302 (1.4310) |
| 6 | Styreskive | Syrefast stål AISI 316L (1.4404, CF3M) |
| 7 | Fjærdeksel | Syrefast stål AISI 316L (1.4404, CF3M) |
| 8 | Fjærplate 2 stk | Syrefast stål AISI 316L (1.4404, CF3M) |
| 9 | Justeringsskrue | Syrefast stål AISI 316L (1.4404, CF3M) |
| 10 | Bøssing justeringsskrue | PTFE (polytetrafluoreten) |
| 11 | Kule | Syrefast stål AISI 316 (1.4401) |
| 12 | Lettverk | Syrefast stål AISI 316L (1.4404, CF3M) |
Dimensjonsområde (DN): 25 - 200
Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Stor avblåsningskapasitet fordi disken er utstyrt med løftekrage. Med eller uten lettverk for manuell testing, gasstett fjærdeksel.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -45 - 180
Trykklasse (PN): 25 - 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.
Se separat bruksanvisning.
Sertifikat - CE (PDF-fil, 695 kB)
Sertifikat - Øvrige (PDF-fil, 960 kB)
