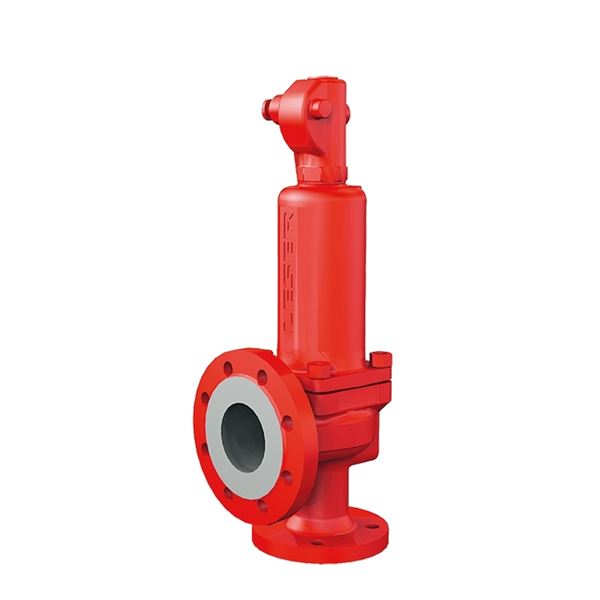

Sikkerhetsventil med høytløftende karakteristikk. Flenset tilkobling. Av støpejern, myktettende disk i EPDM. Tettende belg i EPDM-gummi.
| Dimensjonsområde (DN) | 20 - 150 |
|---|---|
| Trykklasse (PN) | 16 |
| Hovedmateriale | Støpejern |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 128509 | Gummibelg, Åpent løftehåndtak, Myktetning EPDM | 25 | 16 | 1 - 10 | -10 - 150 | 23 | Forespørsel | Tilbud |
| AT 106354 | Gummibelg, Åpent løftehåndtak, Myktetning EPDM | 40 | 16 | 1 - 10 | -10 - 150 | 37 | Forespørsel | Tilbud |
Sikkerhetsventil for eks. lavtrykks dampkjeler og dampkar. Også egnet for vannsystemer med krav til stor utblåsningskapasitet.
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer 440, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Støpejern GJL-250 (GG25) |
| 2 | Sete | Syrefast stål AISI 316L (1.4404, CF3M) |
| 3 | Kegle | Rustfritt stål (1.4122) |
| 4 | Spindel | Martensitisk Rustfritt stål (1.4021) |
| 5 | Fjær | Stål |
| 6 | Styreskive | Støpejern GJS-400-15 (GGG40) |
| 7 | Fjærdeksel | Støpejern GJS-400-15 (GGG40) |
| 8 | Fjærplate 2 stk | Stål 11SMnPb30 (1.0718) |
| 9 | Justeringsskrue | Rustfritt stål (1.4104) |
| 10 | Bøssing justeringsskrue | PTFE (polytetrafluoreten) |
| 11 | Kule | Rustfritt stål 431 (1.3541) |
| 12 | Lettverk | Støpejern GJS-400-15 (GGG40) |
Dimensjonsområde (DN): 20 - 150
Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Stor avblåsningskapasitet fordi disken er utstyrt med løftekrage.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Støpejern
Inkludert materialkode: Støpejern GJL-250 (GG25)
Temperatur (°C): -10 - 150
Trykklasse (PN): 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Produktfarge: RAL 3002 - Karminrød
Åpningskarakteristikk: Høytløftende
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.
Se separat bruksanvisning.
