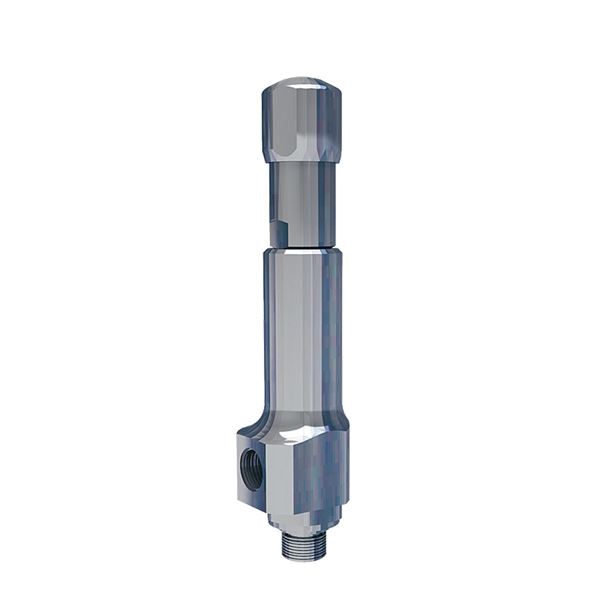

Sikkerhetsventil AT 4595- (438/439)

Bruksområde

Sikkerhetsventil for trykkutstyr og rørsystemer for væsker og luft/gasser. For lav kapasitet, derfor egnet for f.eks. termisk ekspansjon. Stort trykk- og temperaturområde.

AMA-tekst

PSG.1 Sikkerhetsventiler

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktet er CE-merket

Produktmerking: Merke, produsentens typenummer (4374), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.

Energi/miljødeklarasjon

Mål og vekt

Dimensjonsområde (DN): 10 - 25

Funksjon og design

Direktevirkende fjærbelastet sikkerhetsventil med normal-løftende karakteristikk. Med lettverk for manuell testing eller med gasstett deksel. Ventilen har en utvendig gjenget tilkobling på innløpet og en innvendig gjenge på utløpet.

Andre koblinger kan tilbys ved behov (f.eks. NPT-gjenger eller andre størrelser).

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M)

Temperatur (°C): -45 - 180

Trykklasse (PN): 68 - 180

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP), Utvendig gjenge ISO 7-1 (BSPT, Kr), Utvendig gjenge NPT (ANSI/ASME B), Flenset ANSI B16.5, Flenset DIN-EN1092, Innvendige gjenger ISO 228-1 (G, BSPP), Innvendig gjenge ISO 7-1 (BSPT, Kr), Innvendig gjenge NPT (ANSI/ASME B)

ETIM klassifisering: EC011311 - Sikkerhetsventil

BK04-kode: 21001 Ventiler

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal

Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp. Det er mulig å montere horisontalt, men i slike tilfeller er det viktig å ta kontakt med oss for en teknisk evaluering, da det er begrensinger på trykk og utløpsmontasje.

Se separat bruksanvisning.
