Kompakt.
Gjenget tilkobling.
Rustfritt syrefast stål.
Metalltettende disk.
| Dimensjonsområde (DN) | 10 - 25 |
|---|---|
| Trykklasse (PN) | 68 - 400 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 106097 | Uten løfteanordning, Metallisk tetning | 15 | 68 | 0,1 - 68 | -270 - 280 | 10 | Forespørsel | Tilbud |
| AT 106148 | Gasstett løfteanordning, Metallisk tetning | 15 | 68 | 0,1 - 68 | -270 - 280 | 10 | Forespørsel | Tilbud |
| AT 106117 | Uten løfteanordning, Metallisk tetning | 15 | 68 | 0,1 - 68 | -270 - 280 | 10 | Forespørsel | Tilbud |
| AT 106024 | Uten løfteanordning, Metallisk tetning | 15 | 330 | 180,01 - 330 | -270 - 280 | 6 | Forespørsel | Tilbud |
| AT 106133 | Gasstett løfteanordning, Metallisk tetning | 25 | 68 | 0,1 - 68 | -270 - 280 | 10 | Forespørsel | Tilbud |
Sikkerhetsventil for trykkutstyr og rørsystemer for væsker, damp og luft/gasser. For lave kapasiteter og derfor egnet for f.eks termisk ekspansjon. Stort trykk- og temperaturområde.
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Ventilen oppfyller kravene i henhold til ISO 4126, samt AFS 2016:1 (direktivet for trykkbærende innretninger) og PED 2014/EU/68 (Pressure Equipment Directive) i kategori IV, væskegruppe 1 og 2.
Produktmerking: Merke, produsentens typenummer (4374), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|
Dimensjonsområde (DN): 10 - 25

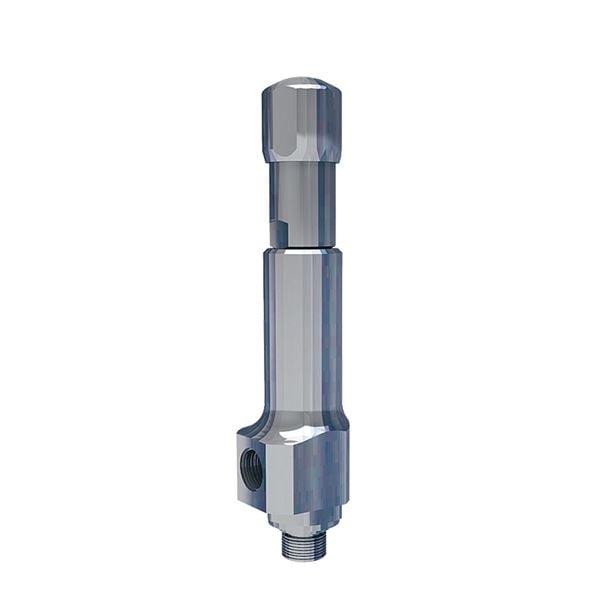

Direktevirkende fjærbelastet sikkerhetsventil med normal-løftende karakteristikk. Med lettverk for manuell testing eller med gasstett deksel. Ventilen har en utvendig gjengeforbindelse på innløpet og en innvendig gjenge på utløpet.
Andre koblinger kan tilbys ved behov (f.eks. NPT-gjenger eller andre størrelser). Ventilen kan også tilbys med en PTFE- eller PCTFE-disk. PTFE-disken tåler -200 til +200 °C, PCTFE-disken tåler -240 til +150 °C.
Se AT4981-serien for hygienisk design, i eget produktblad.
For ventiler med gjengekoblinger for større kapasiteter og/eller høyere trykk og temperaturer, se AT4585-serien i henhold til eget produktblad.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M)
Temperatur (°C): -270 - 280
Trykklasse (PN): 68 - 400
Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP), Utvendig gjenge ISO 7-1 (BSPT, Kr), Utvendig gjenge NPT (ANSI/ASME B), Flenset ANSI B16.5, Flenset DIN-EN1092, Innvendige gjenger ISO 228-1 (G, BSPP), Innvendig gjenge ISO 7-1 (BSPT, Kr), Innvendig gjenge NPT (ANSI/ASME B)
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp. Det er mulig å montere horisontalt, men i slike tilfeller er det viktig å ta kontakt med oss for en teknisk evaluering, da det er begrensinger på trykk og utløpsmontasje.
Se separat bruksanvisning.
