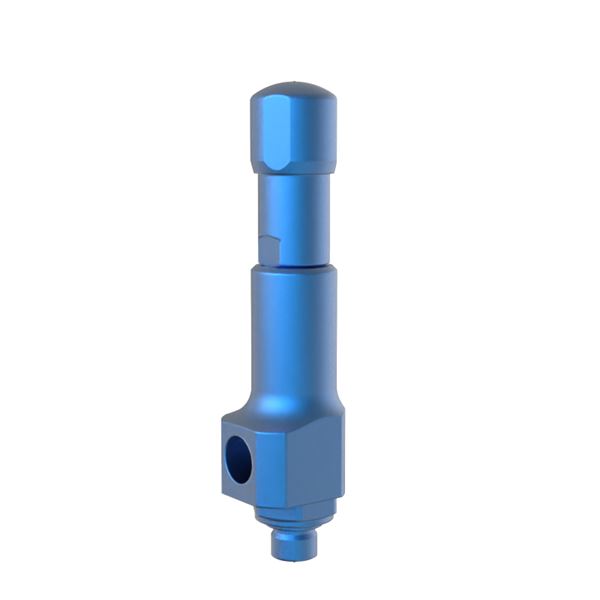

Sikkerhetsventil med "normal" karakteristikk. Gjenget tilkobling. Av blåmalt rustfritt stål, myktettende disk. G1/2", G3/4"-G1/2".
| Dimensjonsområde (DN) | 15 - 20 |
|---|---|
| Trykklasse (PN) | 93 - 180 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 106234 | Gasstett løfteanordning, Myktetning EPDM | 25 | 93 | 5 - 93 | -10 - 150 | 10 | Forespørsel | Tilbud |
| AT 106265 | Gasstett løfteanordning, Myktetning Viton | 15 | 180 | 93,01 - 180 | -10 - 180 | 10 | Forespørsel | Tilbud |
Sikkerhetsventil for trykkutstyr og rørsystemer for væsker og luft/gasser. For lave kapasiteter og derfor egnet for f.eks termisk ekspansjon. Stort trykk- og temperaturområde.
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer (4373), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
Byggevaredeklarasjon: Godkjent
Produkt BVB ID: 117349
Sundahus: B
| Pos | Komponent | Materiale |
|---|
Dimensjonsområde (DN): 15 - 20
Direktevirkende fjærbelastet sikkerhetsventil med normal-løftende karakteristikk. Med lettverk for manuell testing eller med gasstett deksel. Ventilen har en utvendig gjengeforbindelse på innløpet og en innvendig gjenge på utløpet.
Andre koblinger kan tilbys ved behov (f.eks. NPT-gjenger eller andre størrelser).
Se AT4981-serien for hygienisk design, i eget produktblad.
For ventiler med gjengekoblinger for større kapasiteter og/eller høyere trykk og temperaturer, se AT4585-serien i henhold til eget produktblad.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Rustfritt stål (1.4104)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Rustfritt stål (1.4104)
Temperatur (°C): -10 - 150
Trykklasse (PN): 93 - 180
Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Produktfarge: RAL 5005 - Signal blått
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp. Det er mulig å montere horisontalt, men i slike tilfeller er det viktig å ta kontakt med oss for en teknisk evaluering, da det er begrensinger på trykk og utløpsmontasje.
Se separat bruksanvisning.
