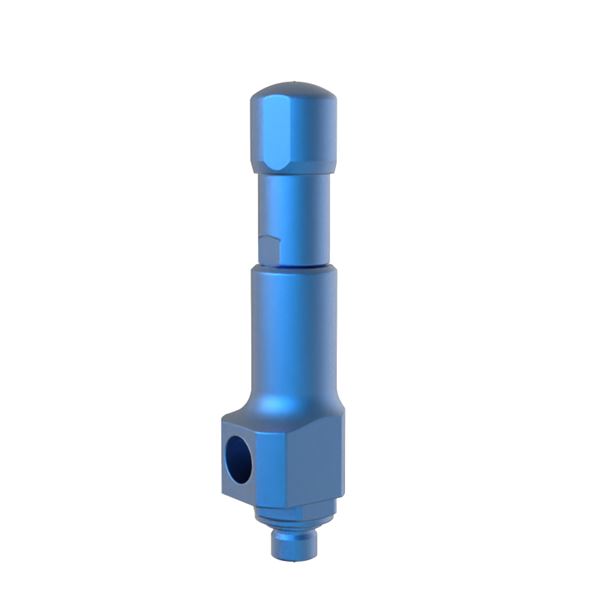

Sikkerhetsventil med "normal" karakteristikk. Gjenget tilkobling. Av blåmalt rustfritt stål, metalltettende disk. G1/2", G3/4"-G1/2".
| Dimensjonsområde (DN) | 15 - 20 |
|---|---|
| Trykklasse (PN) | 93 - 365 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 105949 | Gasstett løfteanordning, Metallisk tetning | 15 | 93 | 0,1 - 93 | -10 - 220 | 10 | Forespørsel | Tilbud |
| AT 105924 | Uten løfteanordning, Metallisk tetning | 15 | 93 | 0,1 - 93 | -10 - 220 | 10 | Forespørsel | Tilbud |
| AT 105968 | Uten løfteanordning, Metallisk tetning | 15 | 180 | 93,01 - 180 | -10 - 220 | 10 | Forespørsel | Tilbud |
| AT 106005 | Uten løfteanordning, Metallisk tetning | 15 | 365 | 180,01 - 365 | -10 - 220 | 6 | Forespørsel | Tilbud |
Sikkerhetsventil for trykkutstyr og rørsystemer for væsker, damp og luft/gasser. For lave kapasiteter og derfor egnet for f.eks termisk ekspansjon. Stort trykk- og temperaturområde.
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Byggevaredeklarasjon: Godkjent
Produkt BVB ID: 117349
Sundahus: D
| Pos | Komponent | Materiale |
|---|
Dimensjonsområde (DN): 15 - 20
| DN | 15 |
|---|---|
| A | 30 |
| B | 14 |
| C | 33 |
| D | 165 |
Direktevirkende fjærbelastet sikkerhetsventil med normal karakteristikk. Utstyrt med lettvektsspak for manuell testing eller med gasstett deksel. Ventilen har en utvendig gjenget tilkobling på innløpet og en innvendig gjenget tilkobling på utløpet.
Andre tilkoblinger kan tilbys ved behov (som NPT-gjenger eller andre størrelser).
Se AT4981-serien for hygienisk design, i eget produktblad.
For ventiler med gjengekoblinger for større kapasiteter og/eller høyere trykk og temperaturer, se AT4585-serien i henhold til eget produktblad.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Rustfritt stål (1.4104)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Rustfritt stål (1.4104)
Temperatur (°C): -10 - 220
Trykklasse (PN): 93 - 365
Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Produktfarge: RAL 5005 - Signal blått
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Se egen bruksanvisning.
