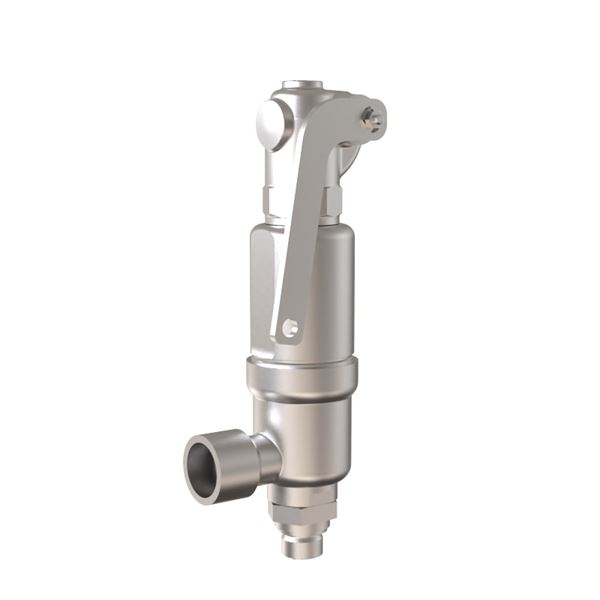

Sikkerhetsventil AT 4589A (4594)

Bruksområde

Sikkerhetsventil for trykkutstyr og rørsystemer for væsker, damp og luft/gasser. Ikke egnet som overstrømsventil. For middels kapasitet. Stort trykk- og temperaturområde.

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-merket

Produktmerking: Merke, produsentens typenummer (4594/4624), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.

Energi/miljødeklarasjon

Mål og vekt

Dimensjonsområde (DN): 15 - 50

Funksjon og design

Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Med eller uten lettverk for manuell testing. Med metalltettende disk. Om mulig bør myktettende disk brukes da den har høyere tetthet og er lettere å overhale.

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M)

Temperatur (°C): -270 - 400

Trykklasse (PN): 350 - 850

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP), Utvendig gjenge ISO 7-1 (BSPT, Kr), Utvendig gjenge NPT (ANSI/ASME B), Flenset ANSI B16.5, Flenset DIN-EN1092, Innvendige gjenger ISO 228-1 (G, BSPP), Innvendig gjenge ISO 7-1 (BSPT, Kr), Innvendig gjenge NPT (ANSI/ASME B)

ETIM klassifisering: EC011311 - Sikkerhetsventil

BK04-kode: 21001 Ventiler

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.

Se separat bruksanvisning.
