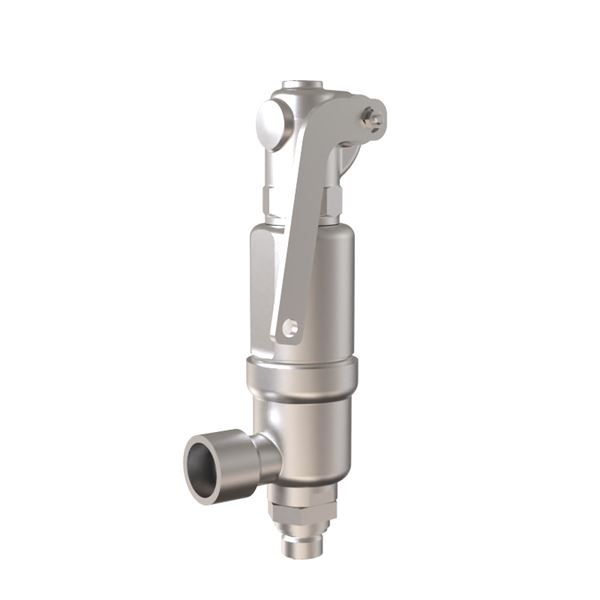

Sikkerhetsventil AT 4588A (459)

Sikkerhetsventil med høytløftende karakteristikk. Gjenget tilkobling. Av rustfritt syrefast stål, metalltettende disk. G3/4"-G1".

Dimensjonsområde (DN)	20 - 25
Trykklasse (PN)	100 - 250
Hovedmateriale	Rustfritt stål

Varianter
Produktinformasjon
Nedlastbar

Varianter

Artikkelnummer	Utførelse	DN	PN	Åpningstrykk bar(g)	Temperatur (°C)	Setediameter (mm)	Avs.dato	Antall
AT 107238	Uten løfteanordning, Metallisk tetning	20	200	0,2 - 200	-273 - 300	13	Forespørsel	Tilbud
AT 106962	Gasstett løfteanordning	25			-270 - 400	13	Forespørsel	Tilbud

Produktinformasjon

Bruksområde

Sikkerhetsventil for trykkutstyr og rørsystemer for væsker, damp og luft/gasser. Ikke egnet som overstrømsventil. For middels kapasitet. Stort trykk- og temperaturområde.

Kvalitetssikring

Produktmerking: Merke, produsentens typenummer (4594), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.

Energi/miljødeklarasjon

Pos	Komponent	Materiale

Mål og vekt

Dimensjonsområde (DN): 20 - 25

Funksjon og design

Direktevirkende fjærbelastet sikkerhetsventil med høyt-løftende karakteristikk (normalt-løftende for væsker). Med eller uten lettverk for manuell testing. Med metalltettende disk. Om mulig bør myktettende disk brukes da den har høyere tetthet og er lettere å overhale.

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M)

Temperatur (°C): -270 - 400

Trykklasse (PN): 100 - 250

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC011311 - Sikkerhetsventil

BK04-kode: 21001 Ventiler

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal

Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.

Se separat bruksanvisning.
