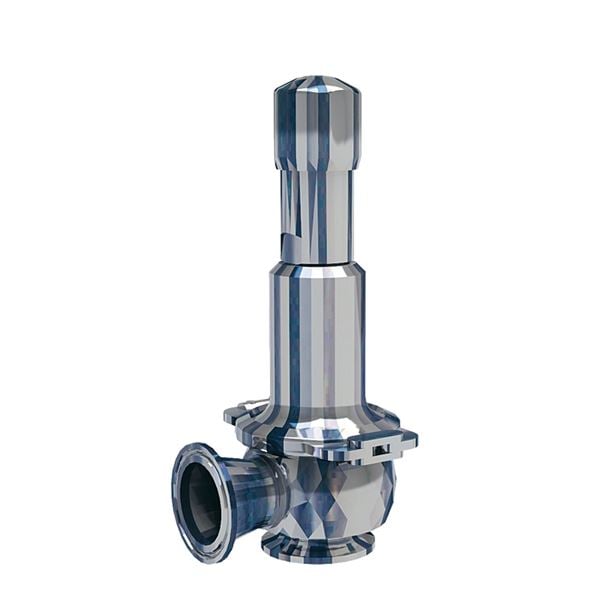

Sikkerhetsventil AT 4983- (483)

Clean Service-sikkerhetsventil for hygieniske applikasjoner, mellomstore kapasiteter. Av rustfritt syrefast stål. Myktettende disk.

Dimensjonsområde (DN)25 - 40
Trykklasse (PN)16
HovedmaterialeRustfritt stål

Varianter

Artikkelnummer Utførelse DN PN Åpningstrykk bar(g) Temperatur (°C) Setediameter (mm) Avs.dato Antall
AT 104151 Gasstett løfteanordning, Myktetning EPDM 25 16 0,3 - 16 -45 - 150 13 Forespørsel Tilbud
AT 104174 Gasstett løfteanordning, Myktetning EPDM 40 16 0,1 - 16 -45 - 150 25 Forespørsel Tilbud

Produktinformasjon

Bruksområde

Sikkerhetsventil for sikring av anlegg med spesielle renhetskrav. F.eks.
- Autoklav (Ren damp)
- Laboratorier
- Mat-, drikke- og farmasøytiske systemer

AMA-tekst

PSG.1 Sikkerhetsventiler

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktet er CE-merket

Produktmerking: Merke, produsentens typenummer 483, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.

Energi/miljødeklarasjon

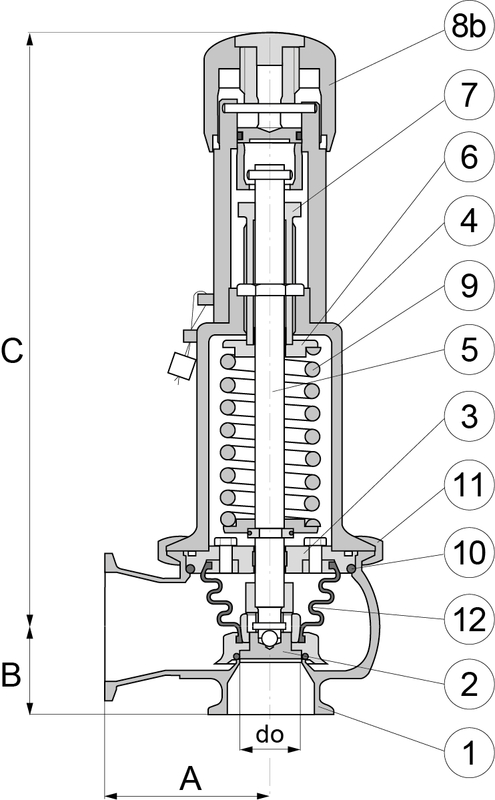

PosKomponentMateriale

Mål og vekt

Dimensjonsområde (DN): 25 - 40

Funksjon og design

Normal, direktevirkende, fjærbelastet sikkerhetsventil.
Spesialdesignet for miljøer og væsker hvor det stilles høye krav til renhet.
Med lettverk for manuell testing, gasstett deksel eller med pneumatisk styring.
Ventilen har Tri-Clamp koblinger som standard, men kan fås med en lang rekke andre hygieniske koblinger.

Egenskaper som gjør ventilen egnet for installasjon i prosesser med hygieniske krav:
- Ekstremt blanke overflater (høyglans rustfritt syrefast stål)
- Selvdrenerende ventilhus
- Dokumentert overflatebehandling (Ra-verdi, se overskriften 'Overflatefinish')
- Hygieniske koblinger i rundt 30 varianter (rask avtagbar)
- Gummibelg og O-ring er i samsvar med FDA
- Frittstående O-ring
- Gummibelger beskytter de indre delene av ventilen mot væsken
- Ekstremt liten tom plass i innløpet til ventilen (minimum såkalt "Dead-space")
- Kan leveres klargjort for CIP (Clean In Place) og SIP (Steam In Place)
- Demonterbar for COP (Clean Out of Place)

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Rustfritt stål (1.4435)

Inngående materialer: Rustfritt stål

Inkludert materialkode: Rustfritt stål (1.4435)

Temperatur (°C): -45 - 150

Trykklasse (PN): 16

Forbindelse/Tilkobling: Klammer ISO 2852 (Rørstandard ISO 1127), Klammer ASME BPE (Rør standard BS 4825-1), Klammer ISO 2852 (Rørstandard ISO 2037), Klammer DIN32676 (Rørstandard DIN11850)

ETIM klassifisering: EC011311 - Sikkerhetsventil

BK04-kode: 21001 Ventiler

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.
Har mulighet for horisontal montering etter rådføring hos oss.

Se separat bruksanvisning.
