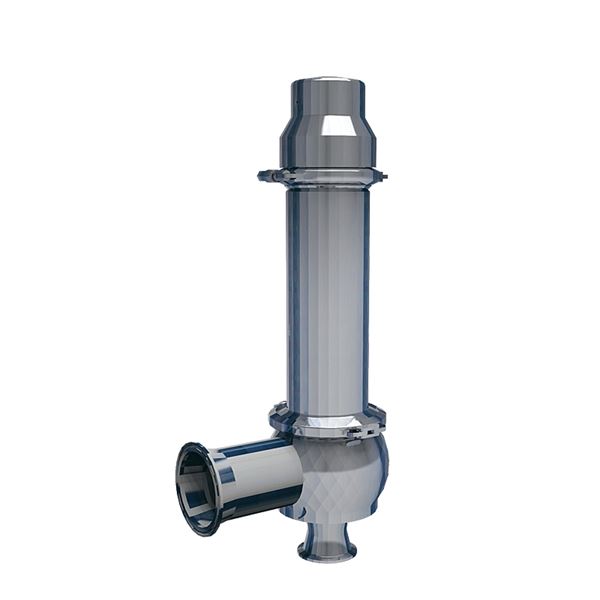

Clean Service-sikkerhetsventil for hygieniske applikasjoner.
Store kapasiteter.
Rustfritt syrefast stål.
Myktettende disk.
| Dimensjonsområde (DN) | 25 - 100 |
|---|---|
| Trykklasse (PN) | 16 |
| Hovedmateriale | Rustfritt stål |
Du behøver å logge inn for å se priser og legg til varer i handlekurven.
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | |
|---|---|---|---|---|---|---|---|
| AT 128163 | Forespørsel |
Sikkerhetsventil med stor utblåsningskapasitet, for sikring av anlegg med spesielle renhetskrav. F.eks.
- Autoklav (Ren damp)
- Mat-, drikke- og farmasøytiske systemer
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer 488, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|
Dimensjonsområde (DN): 25 - 100
Direktevirkende og fjærbelastet sikkerhetsventil for store kapasiteter.
Spesialdesignet for miljøer og væsker hvor det stilles høye krav til renhet.
Med llettverk for manuell testing, gasstett deksel eller pneumatisk styrt.
Ventilen har Tri-Clamp koblinger som standard, men kan fås med en lang rekke andre hygieniske koblinger.
Egenskaper som gjør ventilen egnet for installasjon i prosesser med hygieniske krav:
- Ekstremt blanke overflater (høyglans rustfritt syrefast stål)
- Selvdrenerende ventilhus
- Dokumentert overflatebehandling (Ra-verdi, se overskriften 'Overflatefinish')
- Hygieniske koblinger i rundt 30 varianter (rask avtagbar)
- Gummibelg og O-ring er i samsvar med FDA
- Frittstående O-ring
- Gummibelger beskytter de indre delene av ventilen mot væsken
- Kan leveres klargjort for CIP (Clean In Place) og SIP (Steam In Place)
- Demonterbar for COP (Clean Out of Place)
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M)
Temperatur (°C): -45 - 150
Trykklasse (PN): 16
Forbindelse/Tilkobling: Klammer ISO 2852 (Rørstandard ISO 1127), Klammer ASME BPE (Rør standard BS 4825-1), Klammer ISO 2852 (Rørstandard ISO 2037), Klammer DIN32676 (Rørstandard DIN11850)
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Mulig monteringsposisjon: Vertikal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp.
Se separat bruksanvisning.
Sertifikat - CE (PDF-fil, 457 kB)
Sertifikat - Øvrige (PDF-fil, 960 kB)
