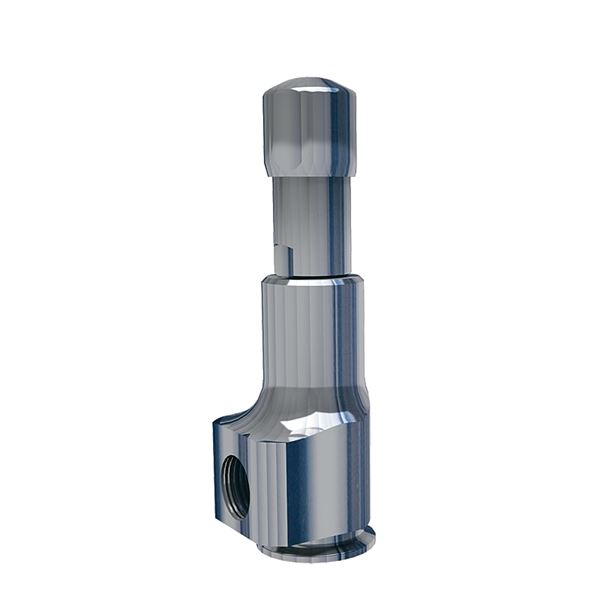

Clean Service-sikkerhetsventil for hygieniske applikasjoner.
Små kapasiteter.
Rustfritt syrefast stål.
Myktettende disk.
| Dimensjonsområde (DN) | 25 |
|---|---|
| Trykklasse (PN) | 16 - 68 |
| Hovedmateriale | Rustfritt stål |
Du behøver å logge inn for å se priser og legg til varer i handlekurven.
| Artikkelnummer | Utførelse | DN | PN | Åpningstrykk bar(g) | Temperatur (°C) | Setediameter (mm) | |
|---|---|---|---|---|---|---|---|
| AT 104137 | 25 | 0 - 250 | Forespørsel |
Sikkerhetsventil for sikring av anlegg med spesielle renhetskrav og krav til lav kapasitet. F.eks.
- Autoklav (Ren damp)
- Laboratorier
- Mat-, drikke- og farmasøytiske systemer
- termisk ekspansjon
PSG.1 Sikkerhetsventiler
AFS 2023:5, PED 2014/68/EU
Produktet er CE-merket
Produktmerking: Merke, produsentens typenummer 481, serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
| Pos | Komponent | Materiale |
|---|
Dimensjonsområde (DN): 25
Normal, direktevirkende, fjærbelastet sikkerhetsventil.
For små kapasiteter, f.eks. termisk ekspansjon
Spesielt designet for miljøer og væsker hvor renslighet kreves.
Med lettverk for manuell testing, alternativt gasstett deksel.
Ventilen har TC-kobling på innløpet som standard, men kan også fås med en lang rekke andre hygieniske koblinger.
Egenskaper som gjør ventilen egnet for installasjon i prosesser med hygieniske krav:
- Ekstremt blanke overflater (høyglans rustfritt syrefast stål)
- Dokumentert overflatebehandling (Ra-verdi, se overskriften 'Overflatefinish')
- Hygieniske koblinger i flere varianter
- Myk forsegling samsvarer med FDA
- Frittstående O-ring
- Ekstremt liten tom plass i innløpet til ventilen (minimum såkalt "Dead-space".
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316L (1.4404, CF3M)
Inngående materialer: Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316L (1.4404, CF3M)
Temperatur (°C): -45 - 250
Trykklasse (PN): 16 - 68
Forbindelse/Tilkobling: Klammer ISO 2852 (Rørstandard ISO 1127), Klammer ASME BPE (Rør standard BS 4825-1), Klammer ISO 2852 (Rørstandard ISO 2037), Klammer DIN32676 (Rørstandard DIN11850)
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Sikkerhetsventilen monteres loddrett med fjær-hetten rettet opp. Det er mulig å montere horisontalt, men i slike tilfeller er det viktig å ta kontakt med oss for en teknisk evaluering, da det er begrensinger på trykk og utløpsmontasje.
Se separat bruksanvisning.
